eloy water X-PERCO C-90 5 EH MONOCUVE Guide De L'usager page 23

En fonction du terrain, vous veillerez à choisir les élingues adaptées :
dimensions minimum
modèle de cuve des élingues
m
C-90 4,0 M3 2,07
C-90 6,5 M3 2,37
C-90 8,0 M3 2,31
C-90 10,0 M3 2,00
De plus, veillez à utiliser des crochets adaptés :
modèle de cuve
C-90 4,0 M3
C-90 6,5 M3
C-90 8,0 M3
C-90 10,0 M3
Poser la station parfaitement à l'horizontale. Une fois la cuve posée, vérifiez l'écart de planéité. Celui-ci ne doit pas être supérieur
à 0,5%.
attention
Les modalités de transport et de manutention font l'objet de prescriptions particulières (voir ci-dessous pour les principales).
Afin d'éviter tous risques, elles doivent respecter les règles de sécurité en vigueur.
Les principales mesures de sécurité sont les suivantes :
— Interdiction absolue de circuler sous la charge ;
— Utilisation d'une grue de manutention adaptée et réceptionnée par un organisme agréé ;
— Veiller à stabiliser le sol avant la pose de la cuve ;
— Poser la cuve de niveau ;
— Retirer les élingues/chaînes des crochets.
Stockage :
S'il s'avère nécessaire de stocker la cuve sur site avant la mise en fouille, il est indispensable qu'elle repose sur un support
stable et horizontal et sur sa palette.
guide de pose — x-perco® C-90

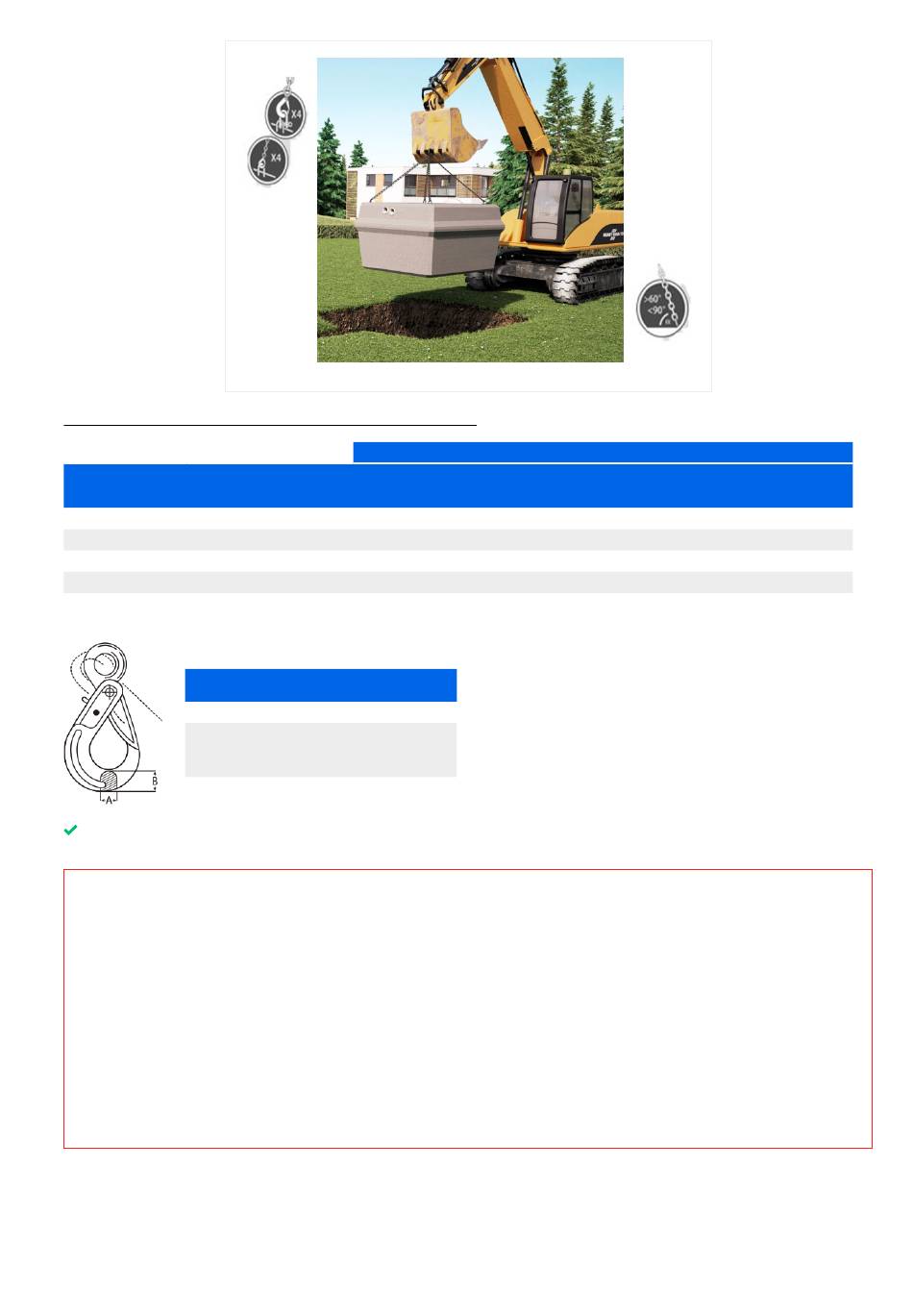

Fig-2 : manutention de cuve
mise en fouille directe
par le camion de livraison
1,15
2,15
1,51
2,54
A A B
min max max
mm mm mm
24 36 41
30 45 58
charge à reprendre par élingue (t)
déchargement par tractopelle déchargement par tractopelle
sur terrain plat sur terrain accidenté
1,44 2,88
3,30 6,60
2,33 4,65
3,90 7,8
o
el y 23
