1.6. Remblaiement
Réaliser un remblai jusqu'au niveau de raccordement à l'aide d'un matériau d'une granulométrie de 0 – 56 mm (sable, concassé,
grain de riz, ...) ou avec le sol en place pour autant qu'il ne comporte pas d'élément risquant d'endommager les cuves et qu'il soit
suffisamment meuble.
L'utilisation d'un sable stabilisé au ciment est conseillée mais pas obligatoire.
Exécuter un compactage soigneux (par paliers de 50 cm). Un remblai mal compacté pourrait entraîner une fissuration de la
paroi de la cuve. Il est recommandé de ne pas réaliser le compactage avec un engin mécanique lourd (rouleau compresseur,
pelle de forte capacité...).
1.7. Raccordement hydraulique
Des mentions IN (entrée) et OUT (sortie) spécifient le sens de passage des eaux (trajet hydraulique). L'entrée et la sortie seront
raccordées par emboitement avec des canalisations PVC ou autres, d'un diamètre 110 mm.
La sortie du filtre est équipée d'un bouchon rouge. Pour permettre son raccordement hydraulique, il est indispensable de le retirer
au préalable.
Des précautions particulières seront prises pour assurer une parfaite stabilité de la zone de remblai au droit des canalisations d'entrée et
de sortie. L'idéal est d'enrober les canalisations dans un sable stabilisé au ciment à raison de minimum 50 kg/m3. Il est impératif qu'elles
soient parfaitement maintenues en place afin d'éviter toute déformation ultérieure, imputable à un tassement du sol.
Si la topographie des lieux ne permet pas de respecter une pente constante, il est préférable d'utiliser le relief existant en privilégiant
la pente en amont de l'unité. Pour faciliter la circulation de l'influent, une pente de 2% est nécessaire, tandis que l'effluent traité peut se
satisfaire d'une pente moindre.
À noter qu'il est préférable de placer provisoirement les couvercles sur les trous d'homme de la/des cuve(s) durant la mise en œuvre afin
d'éviter que le remblai ne pénètre à l'intérieur de la cuve.
Une fois le raccordement terminé, vérifiez l'étanchéité.
o
30 el y

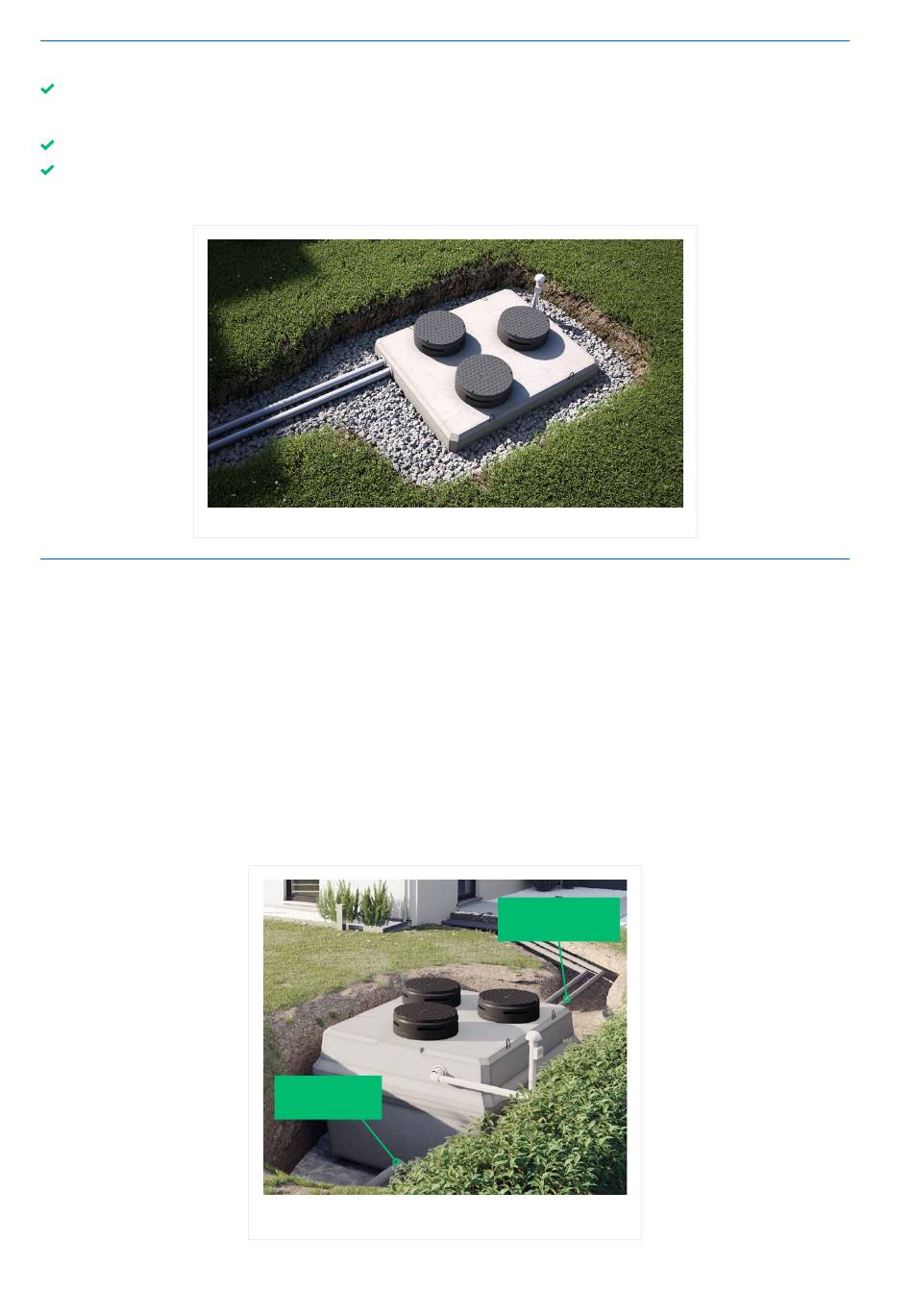

Fig-7 : remblaiement
raccordement
hydraulique IN
Fig-8 : raccordement hydraulique
modèle 5 EH monocuve 6,5 m3
raccordement
hydraulique OUT
guide de pose — x-perco® C-90
