Description du matériel – Aperçu rapide
Commande du poste – éléments de commande
4.2.2
CB-001DV
4.2.2.1

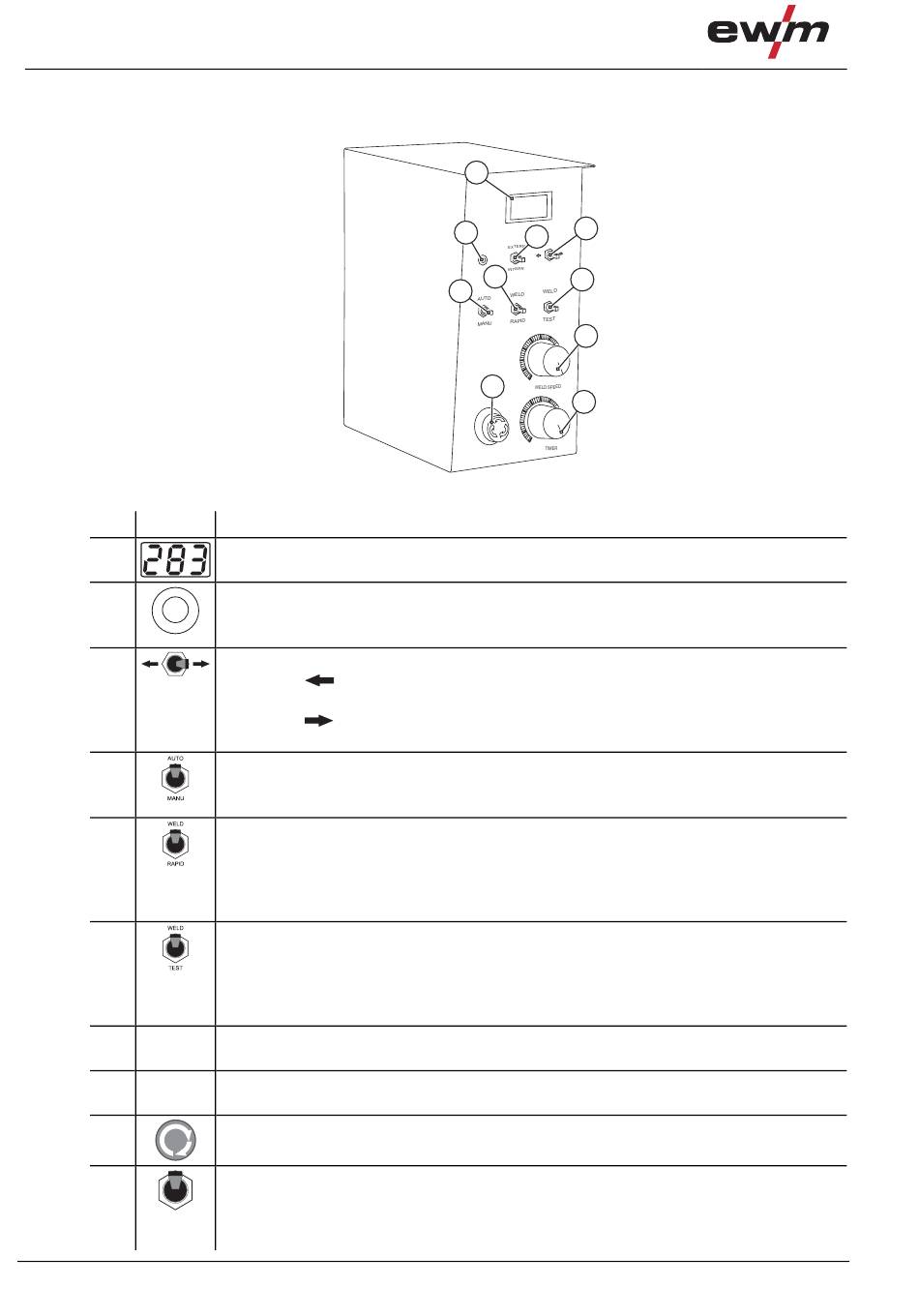

Face avant
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
14
0
Affichage
Bouton-poussoir Veille / Prêt à fonctionner avec signal lumineux
Le signal lumineux est éteint : l'appareil est éteint ou en veille
Le signal lumineux est allumé : l'appareil est prêt à fonctionner
Commutateur, sens de rotation du plateau
•
Position
= Le plateau tourne vers la droite dans le sens des aiguilles d'une
montre
•
Position
= Le plateau tourne vers la gauche dans le sens inverse des aiguilles
d'une montre
Commutateur, Automatique/Manuel
•
Position AUTO = Soudage avec commande du temps de rotation
•
Position MANU = Soudage manuel sans commande du temps de rotation
Bouton tournant, vitesse de rotation « WELD / RAPID »
•
Position WELD = Réalisation d'un soudage à la vitesse de rotation réglée
•
Position RAPID = Positionnement, la plaque tourne à vitesse maximale quelle que
soit la vitesse de rotation réglée
Aucun signal de départ pour le poste de soudage
Commutateur, soudage/test
•
Position WELD = Réalisation d'un soudage, déclenchement du signal de départ
pour le poste de soudage
•
Position TEST = Réalisation d'un test, aucun signal de départ pour le poste de
soudage
Bouton tournant, vitesse de rotation « WELD SPEED »
Réglage continu de la vitesse de rotation (selon entraînement)
Bouton tournant, commande du temps de rotation « TIMER »
Réglage en continu du temps de rotation (d'1 à 60 sec. env.)
Interrupteur d'arrêt d'urgence
Commutateur, vitesse de rotation pédale « Externe/Interne »
•
Position « Externe » = le réglage de la vitesse s'effectue en continu via la pédale
•
Position « Interne » = le réglage de la vitesse s'effectue en continu via le bouton
tournant
1
3
2
10
5
6
4
50
7
60
40
70
30
20
10
9
0
50
60
8
40
70
30
20
10
0
Illustration 4-4
099-010249-EW502
02.12.2015
