7. Inverser la procédure pour réinstaller.
8. Vérifier le fonctionnement en relevant et en abaissant plusieurs fois la civière. Si nécessaire, ajouter de l'huile
hydraulique (voir Remplissage du réservoir de l'ensemble hydraulique (page 26)).
9. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u v v é é r r i i n n h h y y d d r r a a u u l l i i q q u u e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé mixte de 9/16 po
•
Clé mixte de 3/4 po
•
Clé mixte de 11/16 po
•
Clé mixte de 13/16 po
•
Clé mixte de 3/8 po
•
Clé à 6 pans de 1/8 po
•
(2) Chevalet
•
Serviettes
P P r r o o c c é é d d u u r r e e : :
1. Élever le produit à la position de hauteur maximale.
2. Soutenir le plan de couchage à l'aide de deux chevalets. Activer la poignée de déblocage manuel. Comprimer
manuellement le piston pour circuit imprimé la tension sur le boulon de raccordement du tube transversal du châssis.
3. À l'aide de clés mixtes de 3/4 po et de 9/16 po, retirer la broche de fixation de la tige (A), la rondelle (B) et l'écrou
hexagonal Nylock (C) qui fixent le vérin hydraulique au châssis (Figure 13). Conserver toutes les pièces.
4. Activer la poignée de déblocage manuel et comprimer complètement le vérin hydraulique.
5. À l'aide d'une clé mixte de 11/16 po et d'une clé mixte de 13/16 po, retirer les deux tuyaux (D) du vérin hydraulique (E)
(Figure 13).
R R e e m m a a r r q q u u e e - - L'huile hydraulique s'échappera des tuyaux et du cylindre. Poser des serviettes pour absorber l'huile.
6. Maintenir les extrémités du tuyau en position haute et verticale pour minimiser la quantité de liquide perdue.
FR
32

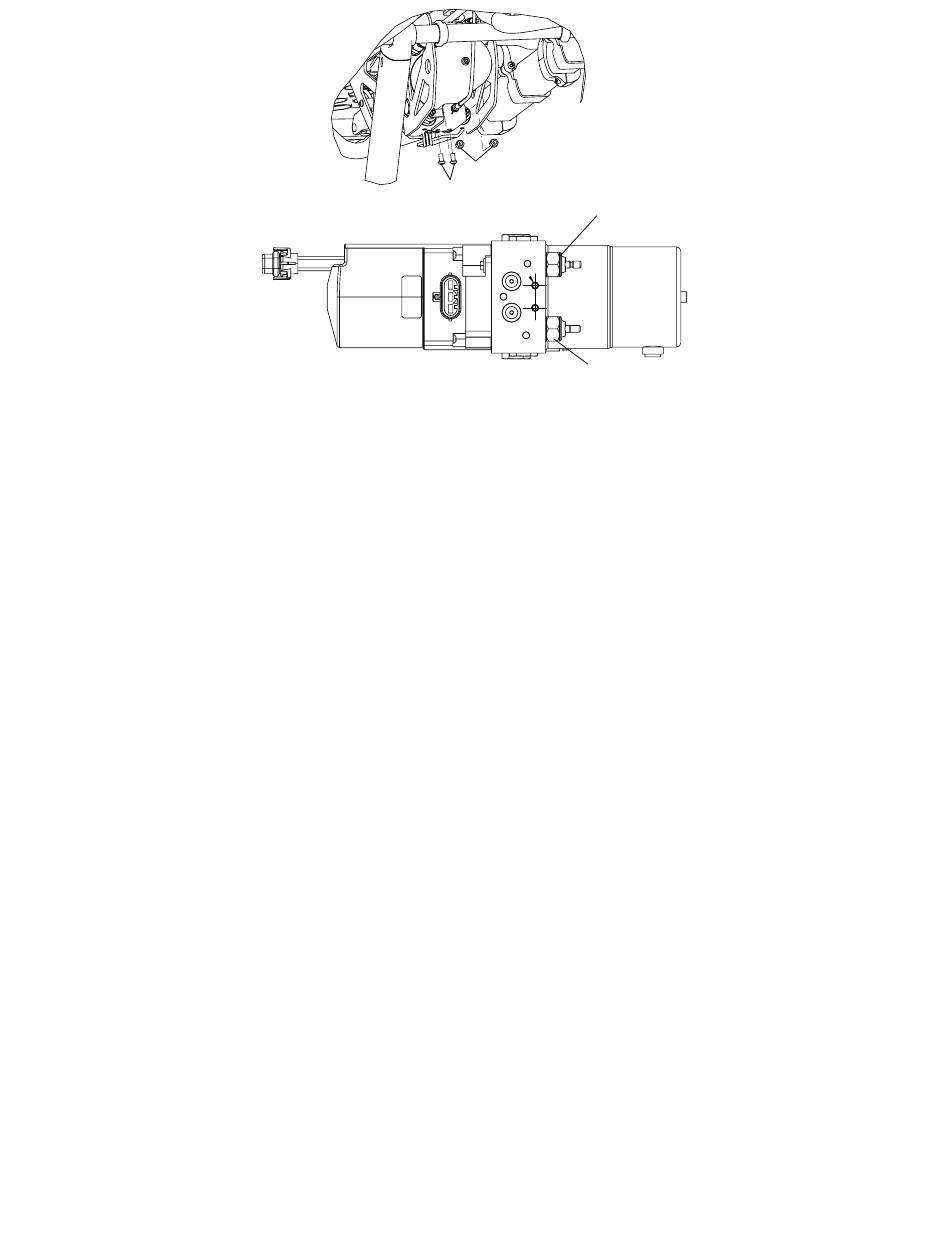

F F i i g g u u r r e e 1 1 2 2 – – V V a a n n n n e e d d e e d d é é b b l l o o c c a a g g e e m m a a n n u u e e l l h h y y d d r r a a u u l l i i q q u u e e
B
A
C
D
6516-009-007 Rev AA.0
