6. Retirer l'électrovanne de la vanne. Conserver l'électrovanne.
7. À l'aide d'une clé mixte de 7/8 po, retirer la vanne A ou la vanne B du sous-ensemble hydraulique (Figure 11).
R R e e m m a a r r q q u u e e - - L'huile hydraulique fuit de la vanne et du collecteur. Poser des serviettes pour absorber l'huile.
8. Inverser la procédure pour réinstaller.
9. Vérifier le fonctionnement en relevant et en abaissant plusieurs fois la civière. Si nécessaire, ajouter de l'huile
hydraulique (voir Remplissage du réservoir de l'ensemble hydraulique (page 26)).
10. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l a a v v a a l l v v e e d d e e d d é é b b l l o o c c a a g g e e m m a a n n u u e e l l l l e e h h y y d d r r a a u u l l i i q q u u e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé Torx T27
•
Clé mixte de 7/16 po
•
Clé à 6 pans de 1/8 po
•
Clé à 6 pans de 7/8 po
•
(2) Chevalet
P P r r o o c c é é d d u u r r e e : :
1. Élever le produit à la position de hauteur maximale.
2. Soutenir le plan de couchage à l'aide de deux chevalets. Activer la poignée de déblocage manuel pour relâcher toute
pression d'huile hydraulique.
3. À l'aide d'une clé Torx T27, retirer les deux vis d'assemblage à tête ronde (A) qui fixent le support du câble de libération
manuelle au bas du sous-ensemble hydraulique (Figure 12).
4. À l'aide d'une clé à 6 pans de 1/8 po, placer la clé à 6 pans dans la tige, au niveau de la rainure du corps de clapet, pour
maintenir la tige de la vanne en position.
5. À l'aide d'une clé mixte de 7/16 po, retirer l'écrou hexagonal en Nylock (B) de chacune des tiges de vanne (Figure 12).
6. À l'aide d'une clé à 6 pans de 7/8 po, retirer la vanne (C ou D) à remplacer (Figure 12).
6516-009-007 Rev AA.0
A

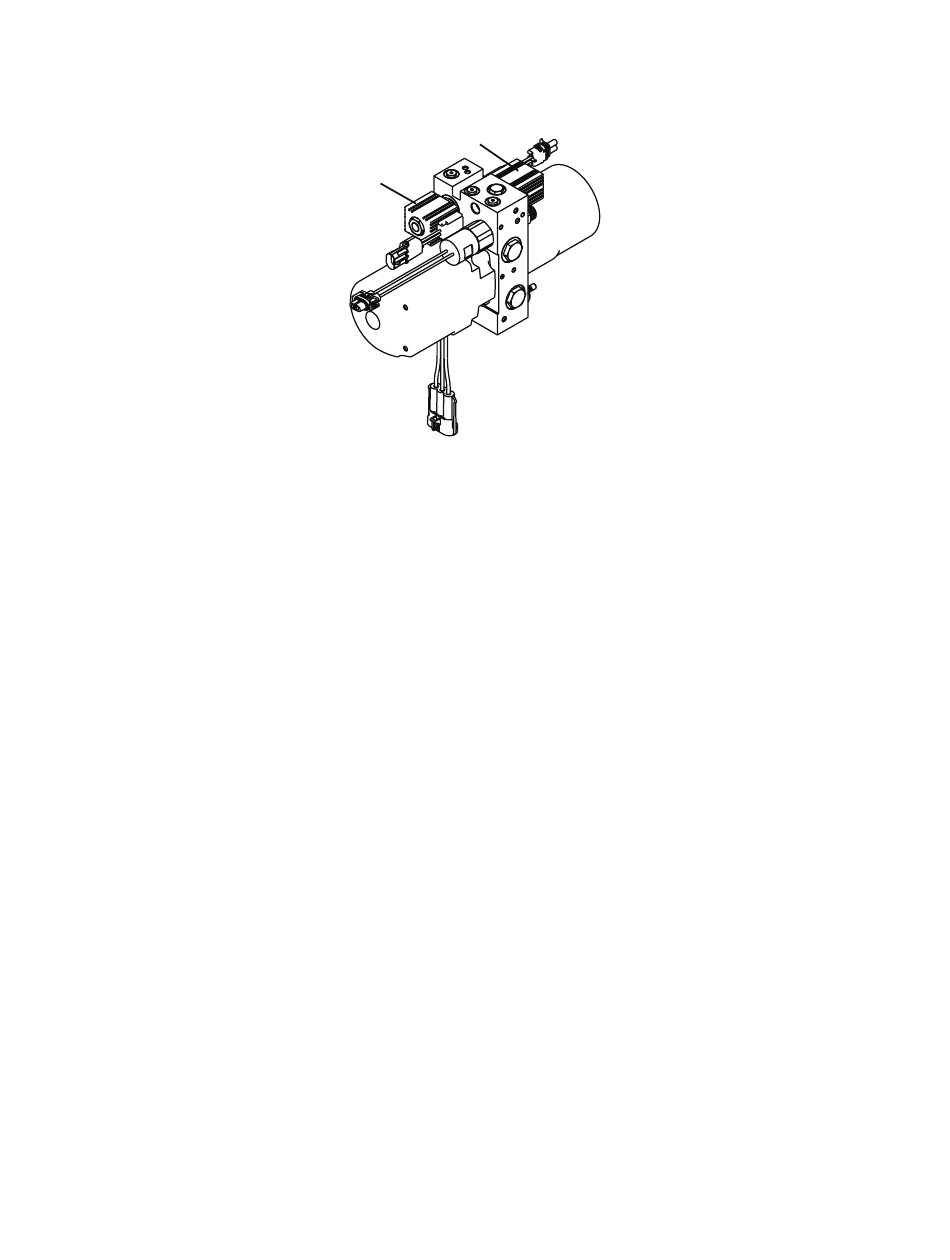

F F i i g g u u r r e e 1 1 1 1 – – R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l a a v v a a l l v v e e h h y y d d r r a a u u l l i i q q u u e e A A o o u u B B
B
31
FR
