Computer SMART III
4�9�- COMMUNICATIONS
Les Computer SMART III disposent d'une sortie de communication série type RS-485 avec protocole
de communications Modbus RTU®.
4�9�1� CONNECTIQUE
La composition du câble RS-485 devra être réalisée à travers un câble à couple tressé avec une maille
de blindage (minimum 3 fils), avec une distance maximale entre le Computer SMART III et l'unité mas-
ter de 1200 mètres de longueur.
Sur ce bus, nous pourrons connecter un maximum de 32 Computer SMART III .
Pour la communication avec l'unité master, nous devons utiliser le convertisseur intelligent de proto-
cole de réseau RS-232 à RS-485 (M54020 convertisseur intelligent). Avec ce convertisseur, il n'est pas
nécessaire d'utiliser la connexion du pin 7 sur la partie RS-485.
Manuel d'instructions
PC
RS-232 / USB / Ethernet / Profibus ...
RS-232
USB
Ethernet
Profibus
...
RS-485
RS-485
A ( + )
B ( - )
S
A( + )
B( - )
S

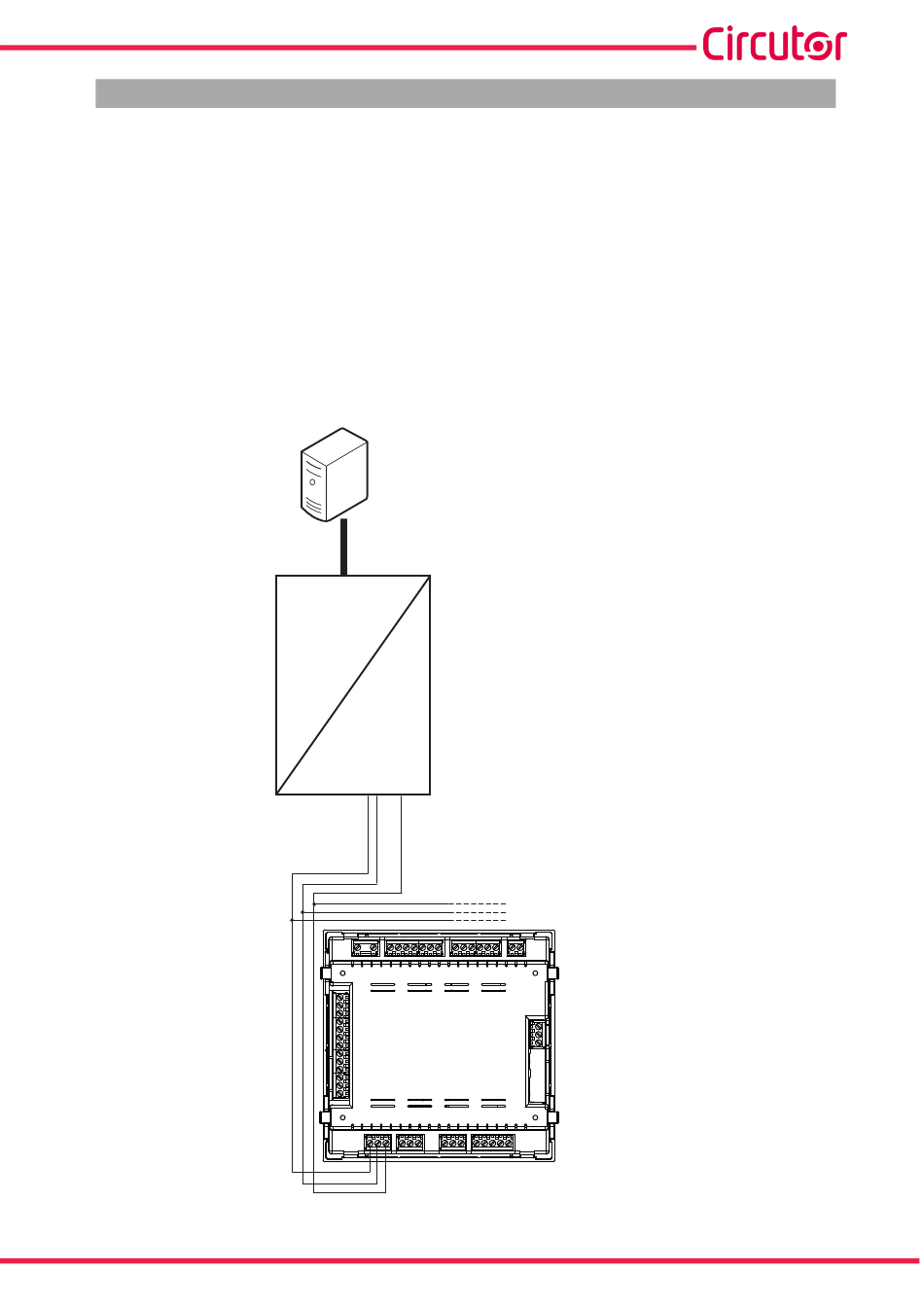

Figure 19: Schéma de connectique RS-485
