Computer SMART III
Avec l'équipement connecté, les bornes, l'ouverture de couvercles ou l'élimination d'élé-
ments peuvent donner accès à des parties dangereuses au toucher. L'équipement ne
doit pas être utilisé avant que son installation ne soit complètement terminée.
L'équipement doit être connecté à un circuit d'alimentation protégé avec des fusibles type gl (IEC 269)
ou type M, compris entre 0,5 et 2 A. Il faudra prévoir un interrupteur magnétothermique ou un dispo-
sitif équivalent pour déconnecter l'équipement du réseau d'alimentation.
Le circuit d'alimentation et de mesure de tension ainsi que les circuits de contacts de relais doivent être
connectés avec un câble à section minimale 1,5 mm
Pour la mesure de courant, l'installation d'1 ou 3 transformateurs de courant (TC) externes est néces-
saire. Normalement, la relation de transformation de ces TC est In/5 A, où In doit être comme minimum
1,5 fois supérieur au courant total maximal de la charge.
Les câbles de secondaire des transformateurs de courant (TC) doivent avoir une section minimale de
2,5 mm
. Pour des distances entre les TC et l'équipement supérieures à 25 m, il faut augmenter cette
2
section d'1 mm
pour tous les 10 m.
2
Les transformateurs de courant (TC) doivent être installés sur un point du branchement par lequel
circulera la totalité du courant des charges que l'on souhaite compenser plus le courant propre aux
condensateurs (Figure 1).
CORRECT
P1
S1
TC
S2
P2
~
LOAD
Les transformateurs de courant (TC)
doivent mesurer le courant conjoint
des condensateurs plus les charges.
Si cela ne fonctionne pas, vérifier
que les TC ne sont pas court-
circuités�
Manuel d'instructions
~
CAPACITORS
LOAD
Si les TC sont connectés dans cette
position AUCUN CONDENSATEUR NE
SERA CONNECTÉ même s'il y a des
charges inductives.
L'équipement ne compense pas�

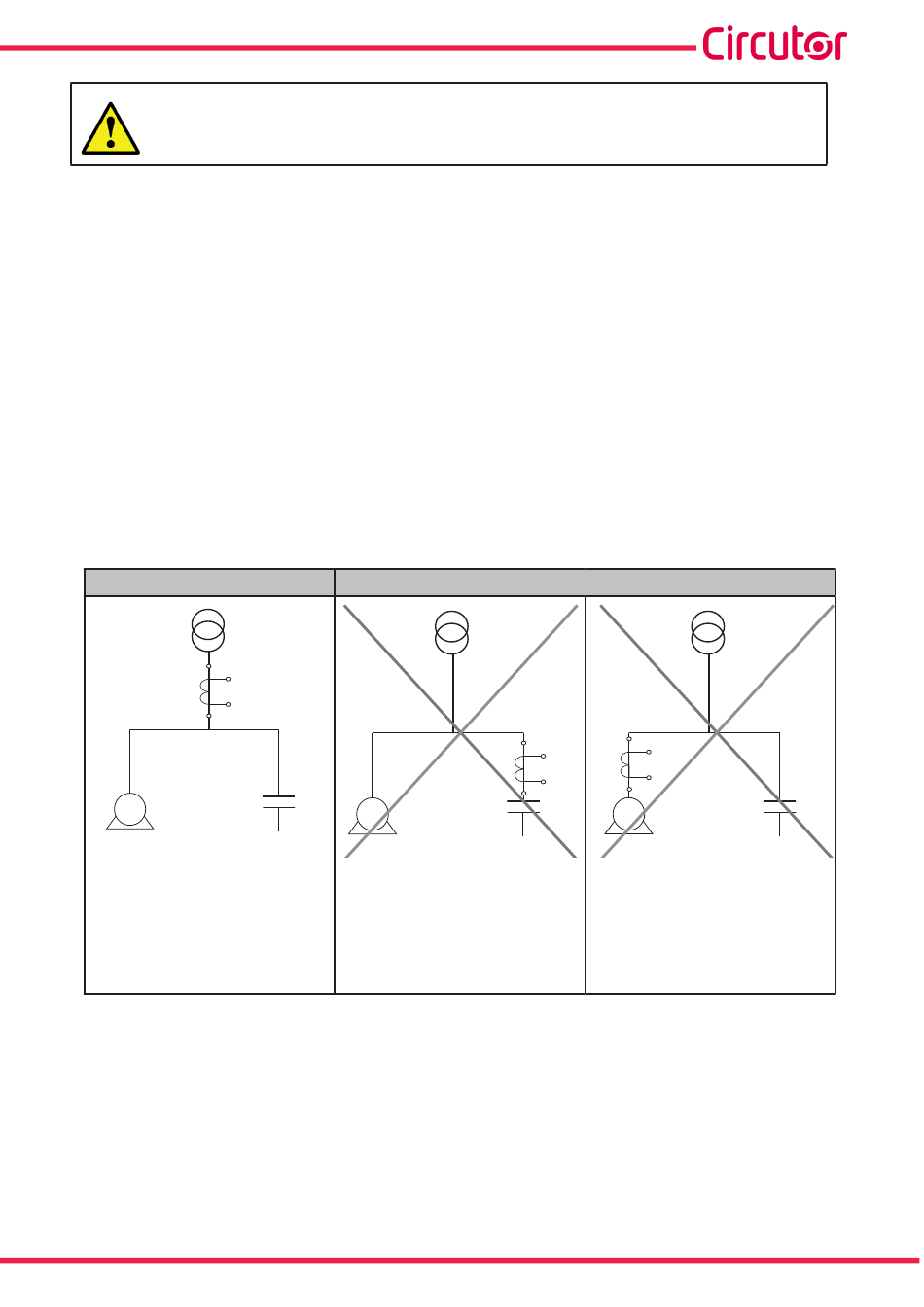

Figure 1: Emplacement des transformateurs de courant�
.
2
INCORRECT
P1
P1
S1
TC
TC
S2
P2
P2
~
CAPACITORS
LOAD
Si les TC sont connectés dans cette
position TOUS LES CONDENSATEURS
SERONT CONNECTÉS, mais ils ne
se déconnecteront pas avec la
diminution de la charge.
Risque de surcompenser le réseau
sans existence de charge�
S1
S2
CAPACITORS
11
