Le profilé du joint à bride doit être dirigé vers
la vanne de dérivation. Si ceci n'est pas
respecté, des fuites d'eau peuvent se pro-
duire et provoquer des dégâts d'eau dans la
maison et sur les équipements.
– Soulever l'adoucisseur d'eau et le faire
pivoter de 30° environ dans le sens
inverse des aiguilles d'une montre.
– Relier le côté bride de l'adoucisseur
repéré par un «G» sur la vanne de déri-
vation à la bride de raccordement de
l'adoucisseur d'eau en le présentant sur
la bride rotative de montage de manière
à ce que les têtes de vis traversent les
alésages à baïonnette (cf. fig. 6 I).
– Ramener l'adoucisseur d'eau de 30°
environ en arrière, dans le sens des
aiguilles d'une montre.
– Serrer bien à fond les quatre vis cylin-
driques M6x25 (cf. fig. 6 II).
Le couple de serrage (env. 4 Nm)
doit être de sore que le joint soit
étanche et que l'adoucisseur d'eau
ne soit pas endommagé ou soumis
à une contrainte mécanique !
4.2.4 Montage du support mural
Déterminer la distance entre la face avant
de
l'appareil
jusqu'au
ensemble les deux consoles (174) avec le
surface portante (173) selon cette dimen-
sion (cf. fig. 8).
Fixer le support complet au mur de manière
centrée par rapport à l'adoucisseur et au
fond du réservoir de sel.
Si nécessaire, dévisser légèrement les vis
d'assemblage (176) et ajuster l'ensemble et
adapter à l'arête avant inférieure du réser-
voir de sel.
Serrer de nouveau fermement les vis.
12
Installation
mur
et
visser
JUDO BIOSOFT-C

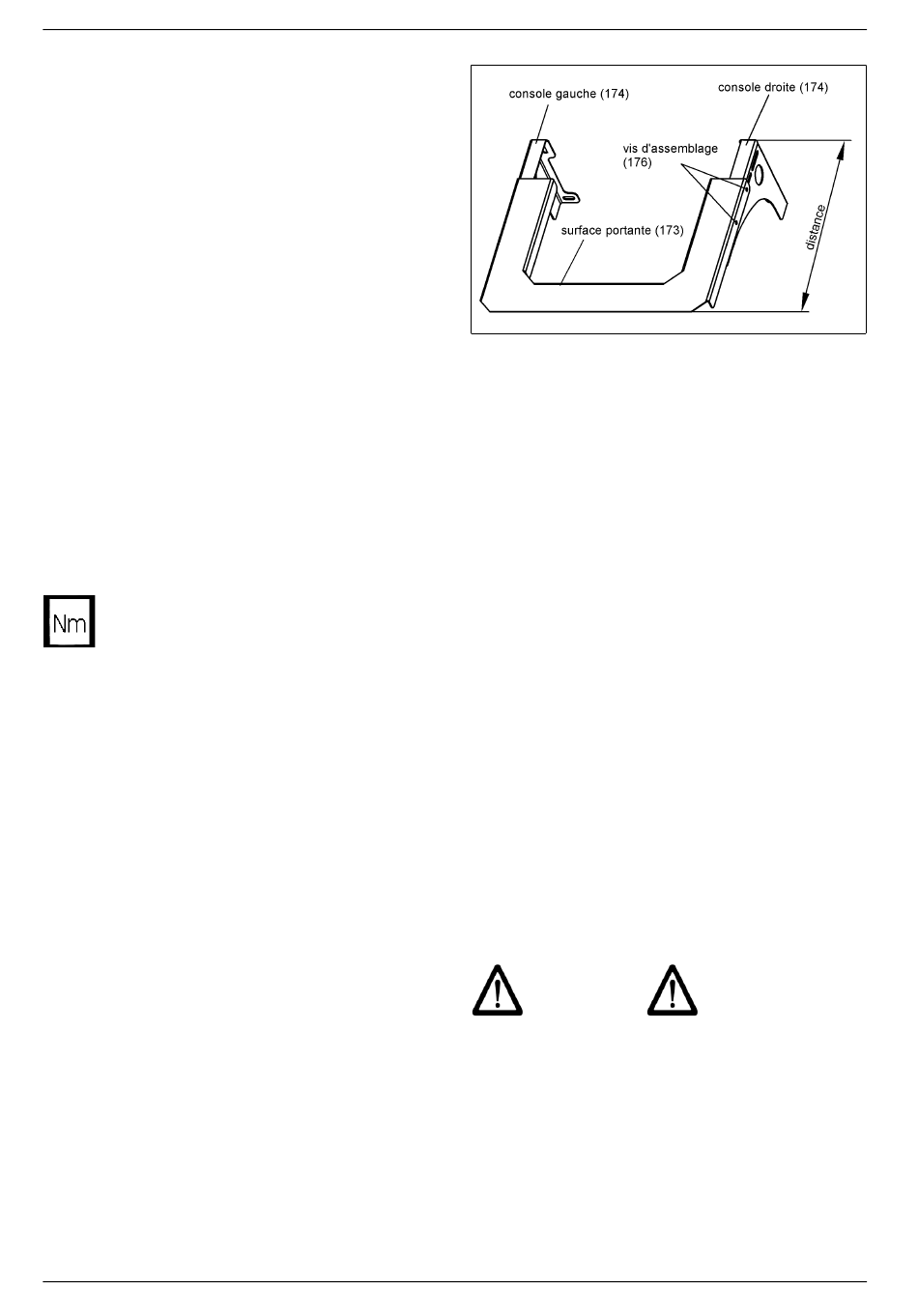

Fig. 8: Support mural
4.2.5 Raccords pour les eaux
usées et tuyau de trop-plein
de sécurité
Les flexibles pour l'eau usée de régénéra-
tion et le trop-plein de sécurité doivent être
posés sans être coudés jusqu'à la canalisa-
tion des eaux usées. Il convient de veiller à
un écoulement libre au-dessus de la gou-
lotte à eaux usées ou de l'écoulement au
sol.
Le tuyau d'évacuation de 10 mm de
diamètre extérieur ne peut pas être placé au
dessus de la tête de commande. La
longueur de tuyau ne doit pas dépasser 3 m.
L'extrémité libre du tuyau doit être correcte-
ment fixée sur la conduite d'écoulement à
l'aide du ruban adhésif fourni.
Le tuyau de trop-plein de sécurité présen-
tant un diamètre extérieur de 19 mm doit
être posé en pente constante et sans être
coudé jusqu'à la canalisation à eaux usées.
ATTENTION
(cf. chapitre «Consignes de sécurité et
risques encourus en cas d'inobservation»)
Le raccord à eaux usées ne doit pas se
trouver au dessus de l'adoucisseur d'eau.
Un raccord à eaux usées (p. ex. écoulement
au sol) selon DIN 1986 suffisamment dimen-
sionné doit être disponible pour l'eau usée
et pour le flexible de trop-plein de sécurité.
