4.2
Montage de la bride rotative
de montage (JQE)
La bride rotative de montage (JQE) sert
d'élément de raccordement entre la tuyau-
terie et l'adoucisseur d'eau.
Elle se prête tant à des tuyauteries horizon-
tales que verticales.
La hauteur de montage dépend de l'achemi-
nement de la tuyauterie. La hauteur de
montage minimum entre le sol et le centre
de la tuyauterie est de 60 cm.
La bride rotative de montage doit être
installée dans le sens d'écoulement.
Celui-ci est indiqué par une flèche
moulée dans le matériau (cf. fig. 4).

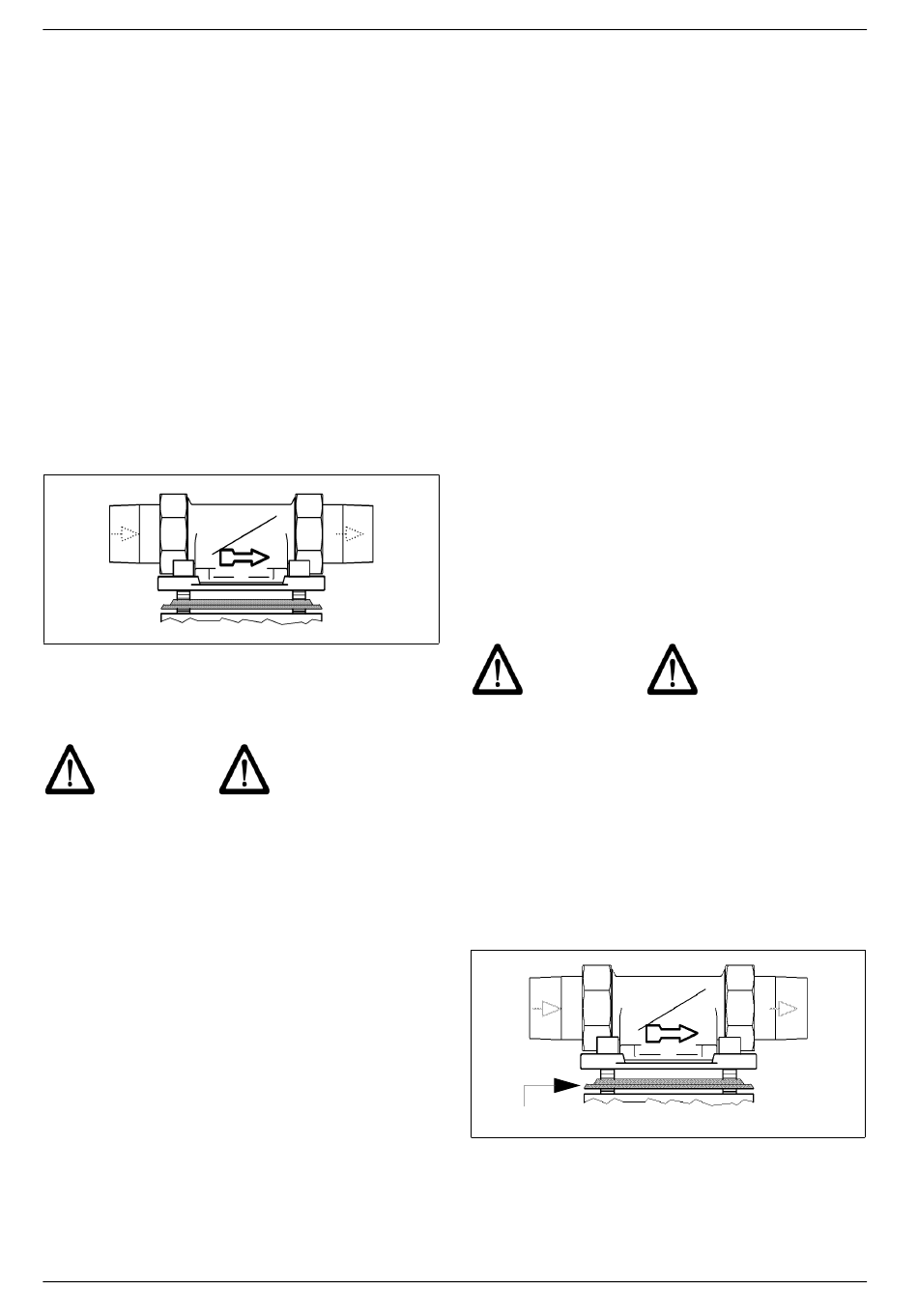

Fig. 4: Bride rotative de montage
En cas d'inobservation, l'adoucisseur ne
peut pas fonctionner.
ATTENTION
(cf. chapitre «Consignes de sécurité et
risques encourus en cas d'inobservation»)
La surface de la bride rotative de montage
doit se trouver à la verticale ! La bride rota-
tive de montage doit être montée de
manière à éviter toute précontrainte méca-
nique !
Sinon, la bride rotative de montage est
exposée à un risque d'endommagement
mécanique. Des dégâts d'eau importants
peuvent en résulter.
Dans ce cas, les personnes qui se tiennent
à proximité de l'adoucisseur d'eau s'expo-
sent à un risque pour leur santé en raison de
plus grandes quantités d'eau. Veiller par
conséquent, lors du montage, à ce que des
10
Installation
forces importantes ne soient pas exercées
sur la tuyauterie, la bride rotative de
montage et l'adoucisseur d'eau.
4.2.1 Montage de l'adoucisseur
d'eau sans vanne de dérivation
– Rincer tout d'abord la tuyauterie avec le
JQE venant d'être installé. Couper l'eau
(vanne d'arrêt générale ou vanne d'arrêt).
– Après avoir rincé la conduite d'eau,
retirer le couvercle de la bride rotative de
montage.
La bride de raccordement de l'adoucisseur
d'eau est protégée par un cache de protec-
tion blanc. Le cache de protection blanc est
fixé à l'aide de quatre vis cylindriques
M6x25.
– Dévisser légèrement les quatre vis cylin-
drique M6x25 sans les sortir (raccorde-
ment baïonnette) !
– Enlever le cache de protection blanc.
ATTENTION
Après enlèvement du cache de protec-
tion blanc ne pas mettre les doigts dans
le raccord (risque d'écrasement) !
Le profilé du joint à bride doit être dirigé vers
la bride rotative de montage (cf. fig. 5). Si
ceci n'est pas respecté, des fuites d'eau
peuvent se produire et provoquer des
dégâts d'eau dans la maison et sur les
équipements.
Joint profilé de bride
Fig. 5: Joint profilé de bride
– Soulever l'adoucisseur d'eau et le faire
pivoter de 30° environ dans le sens
inverse des aiguilles d'une montre.
JUDO BIOSOFT-C
