– Le présenter sur la bride rotative de
montage de manière à ce que les têtes de
vis traversent les alésages à baïonnette
(cf. fig. 6 I).
– Ramener l'adoucisseur d'eau de 30°
environ en arrière, dans le sens des
aiguilles d'une montre.
– Serrer bien à fond les quatre vis cylin-
driques M6x25 (cf. fig. 6 II).
Le couple de serrage (env. 4 Nm)
doit être de sore que le joint soit
étanche et que l'adoucisseur d'eau
ne soit pas endommagé ou soumis
à une contrainte mécanique!

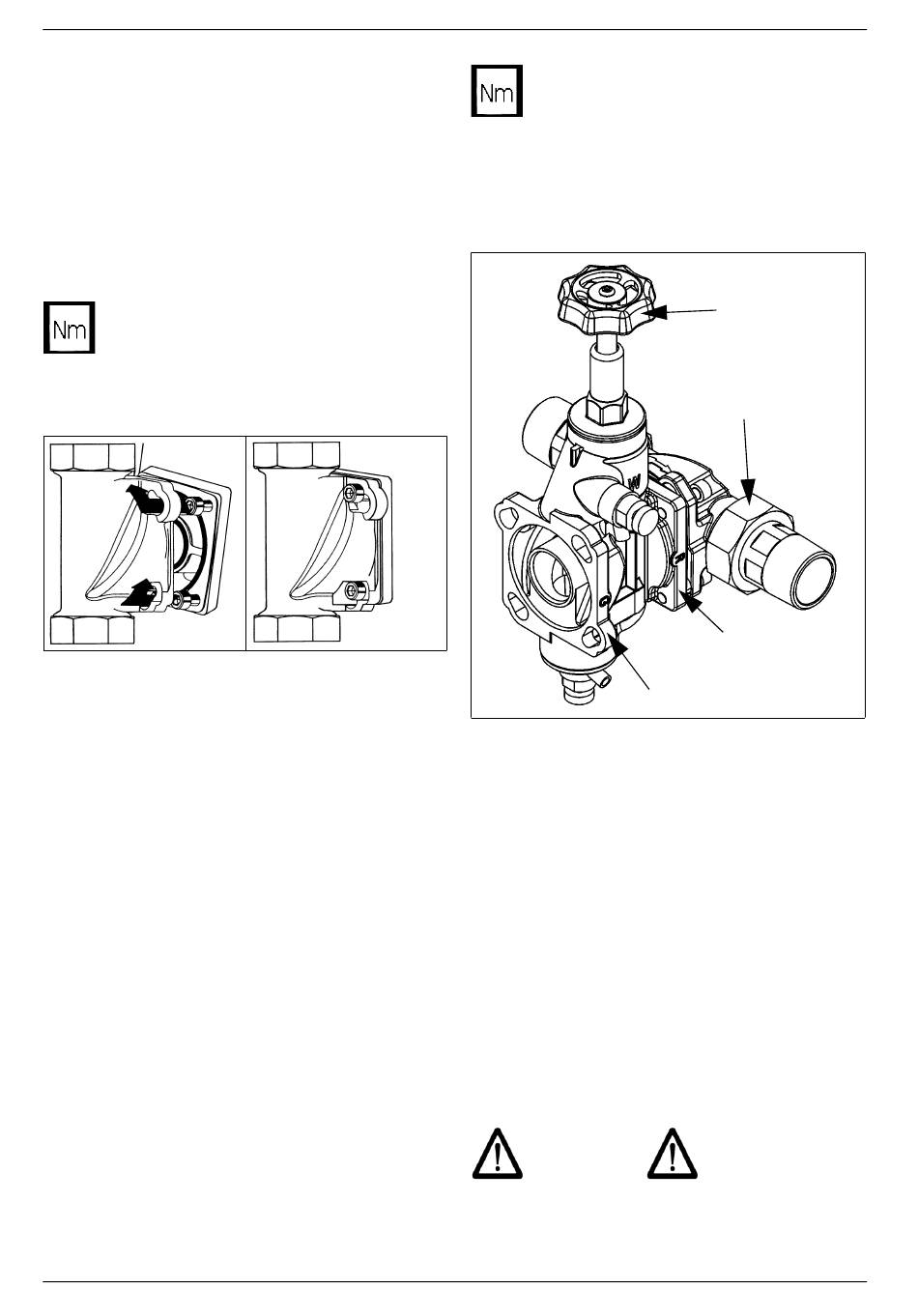

Fig. 6: Bride rotative avec baïonnette
4.2.2 Montage de la vanne de
dérivation (accessoire)
Par le montage d'une vanne de dérivation
entre la bride de montage rapide et l'adou-
cisseur d'eau la mise en place d'une conduite
de dérivation n'est pas nécéssaire.
– Rincer tout d'abord la tuyauterie avec le
JQE venant d'être installé. Couper l'eau
(vanne d'arrêt générale ou vanne d'arrêt).
– Après avoir rincé la conduite d'eau,
retirer le couvercle de la bride rotative de
montage.
– Raccorder la vanne de dérivation (coté
«R»= conduite) sur la bride de montage
de l'adoucisseur d'eau, en encliquetant
la baïonnette, et le serrer (cf. fig. 7).
– Serrer bien à fond les quatre vis cylin-
driques M6x25.
I
JUDO BIOSOFT-C
Installation
Choisir le couple de serrage (env.
4 Nm) de manière à ce que le joint
ferme !
Le volant de la vanne de dérivation peut être
positionné vers le haut ou de côté. Le mon-
tage de la vanne de dérivation doit se faire
de telle sorte que sa manipulation soit aisée.
II
Fig. 7: Vanne de dérivation
4.2.3 Montage de l'adoucisseur
d'eau avec vanne de dérivation
pré assemblée
La bride de raccordement de l'adoucisseur
d'eau est protégée par un cache de protec-
tion blanc. Le cache de protection blanc est
fixé à l'aide de quatre vis cylindriques
M6x25.
– Dévisser légèrement les quatre vis cylin-
drique M6x25 sans les sortir (raccorde-
ment baïonnette) !
– Enlever le cache de protection blanc.
ATTENTION
Après enlèvement du cache de protec-
tion blanc ne pas mettre les doigts dans
le raccord (risque d'écrasement) !
volant
bride rotative de
montage
bride côté tuyau
(«R»)
bride côté appareil («G»)
11
