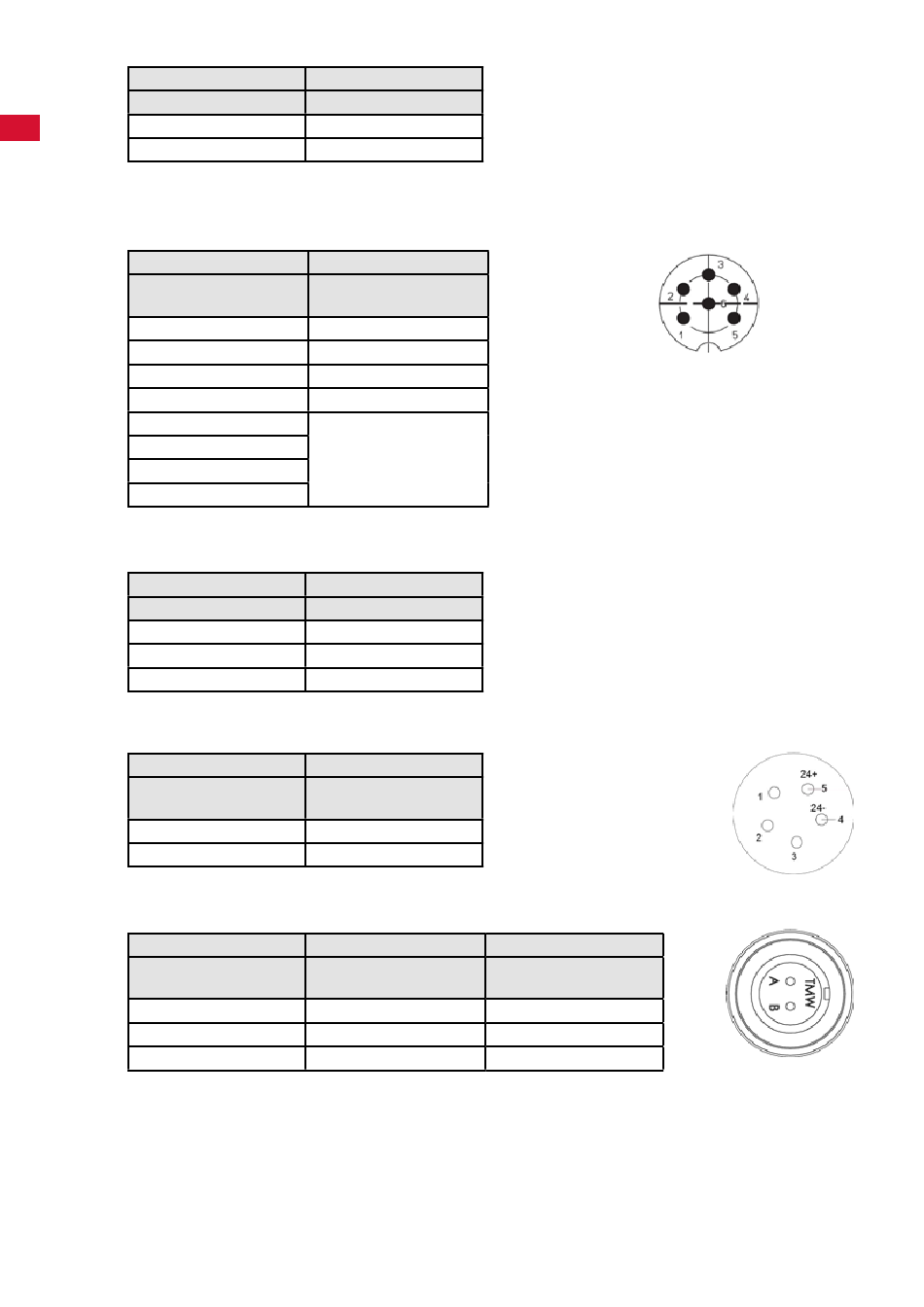

Câble d'interface type F :
Dispositif d'aspiration
Connecteur RJ 45
Broche 8
fr
Broche 7
À utiliser lorsque l'installation FAO ne met à disposition qu'une
tension de secteur pour la commande du dispositif d'aspiration�
Câble d'interface type G :
Dispositif d'aspiration
Connecteur RJ 45
Broche 8
Broche 6
Broche 4
Broche 2
Broche 7
Broche 5
Broche 3
Broche 1
Câble d'interface type H :
Dispositif d'aspiration
Connecteur RJ 45
Broche 8
Broche 7
Câble d'interface type I :
Dispositif d'aspiration
Connecteur RJ 45
Broche 8
Broche 7
Câble d'interface type J :
Dispositif d'aspiration
Connecteur RJ 45
Broche 8
Broche 7
Adaptateur secteur
24 V
GND
Installation FAO
Lumberg SV60
(avec fermeture à vis)
Broche 1 (+)
Broche 2 (+)
Broche 4 (+)
Broche 5 (+)
Broche 6 (-)
Installation FAO
D-Sub 15 broches
Broche 2 (+)
Broche 12 (-)
--- Broche 7 <-> Broche 10
Installation FAO
Connecteur Aviation
5 pôles
Broche 5 (+)
Broche 4 (-)
Installation FAO
Connecteur TMW
2 pôles
----
Adaptateur secteur
---- 24 V
B
A GND
