Quando si utilizza uno schermo di formato 4:3
Dimensione 40
dello schermo
(pollici)
a Distanza 1644
minima
Distanza 2737
massima
x Distanza 305
minima
Distanza b+489
massima
b 150, 175, 200, 250, 275, 300 mm regolabile quando viene usato il PSS-610
Per calcolare le misure di installazione (DS: dimensioni schermo)
a (minimo) = 38,551 × DS + 101,6
a (massimo) = 65,842 × DS + 102,9
x (minimo) = 7,62 × DS
x (massimo) = 9,8979 × DS + 93,5 + b

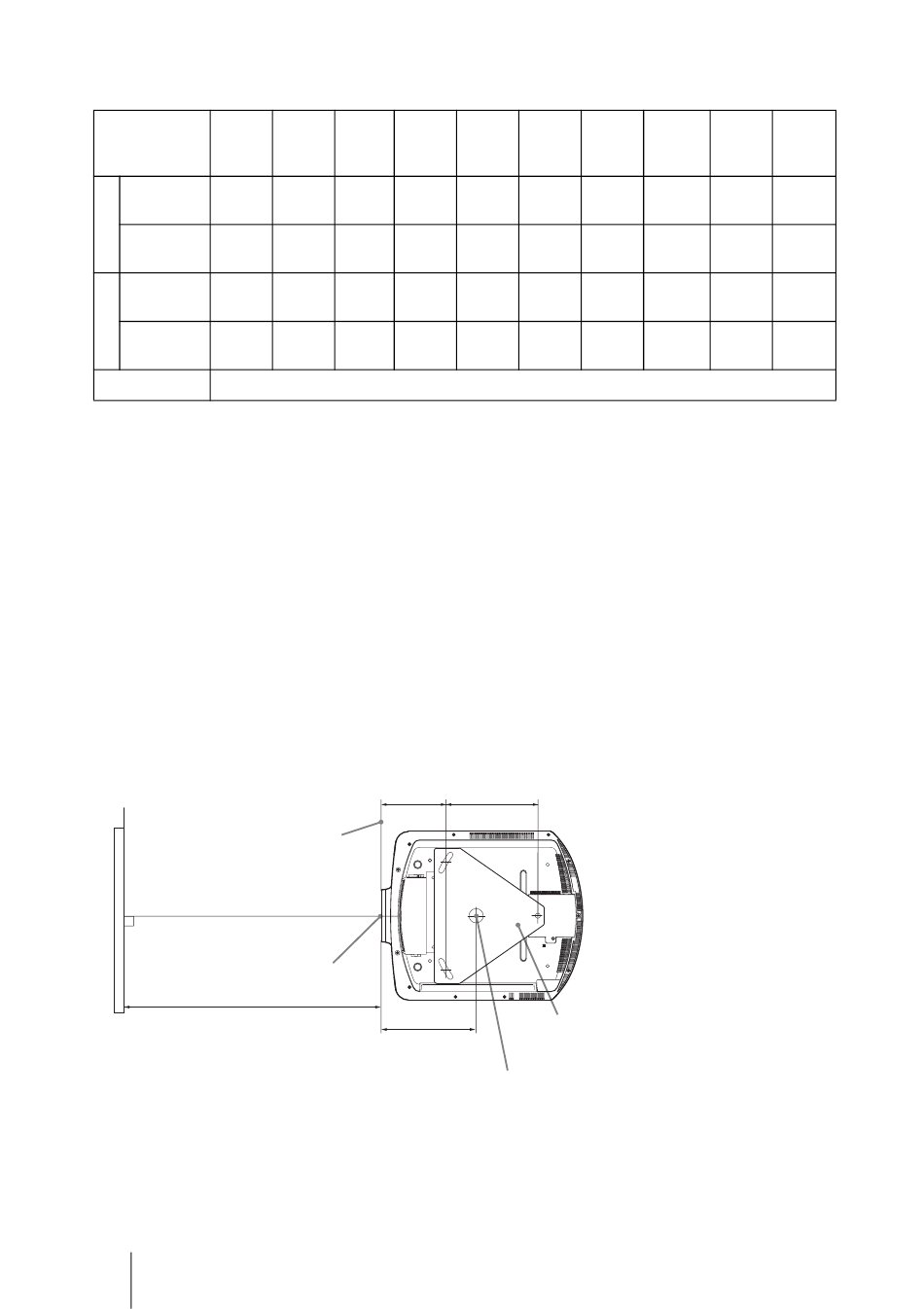

Montaggio del supporto per appendere il proiettore PSS-610
Per dettagli a proposito dell'installazione sul soffitto, fare riferimento al manuale
d'installazione per i rivenditori del PSS-610. Per l'installazione è necessario rivolgersi a
personale Sony qualificato.
Le misure per installare il proiettore al soffitto usando il PSS-610 sono indicate in seguito.
Vista dall'alto
Installare il proiettore in modo che il centro dell'obiettivo sia parallelo al centro dello
schermo.
Parte anteriore del mobile
Centro dell'obiettivo
Distanza fra lo schermo e il
centro dell'obiettivo
74
IT
60 80 100
2415 3186 3957
4053 5370 6687
457 610 762
b+687 b+885 b+1083 b+1281 b+1578 b+1875 b+2073 b+2568 b+3063
149.8
221.8
Centro dell'asta di supporto (il
centro dell'asta di supporto non
corrisponde al centro dell'unità.)
120 150 180
4728 5884 7041
8004 9979 11955
914 1143 1372
216.5
Staffa superiore di
montaggio al soffitto
Unità: mm
200 250 300
7812 9739 11667
13271 16564 19856
1524 1905 2286
