Zone de travail Simulation | Fonction de mesure
23.4 Fonction de mesure
Application
La fonction de mesure permet de mesurer n'importe quels points sur la pièce
simulée. La CN affiche dans ce cas différentes informations sur la surface mesurée.
Condition requise
Mode Pièce
Description fonctionnelle
Lorsque vous mesurez un point sur la pièce simulée, le curseur s'enclenche toujours
sur la surface actuellement sélectionnée.

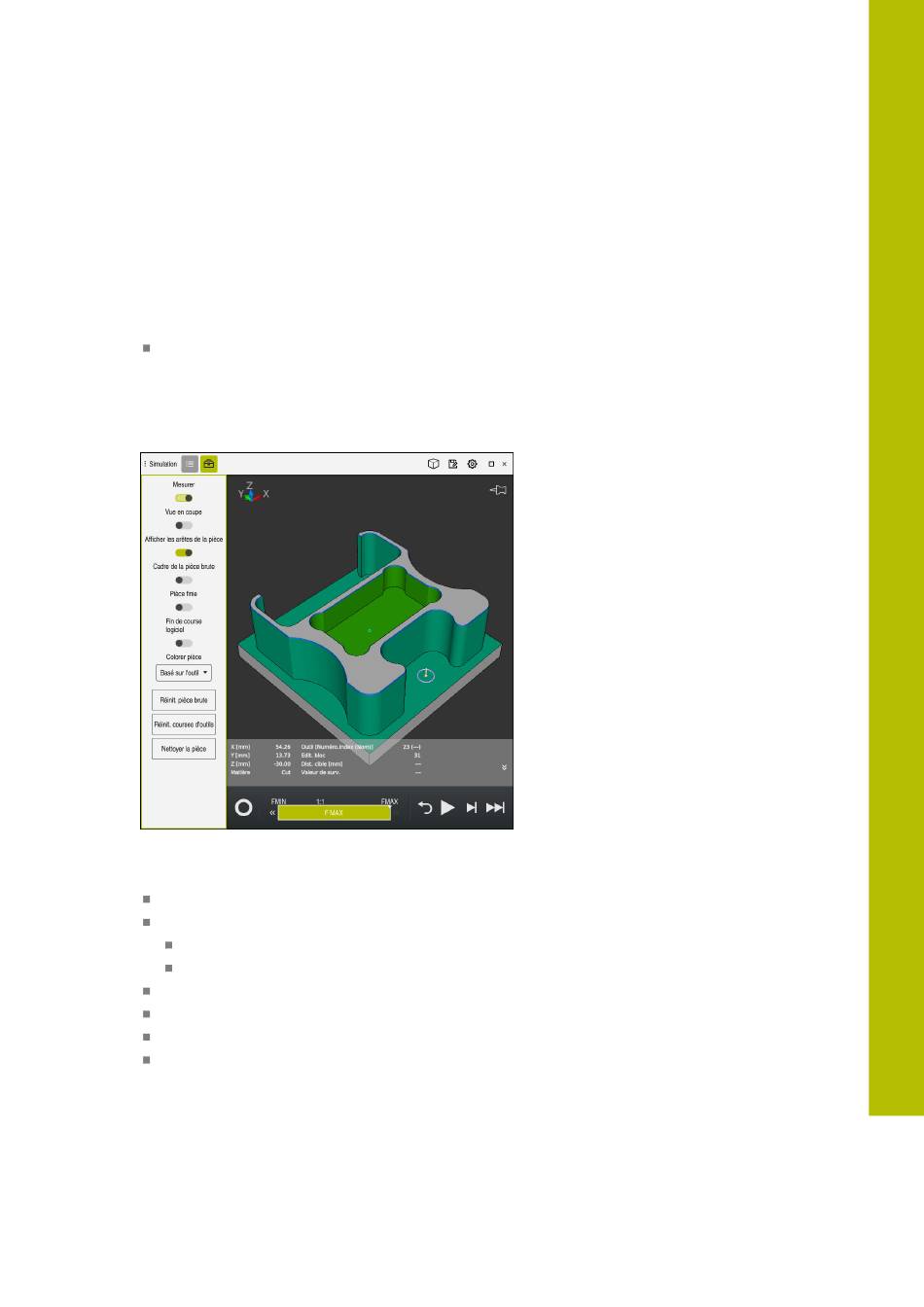

Point mesuré sur la pièce simulée
La CN affiche les informations ci-après concernant la surface mesurée :
Positions mesurées dans les axes X, Y et Z
État de la surface usinée
Material Cut = surface usinée
Material NoCut = surface non usinée
Outil de travail
Séquence CN exécutée dans le programme CN
Distance entre la surface mesurée et la pièce finie
Valeurs pertinentes des composants de machine surveillés (option #155)
Informations complémentaires : manuel utilisateur Configuration et exécution
