Programmationde variables | Variables:Paramètres Q, QL, QR et QS

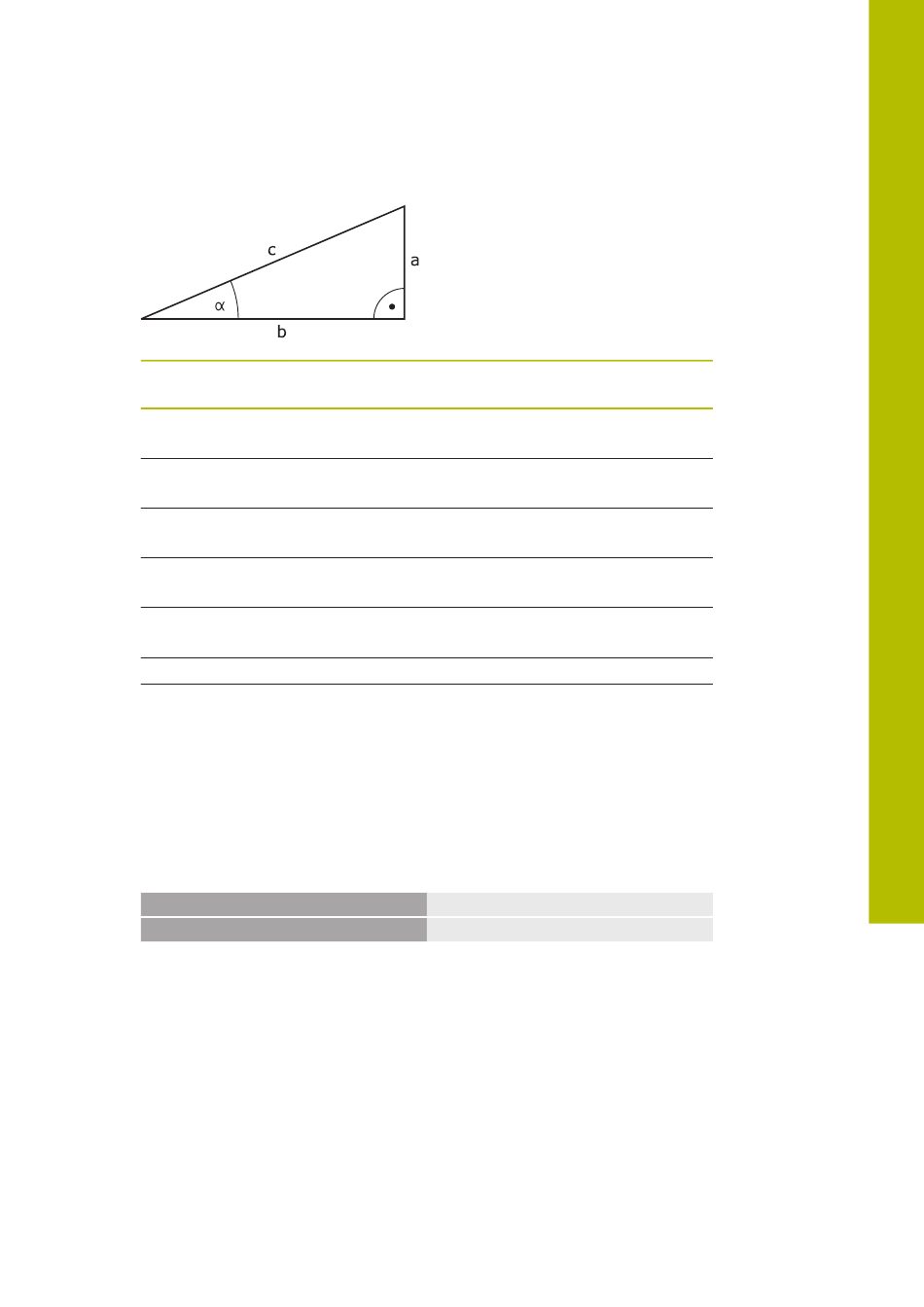

Définition
Côté ou fonction
angulaire
a
b
c
Sinus
Cosinus
Tangente
Arc tangente
Exemple
a = 25 mm
b = 50 mm
α = arctant (a/b) = arctan 0,5 = 26,57°
De plus :
a²+b² = c² (avec a² = a*a)
c = √(a +b )
2 2
11 Q50 = ATAN ( +25 / +50 )
12 FN 8: Q51 = +25 LEN +50
19.2.5 Répertoire Calcul de cercle
Application
Dans le répertoire Calcul de cercle de la fenêtre Insérer fonction CN, la CN
propose les fonctions FN 23 et FN 24.
Ces fonctions permettent de calculer le centre et le rayon d'un cercle à partir des
coordonnées de trois ou quatre points du cercle, par exemple pour déterminer la
position et la taille d'un cercle partiel.
HEIDENHAIN | TNC7 | Manuel utilisateur Programmation et test | 10/2022
Signification
Cathète opposée
Côté opposé à l'angle α
Cathète adjacente
Côté adjacent à l'angle α
Hypoténuse
Côté le plus long du triangle opposé à l'angle droit
sin α = cathète opposée/hypoténuse
sin α = a/c
cos α = cathète adjacente/hypoténuse
cos α = b/c
α = arctan(a/b) ou α = arctan(sin α/cos α)
Calculer l'angle α
Calculer la longueur du côté c
