Principes de base de la CN et principes de base de programmation | Possibilités de programmation
Symbole
5.2 Possibilités de programmation

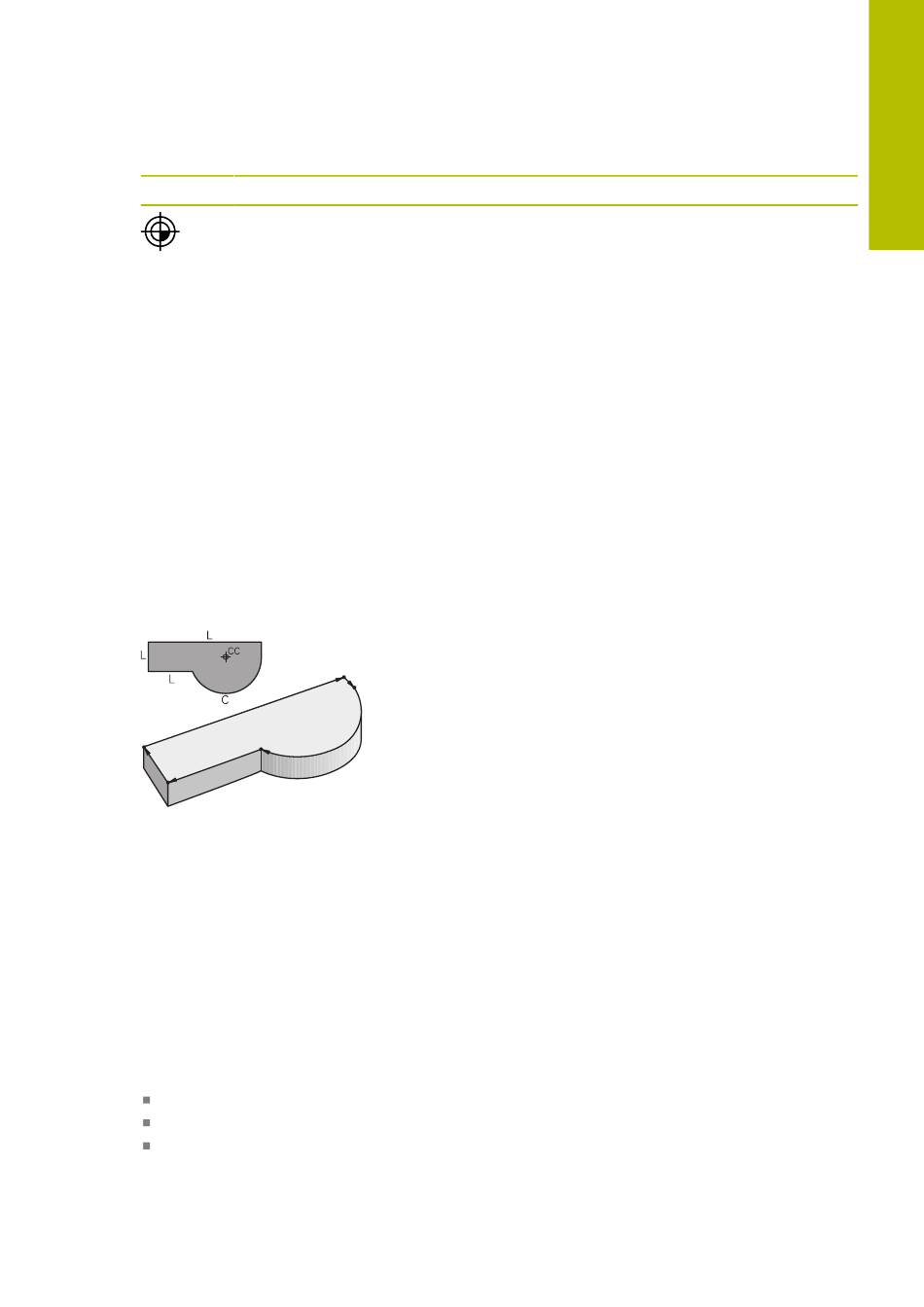

5.2.1 Fonctions de contournage
Vous programmez des contours à l'aide des fonctions de contournage.
Un contour de pièce se compose de plusieurs éléments de contour tels que des
lignes droites et des arcs de cercle. Les fonctions de contournage, par exemple la
droite L, vous permettent de programmer les déplacements de l'outil pour réaliser
ces contours.
Informations complémentaires : "Principes de base des fonctions de contournage",
Page 203
5.2.2 Programmation graphique
Au lieu de la programmation conversationnelle, vous avez la possibilité de
programmer des contours sous forme graphique dans la zone de travail Contour.
Vous créez des esquisses 2D en dessinant des lignes et des arcs de cercle et vous
les exportez comme contour dans un programme CN.
Vous pouvez importer des contours existants à partir d'un programme CN et les
éditer sous forme graphique.
Informations complémentaires : "Programmation graphique", Page 641
5.2.3 Fonctions auxiliaires M
Les fonctions auxiliaires vous permettent de commander les zones suivantes :
Exécution de programme, par exemple M0 Exécution de programme ARRÊT
Fonctions de la machine, par exemple M3 Broche MARCHE dans le sens horaire
Comportement de trajectoire de l'outil, par exemple M197 Arrondir les angles
Informations complémentaires : "Fonctions auxiliaires", Page 519
HEIDENHAIN | TNC7 | Manuel utilisateur Programmation et test | 10/2022
Point d'origine
Point zéro pièce
Vous définissez le point zéro pièce avec des transformations dans le programme CN,
par exemple avec la fonction TRANS DATUM ou un tableau de points zéro. Les données
saisies dans le programme CN se réfèrent au point zéro pièce. Si aucune transforma-
tion n'est définie dans le programme CN, le point zéro pièce correspond au point d'origine
pièce.
Si vous inclinez le plan d'usinage (option #8), le point zéro pièce servira de point de
rotation de la pièce.
