Programmation spécifique à la technologique | Rectification (option #156)
Description fonctionnelle

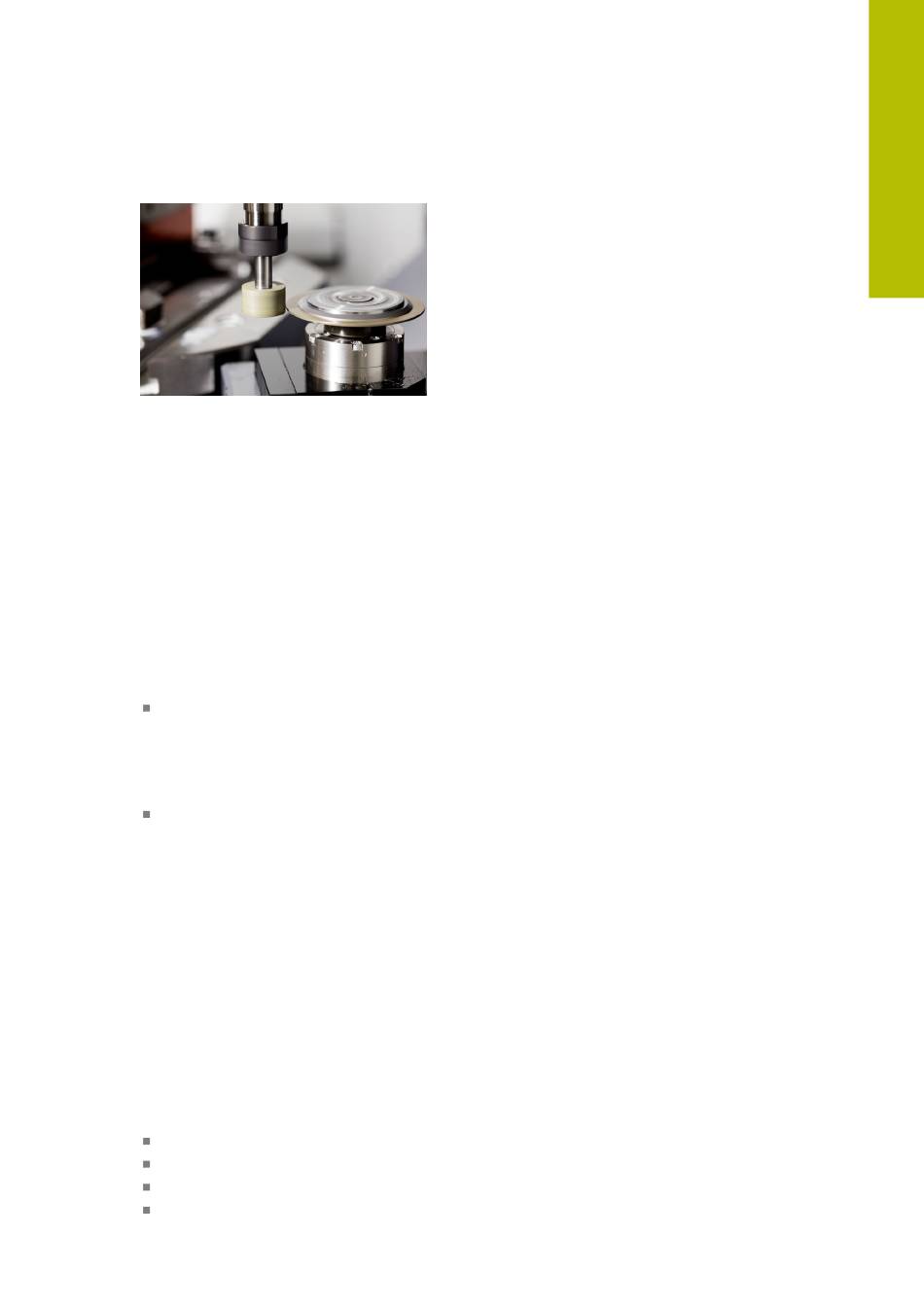

Lors du dressage, le point zéro de la pièce se trouve sur une arête de la meule.
Sélectionnez l'arête concernée avec le cycle 1030 ARETE MEULE ACTUELLE.
Lors du dressage, les axes sont agencés de telle sorte que les coordonnées en
X décrivent les positions sur le rayon de la meule et que les coordonnées en Z
décrivent les positions longitudinales dans l'axe de l'outil de rectification. Ainsi, les
programmes de dressage sont indépendants du type de machine.
Le constructeur de la machine définit les axes de la machine qui doivent exécuter les
mouvements programmés.
Le dressage provoque un enlèvement de matière sur la meule et une usure
possible de l'outil de dressage. L'enlèvement de matière et l'usure entraînent
des changements dans les données de l'outil, qui doivent être corrigées après le
dressage.
Le paramètre COR_TYPE offre les options de correction suivantes des données
d'outil dans le gestionnaire d'outils :
Meule de rectification avec correction, COR_TYPE_GRINDTOOL
Méthode de correction avec enlèvement de matière au niveau de l'outil de recti-
fication
Informations complémentaires : "Enlèvement de matière au niveau de l'outil de
rectification", Page 166
Outil de dressage avec usure, COR_TYPE_DRESSTOOL
Méthode de correction avec enlèvement de matière au niveau de l'outil de
dressage
Informations complémentaires : "Enlèvement de matière au niveau de l'outil de
rectification", Page 166
Corrigez l'outil de meulage ou de dressage, quelle que soit la méthode de correction,
avec les cycles 1032 CORRECTION LONGUEUR MEULE et 1033 CORRECTION DU
RAYON DE LA MEULE.
Dressage simplifié à l'aide d'une macro
Le constructeur de la machine peut programmer toute la procédure de dressage
dans une macro.
Dans ce cas, le constructeur de la machine définit le déroulement du dressage. Il
n'est pas nécessaire de programmer FUNCTION DRESS BEGIN.
Selon cette macro, vous pouvez lancer le mode Dressage avec l'un des cycles
suivants :
Cycle 1010 DIAMETRE DRESSAGE
Cycle 1015 DRESSAGE PROFILE
Cycle 1016 DRESSAGE MEULE-BOISSEAU
Cycle OEM
