PLANE VECTOR
Application
La fonction PLANE VECTOR vous permet de définir le plan d'usinage avec deux
vecteurs.
Sujets apparentés
Formats d'émission de programmes CN
Informations complémentaires : "Formats d'émission de programmes CN",
Page 504
Description fonctionnelle
Les vecteurs définissent un plan d'usinage en tant que deux indications de direction
indépendantes l'une de l'autre, à partir du système de coordonnées pièce W-CS non
incliné.

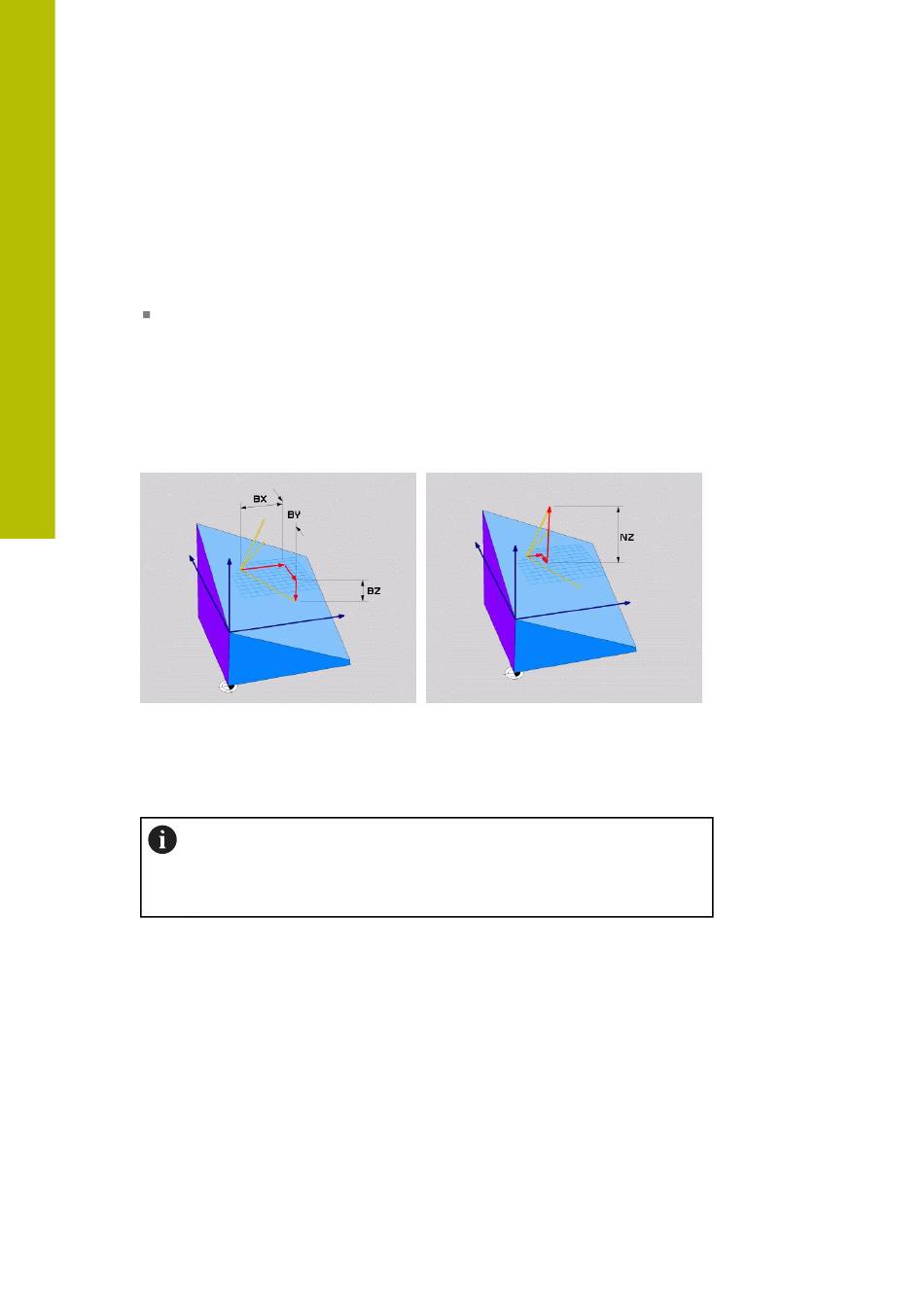

Vecteur de base avec les composantes
BX, BY et BZ
Même si une ou plusieurs composantes contiennent la valeur 0, vous devez définir
toutes les six composantes.
Le vecteur de base avec les composantes BX, BY et BZ définit le sens de l'axe
X incliné. Le vecteur normal avec les composantes NX, NY et NZ définit le sens
de l'axe Z incliné et donc indirectement le plan d'usinage. Le vecteur normal est
perpendiculaire au plan d'usinage incliné.
332
Transformation de coordonnées | Inclinaison du plan d'usinage (option #8)
Il n'est pas nécessaire de programmer un vecteur normé. Vous pouvez
utiliser les cotes du plan ou des valeurs quelconques qui ne modifient pas
le rapport des composantes entre elles.
Informations complémentaires : "Exemple d'application", Page 333
Composante NZ du vecteur normal
