Transformation de coordonnées | Fonctions CN pour la transformation de coordonnées
Description fonctionnelle
L'image miroir agit de manière modale à partir du moment où elle a été définie dans
le programme CN.

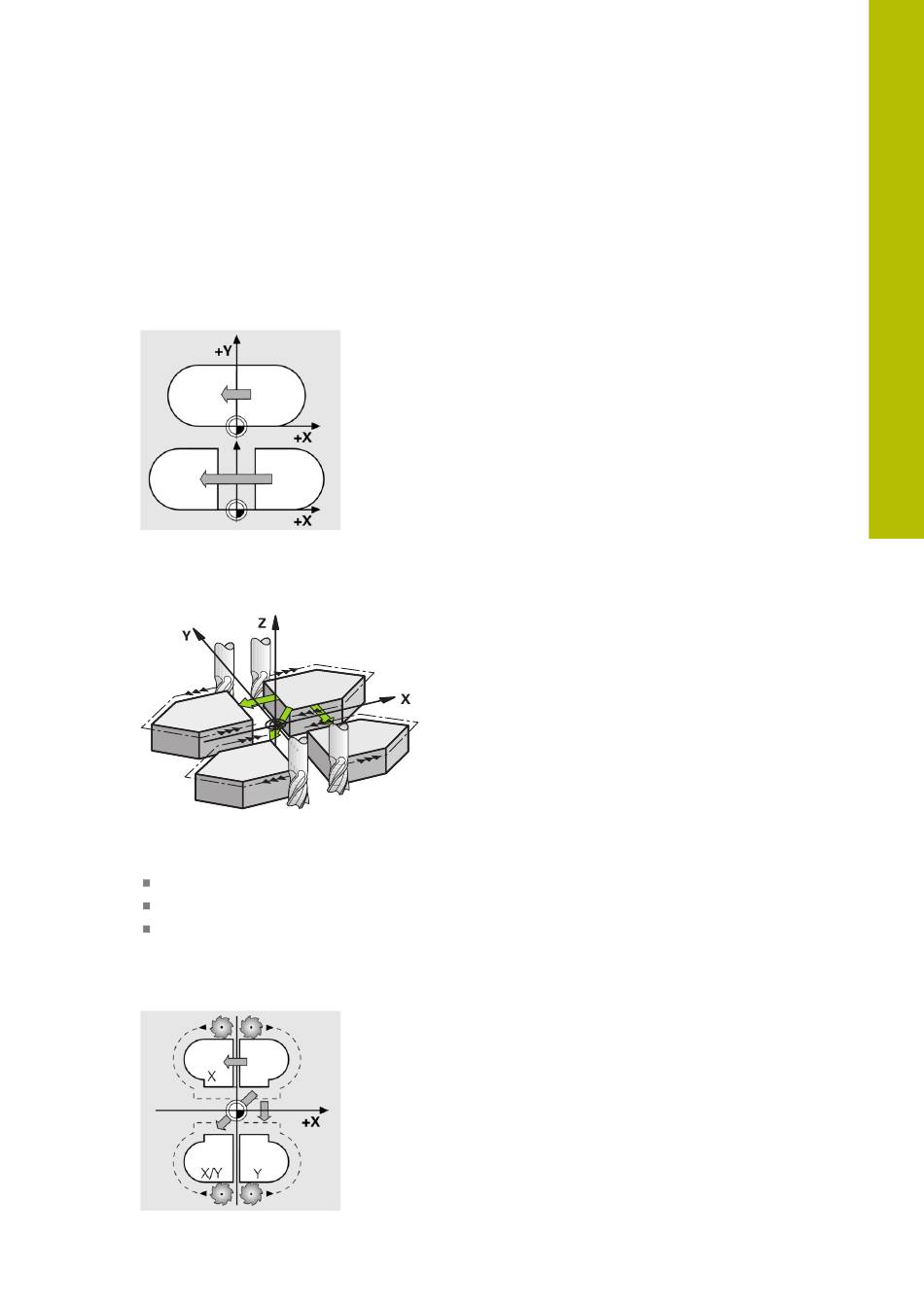

La CN met les contours, ou les positions, en miroir autour du point zéro actif de la
pièce. Si le point zéro se trouve en dehors du contour, la CN met également en miroir
la distance au point zéro.
Informations complémentaires : "Points d'origine dans la machine", Page 120
Si vous n'exécutez l'image miroir que d'un seul axe, il y a inversion du sens de
déplacement de l'outil. Un sens de rotation défini dans un cycle reste inchangé, par
ex. dans des cycles OCM (option 167).
La CN met en miroir les plans d'usinage suivants, en fonction des valeurs d'axes
AXIS qui ont été sélectionnées :
X : La CN met le plan d'usinage YZ en miroir.
Y : La CN met le plan d'usinage ZX en miroir.
Z : La CN met le plan d'usinage XY en miroir.
Informations complémentaires : "Désignation des axes sur les fraiseuses",
Page 118
Vous pouvez sélectionner jusqu'à trois valeurs d'axes.
