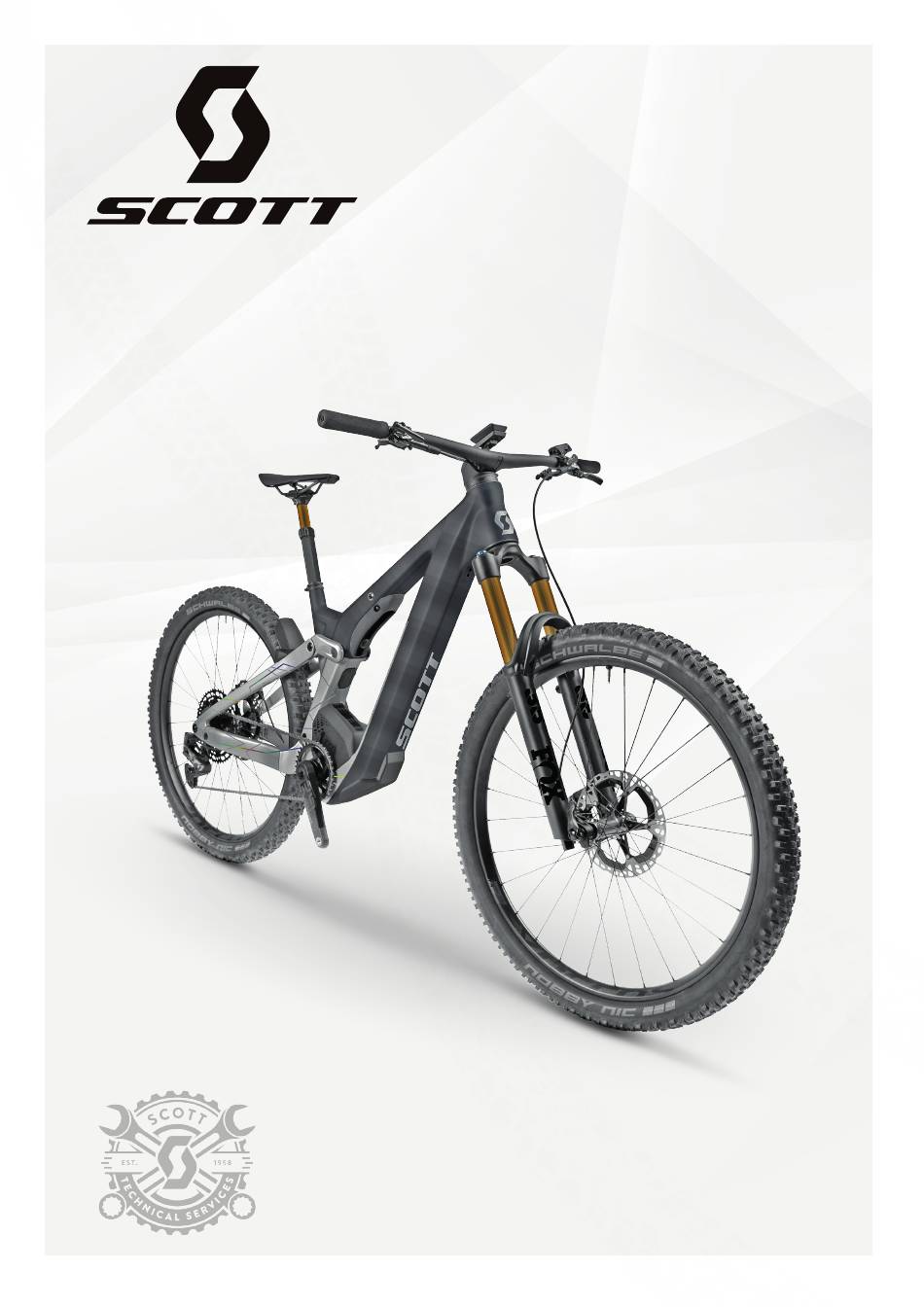

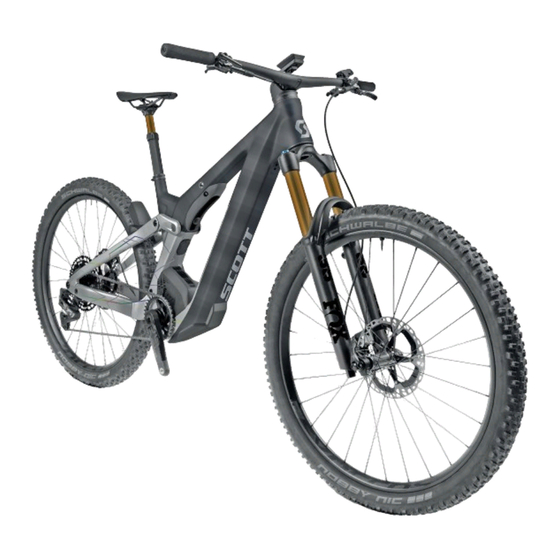

- Page 1 PATRON MANUEL...
- Page 2 Veuillez contacter un revendeur Scott agréé pour tout travaux concernant l’installation des câbles électriques, le moteur et les pièces de cadre. PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 3 567.1 mm 567.1 mm INSERTION MAXIMALE 245 mm 265 mm 300 mm 320 mm LONGUEUR DE LA MANIVELLE 165 mm 165 mm 165 mm 165 mm TRAIL 133.3 mm 129.5 mm 129.5 mm 129.5 mm PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 4 VEUILLEZ PRENDRE NOTE DES ICÔNES CI-DESSOUS TOUT AU LONG DE CE MANUEL POUR UNE PRATIQUE SÛRE. ÉTAPE TECHNIQUE FACILE ÉTAPE TECHNIQUE IMPORTANTE PAS DE GRAISSE AVEC LA GRAISSE THREADLOC LOCTITE AVERTISSEMENT/PRUDENCE VÉRIFICATION DU COUPLE PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 5 (Garde boue Av. pas montable dans l’arche de fourche) Patte de dérailleur & Axes: Le Patron est seulement équipé avec une patte de dérailleur type SRAM UDH dis- ponible chez votre distributeur SRAM pas livrable par Scott si un distributeur est présent dans votre région.
- Page 6 Le nouvel essieu arrière est spécifique au modèle Spark et contient un outil “plug in” contenant une clé hexagonale T30/T25 et M6 : 290016 - SCO Axle RWS Rear 148x12 Spark Plug 22 L’axe de roue doit assemblé avec de la graisse et serré à 10Nm. PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 7 Insertion maximale de la tige de selle: La même chose pour le cadre avant en carbone et en aluminium. S= 245mm M=265mm L=300mm XL=315mm PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 8 Cockpit: Le Patron est équipé du guidon Hixon spécifique aux vélos électrique avec câblage intégré. 292623 SCO eRIDE Bar SY Hixon IC Patron Wty 22 Le jeu de direction est le: 288252 SYN Headset ZS66/28.6 – ZS66/46 Il y a un nouveau kit d’entretoises potence/guidon: Le kit est composé...
- Page 9 Guides câbles & Couvercles: Le cheminement des câbles du Patron est entièrement intégré, les guides suivants sont disponibles. Protection de chaîne 292692 SCO eRIDE CST protector Patron 22 Couvercle d’axe de bras oscillant: 292633 SCO eRIDE M/P cover Patron 22 Kit de guides de câble &...
- Page 10 Le Patron est équipé avec des gaine Jagwire de très petit diamètre. 294433 SCO Cable kit Spark 22 Tige de selle, amortisseur, fourche / gaine 3mm 3x 1.8m, câble 1mm 4x 1.5m avec embouts. Le couvercle d’amortisseur est différent sur cadre carbone et aluminium.
- Page 11 Un nouveau kit Twinloc couvrant 4 configurations possible. 290009 - SCO Twinloc downclamp 22 SPARK RC 900 Description Part Number Cam Colour SCO Bike Patron eRIDE 900 Twinloc Int. 290009 Blue cam Ultimate Bottom SCO Bike Patron eRIDE 900 Twinloc Int.
- Page 12 Points de Pivot: Le Patron se compose de roulements avec entretient simple. Il y a un nouveau kit de maintenance des pivots. 291731 SCO eRIDE Swingarm Rep kit Patron 22 Aperçu du pivot de la base du bras oscillant PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 13 Vue des biellettes externe Vue de l’ensemble des biellettes PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 14 Vue des pivots bases et haubans Vue de l’installation d’amortisseur 294281 SCO eRIDE Shock mount bolt kit Patron 22 PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 15 291730 SCO eRIDE Motor Cover Patron 22 Le capteur de vitesse est obtenable chez Bosch. Le support du capteur de vitesse est obtenable chez Scott. 292632 SCO eRIDE S-sensor clip Patron 22 PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 16 Deux différents couvercle de batterie un pour cadre alu et un pour carbone. Le kit inclut vis et fixations. 291729 SCO eRIDE Bat Cover Patron CB 22 291728 SCO eRIDE Bat Cover Patron AL 22 Vue de l’installation de la prise de charge: 292625 SCO eRIDE Charging door Patron 22 PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 17 Installation et enlèvement de la batterie: Ouvrir le couvercle de batterie. Glisser la batterie le long du tube batterie. Assurez-vous de la bonne orientation de la batterie! PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 18 Pousser le levier de fermeture et Refermer le cadre avec le couvercle assurez-vous que le loquet est bien de batterie et serrer la vis en position engagé. fermé. PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 19 Pour démonter la batterie enlever le Glisser la batterie dehors le long du couvercle du cadre, tirer sur la sangle tube batterie. du levier, assurez-vous que le loquet est désengagé. PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 20 Les câbles d’éclairage avant et arrière sont pré-montés d’usine sur les vélos avec ou sans éclairage. Les paramètres d’éclairage seront activés. Taille de bidon: Le cadre Patron peut accueillir un seul porte-bidon pour un bidon d’une capacité de 800ml au maximum. PATRON / MANUEL TECHNIQUE FRANÇAIS...
- Page 21 Pour l’achat d’un vélo identifié par la marque SCOTT, entièrement monté par un vélociste SCOTT agréé ou par SCOTT (désigné ci-après par le « Produit »), SCOTT garantit le cadre, le triangle arrière et la fourche (dans la mesure où il s’agit d’une fourche SCOTT) contre les défauts matériels et de fabrication avec pour date d’effet le moment du transfert des...
- Page 22 SCOTT Sports SA reserves the right to change the content of this techbook, particularly colors, materials and specifications, at any time without prior notice. Any liability shall be exempted. Products shown may not be available in all regions, please check with your local SCOTT retailer for availability. EDITOR...
