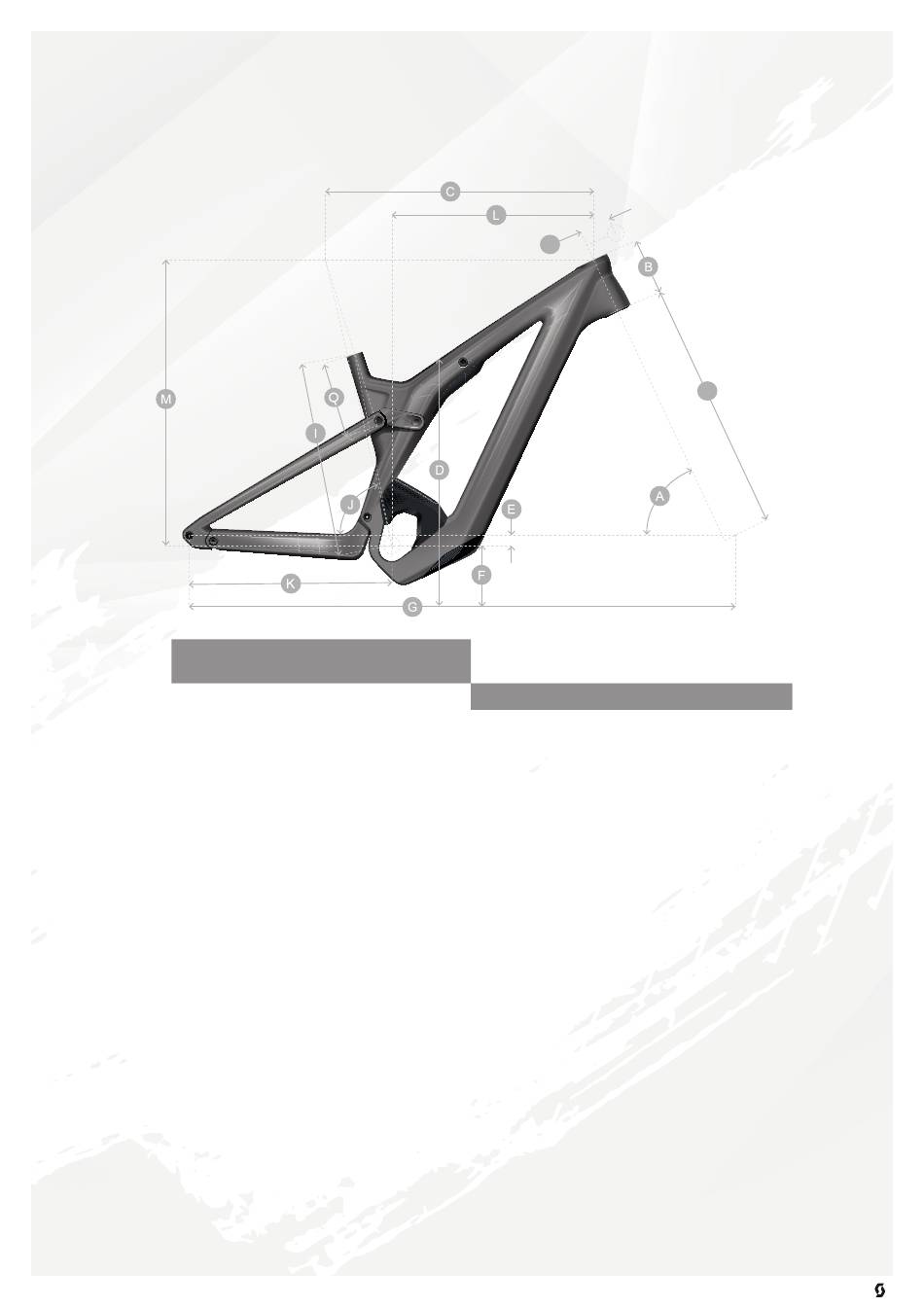

Géométrie:
MY22 Patron eRIDE
A ANGLE DU TUBE DE DIRECTION
B LONGUEUR DU TUBE DE
DIRECTION
C TUBE SUPÉRIEUR HORIZONTAL
D HAUTEUR D'APPUI
E DÉPORT DU BOÎTIER DE PÉDALIER
F HAUTEUR DU BOÎTIER DE
PÉDALIER
G EMPATTEMENT
I CENTRE PÉDALIER SOMMET TUBE
DE SELLE
J ANGLE TUBE DE SELLE
K LONGUEUR BASE
L REACH
M STACK
N LONGUEUR DE LA TIGE
P LONGUEUR DE LA FOURCHE
Q INSERTION MAXIMALE
LONGUEUR DE LA MANIVELLE
TRAIL
PATRON / MANUEL TECHNIQUE FRANÇAIS
N
Small Medium Large
64.5° 65° 65°
120 mm 125 mm 135 mm
579.4 mm 595 mm 625.6 mm
766 mm 766 mm 766 mm
-30.0 mm -30.0 mm -30.0 mm
347 mm 347 mm 347 mm
1221.7 mm 1231.7 mm 1263.7 mm
410.5 mm 440.5 mm 470.4 mm
77° 76.9° 76.9°
454.0 mm 454.0 mm 454.0 mm
432.7 mm 445.8 mm 473.6 mm
634.8 mm 642.2 mm 651.3 mm
50 mm 50 mm 60 mm
567.1 mm 567.1 mm 567.1 mm
245 mm 265 mm 300 mm
165 mm 165 mm 165 mm
133.3 mm 129.5 mm 129.5 mm
P
X/Large
65°
145 mm
656.4 mm
766 mm
-30.0 mm
347 mm
1295.4 mm
500.4 mm
76.8°
454.0 mm
501.2 mm
660.4 mm
60 mm
567.1 mm
320 mm
165 mm
129.5 mm
