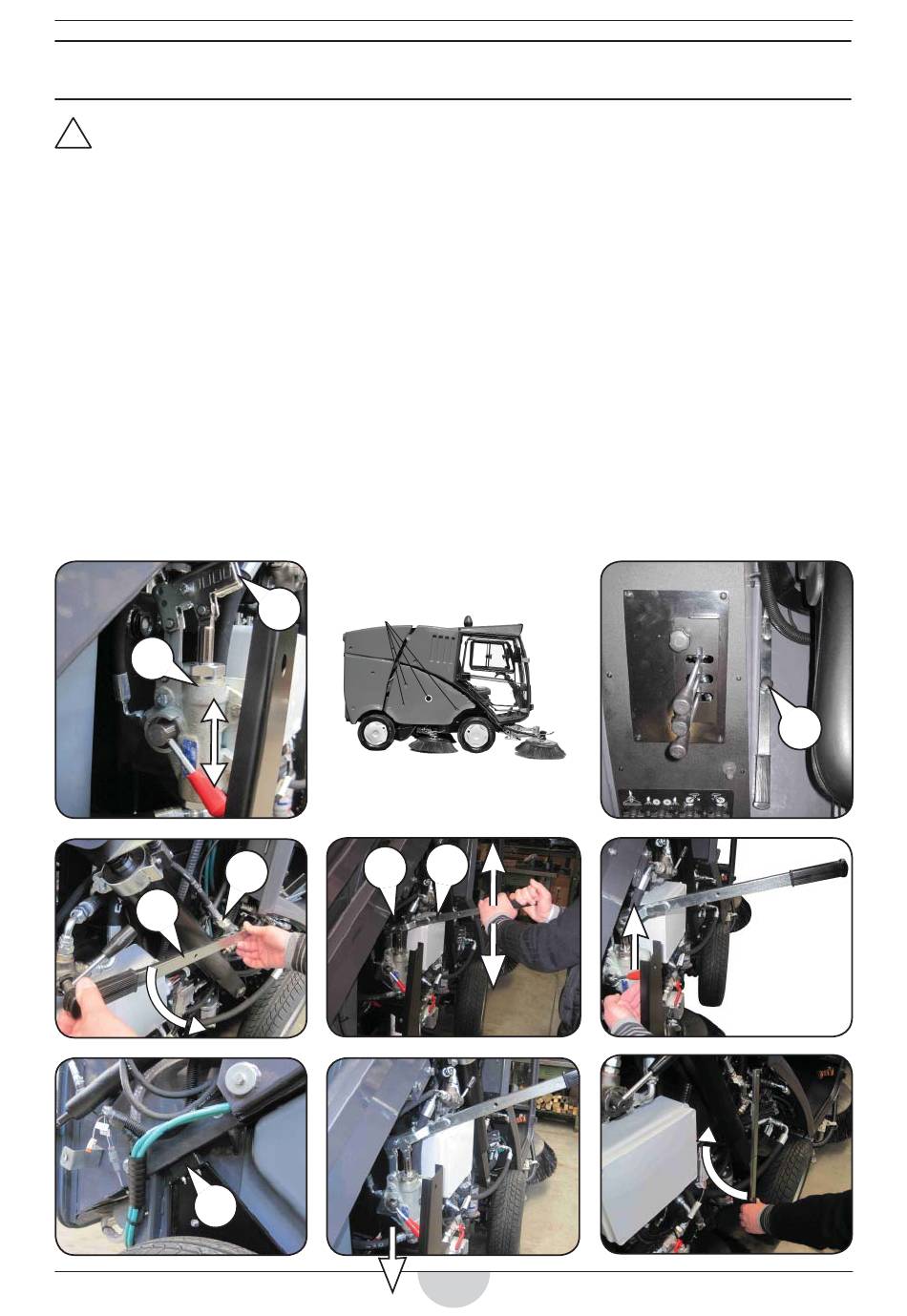

OPTION (FIG.18) POMPE HYDRAULIQUE D'URGENCE A ACTIONNEMENT
!
Attention! Danger d'ecrasement.
Cette operation ne peut etre eff ectuee que par un personnel ou un ouvrier forme et autorise
Il faut s'assurer que personne ne se trouve dans le rayon d'action de l'engin ou a proximite du conteneur de
dechets.
Si le moteur endothermique et/ou le système hydraulique de levage du conteneur des déchets NE FONCTIONNE PAS,
il est possible d'intervenir manuellement à l'aide d'une pompe hydraulique 1 à actionnement manuel en eff ectuant
les opérations suivantes:
1.
Déposer les fi xations et enlever le couvercle latéral droit 2.
2.
Dévisser le pommeau de la manette 3 située à droite du siège.
3.
Insérer le levier dans le robinet 4 et l'ouvrir en tournant ce dernier dans le sens antihoraire "R1".
4.
Enlever le levier du robinet.
5.
Ce levier doit être inséré dans le logement 5 prévu à cet eff et et situé sur la pompe hydraulique 1, s'assurer que
le levier ROUGE sur la pompe est tourné vers le bas "B", puis pomper pour soulever le conteneur de déchets.
Lorsque le conteneur est soulevé, il faut insérer les étriers de sûreté sur les pistons hydrauliques (Voir Fig.6B -
Pos.4). A ce stade, il est possible d'intervenir et d'eff ectuer les opérations de maintenance et/ou de réparation
sous le conteneur de déchets.
6.
6. Lorsque les opérations de maintenance et/ou de réparation sont terminées, il faut enlever les étriers de sûre-
té et S'ASSURER QUE PERSONNE NE SE TROUVE SOUS LE CONTENEUR SOULEVE OU A PROXIMITE DE CE DER-
NIER. Il faut actionner le levier ROUGE sur la pompe hydraulique et le placer lentement vers le haut "A", pour que
le conteneur commence à descendre.
7.
Lorsque le conteneur est posé sur les tampons 6 situés sur le châssis, il faut replacer en bas "B" le levier ROUGE
situé sur la pompe et enlever le levier 3 de levage, puis le réinsérer sur le robinet en le tournant dans le sens
horaire "R2" pour le fermer. Après cette opération, il faut extraire le levier de levage et le ranger dans la cabine
à droite du siège, puis fermer ce dernier à l'aide de son pommeau.
