Ports de communication
4.2 Ports Ethernet fibre optique
Risque de choc électrique : risque de blessures graves et/ou de perturbation des
équipements
En cas d'utilisation de câbles blindés, assurez-vous que les câbles blindés ne forment
pas une boucle de terre par le biais du fil de blindage et des prises RJ45 à chaque
extrémité. Les boucles de terre peuvent provoquer un bruit et des interférences
excessifs, mais surtout créer un risque de choc pouvant provoquer des blessures
graves.
LED
Chaque port comporte une LED spécifique qui indique l'état du port.
Jaune (continu)
Jaune (clignotant)
Désactivée
Brochage

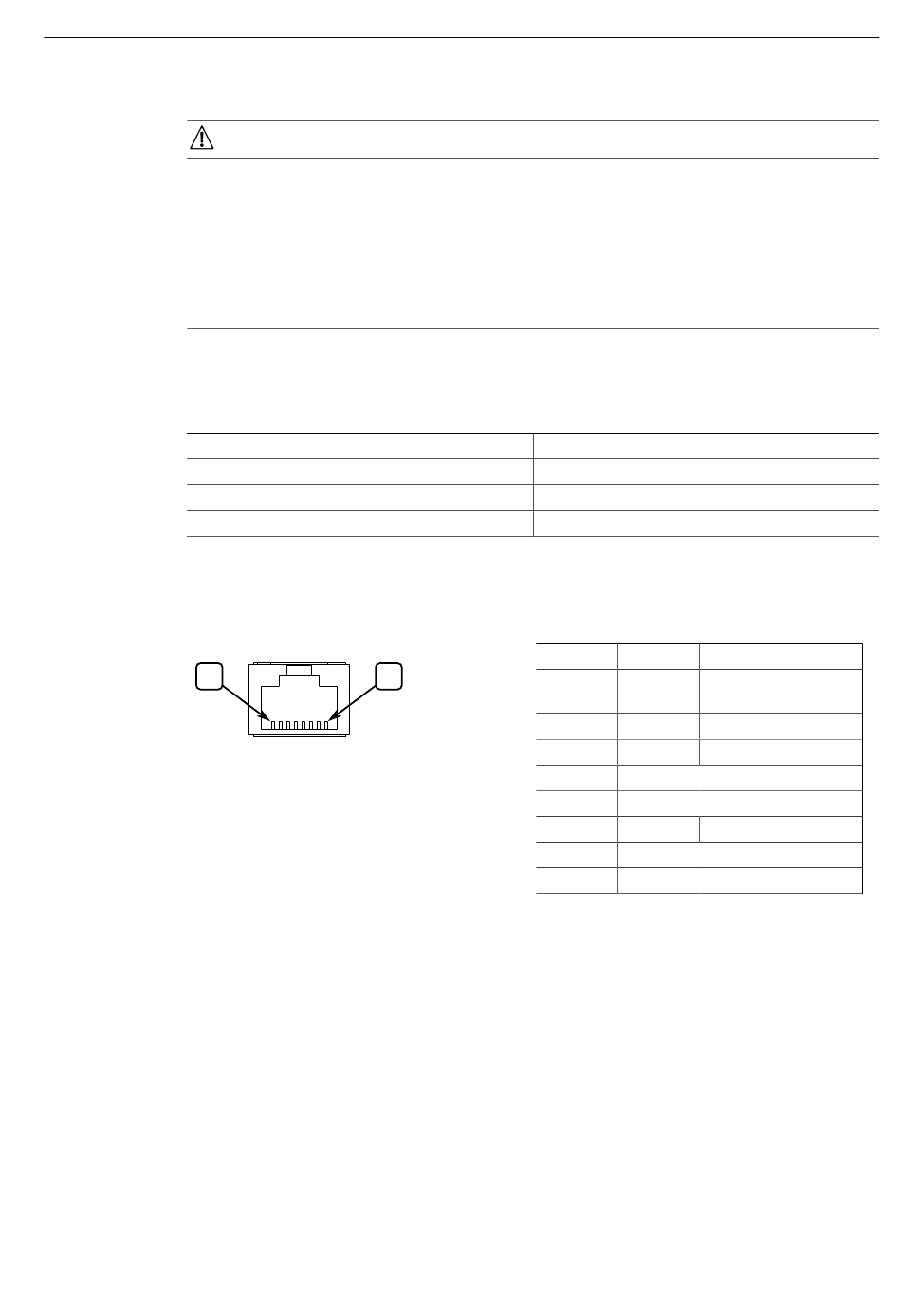

La figure suivante présente le brochage des connecteurs mâles RJ45 :
8
Figure 4.2
Caractéristiques techniques
Pour les caractéristiques des ports Ethernet en cuivre disponibles, se référer à
"Caractéristiques des ports Ethernet en cuivre" (Page 32).
4.2
Ports Ethernet fibre optique
Les ports Ethernet à fibre optique sont disponibles avec des connecteurs MTRJ
(Mechanical Transfer Registered Jack), LC (Lucent Connector), SC (Standard or
Subscriber Connector) ou ST (Straight Tip). Assurez-vous que les connexions
24
AVERTISSEMENT
État
1
Brochage du port Ethernet
RJ45
Description
Connexion établie
Émission/réception
Pas de connexion détectée
Broche
Nom
1
RX+
2
RX-
3
TX+
4
Réservé (ne pas connecter)
5
Réservé (ne pas connecter)
6
TX-
7
Réservé (ne pas connecter)
8
Réservé (ne pas connecter)
Manuel de l'appareil, 10/2023, C79000-G8977-1018-13
Description
Réception de
données +
Réception de données-
Émission de données +
Émission de données-
RUGGEDCOM RS416
