Regumaq X-25
Description technique
3.2
Description du fonctionnement
La station Regumaq X-25 est un groupe de robinetterie à réglage électronique avec échangeur de chaleur pour la préparation
instantanée d'eau chaude sanitaire en circulation continue. L'eau potable n'est chauffée que lorsqu'elle est requise. Avec cette
station, il n'est pas nécessaire de stocker de l'eau chaude sanitaire dans un ballon. La station permet de fournir de la chaleur
en fonction des besoins, même lorsque la consommation d'eau potable est très faible.
L'échangeur de chaleur intégré permet une séparation entre le circuit E.C.S. et le circuit ballon d'eau chaude.
Pour une température E.C.S. donnée de 60 °C et une température de 75 °C dans le ballon d'eau chaude, la capacité de
production d'eau chaude peut être comprise entre1 et 25 l/min. La mise à disposition de l'eau chaude sanitaire est réalisée en
réglant le circulateur sur une vitesse (variable) afin d'introduire l'eau de chauffage du ballon tampon raccordé dans
l'échangeur de chaleur en fonction des besoins. Sur la base des valeurs réelles de débit et de température (de l'eau potable)
enregistrées par les capteurs, le régulateur calcule la vitesse du circulateur nécessaire pour atteindre la température E.C.S.
souhaitée.
Exemple : Un puisage simultané à plusieurs points de puisage et la consommation plus élevée d'eau chaude sanitaire qui en
résulte déclenchent immédiatement une vitesse de circulateur plus élevée afin d'introduire davantage d'eau de chauffage
dans l'échangeur de chaleur. Celui-ci transmet en conséquence plus de chaleur au circuit E.C.S.
3.3
Schémas d'installation
Boucle de Tichelmann
Si vous exploitez plusieurs stations Regumaq X-25 en parallèle, raccorder les stations à la tuyauterie selon une boucle
de Tichelmann afin de garantir une circulation uniforme à travers les stations avec une résistance aussi faible que
possible.
3.3.1

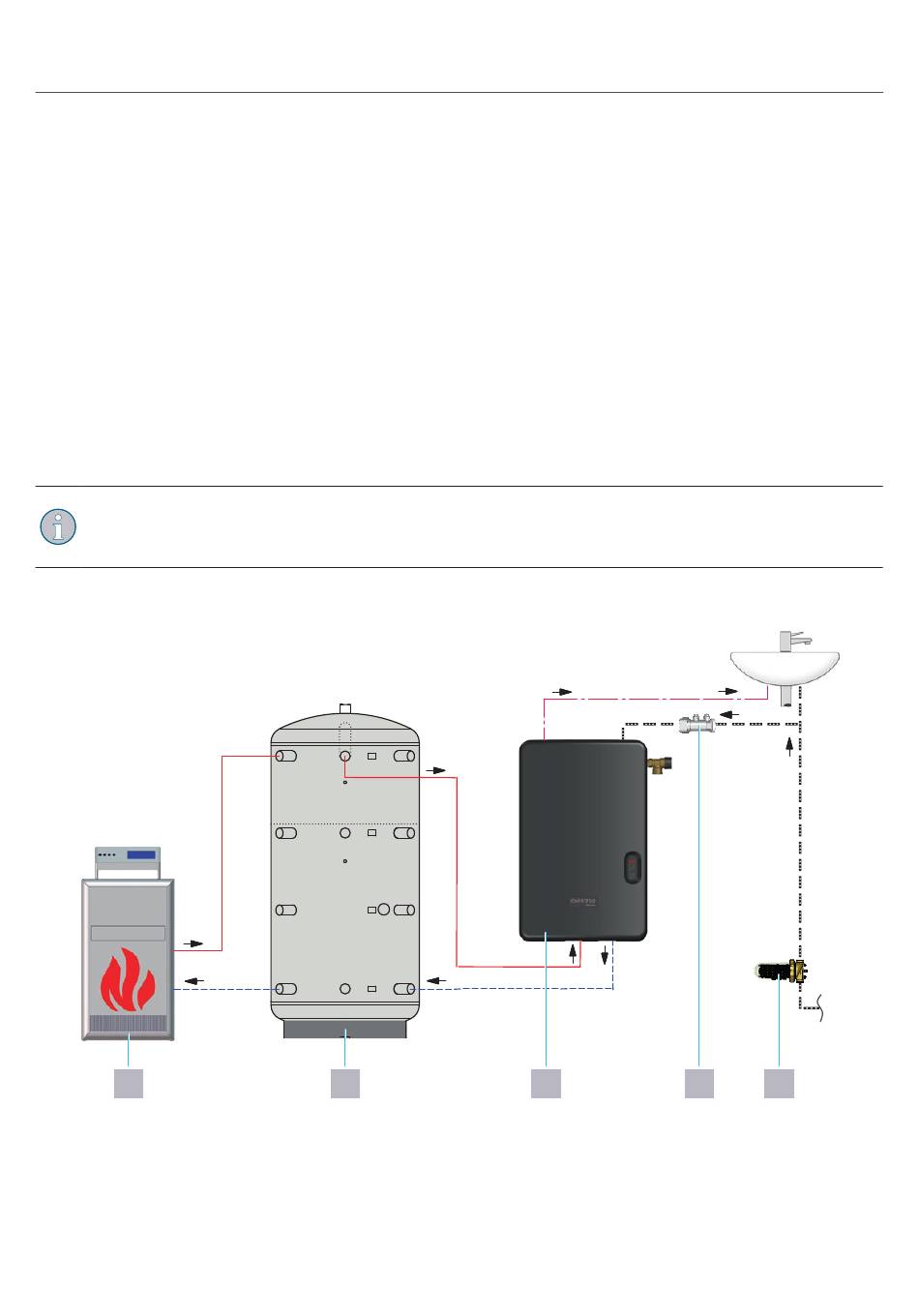

Schéma d'installation avec un ballon d'eau chaude et une station d'eau chaude sanitaire
1
Schéma d'installation avec un ballon d'eau chaude et une station d'eau chaude sanitaire
Fig. 3:
12
T
DN 25
DN 25
2
DN 25
DN 25
3
4
1000083148 10227810 002 02
5
