Chevilles + vis
Chevilles + vis
incombustibles
incombustibles
x4
NOTA: SI OPTION CACHE DEVOIEMENT, SE
REFERER A LA NOTICE PREVU A CET EFFET

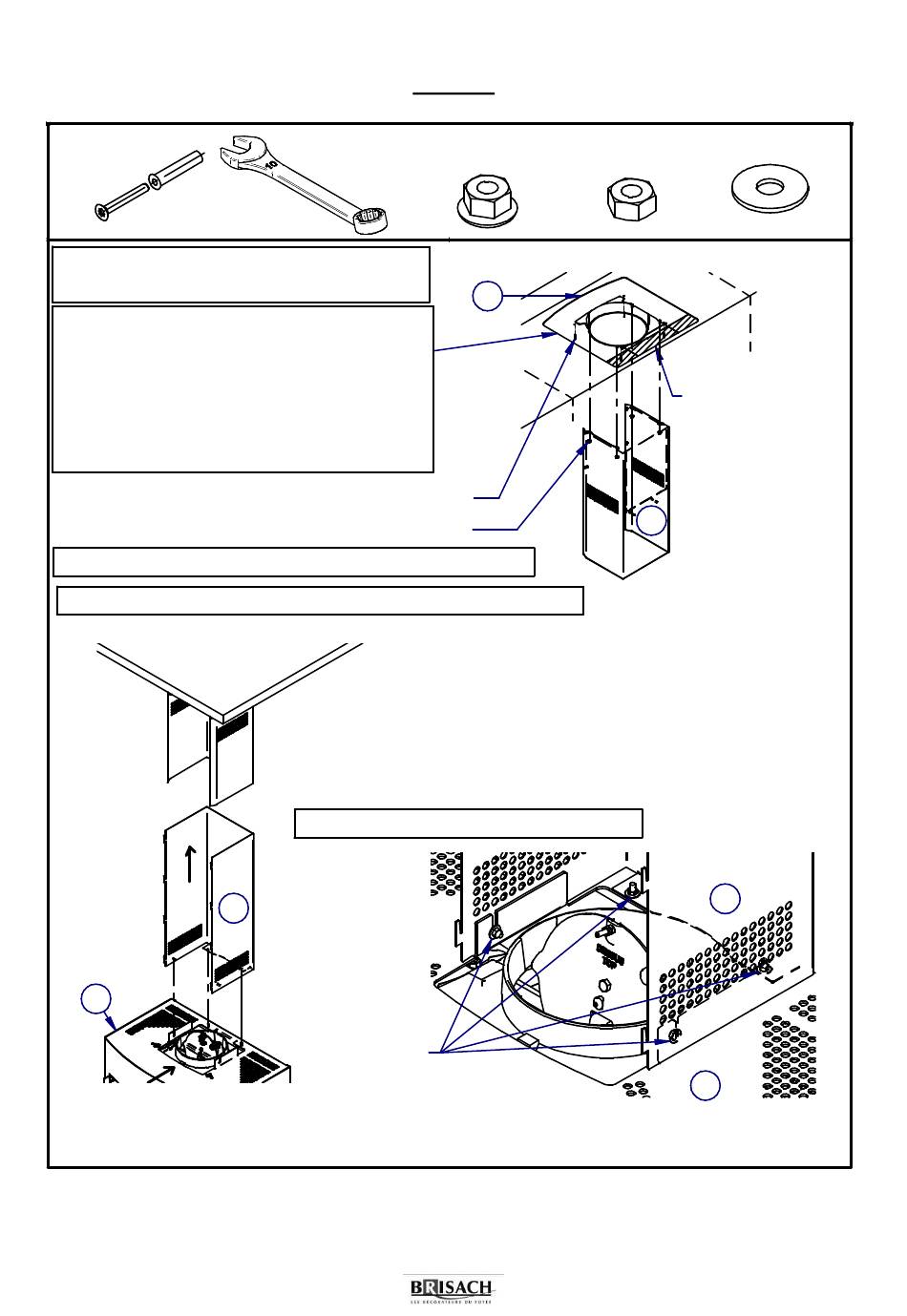

-MISE EN POSITION PIECE 13 AU PLAFOND
-MARQUAGE A L'EMPLACEMENT DES TROUS.
-RETRAIT DE LA PIECE 13.
-PERCAGE + MISE EN PLACE DES 4 CHEVILLES
-REMISE EN PLACE PIECE 13 + FIXATION AVEC 4
VIS INCOMBUSTIBLES.
-FIXER PIECE 8 SUR PIECE 13 AVEC 4 ECROUS TWOLOCKS M6
-POSITIONNER PIECE 4 EN DESSOUS DE LA PIECE 8 PUIS LE CORPS.
2
N°10 (x1)
VIS INCOMBUSTIBLES (X4)
H M6 TWOLOCK (x4)
-MONTAGE DE LA PIECE 4 SUR LE CORPS 2
4
(4x) L6 (x4)
+ (4x) H M6
"NOT A SPHÉRIC F 09/3"
Page 11 / 18
Étape 5
H M6 Twolock
(x4)
13
H M6
L6 (x4)
(x4)
A DISQUER SI LE POELE
EST CONTRE LE MUR
8
4
2
