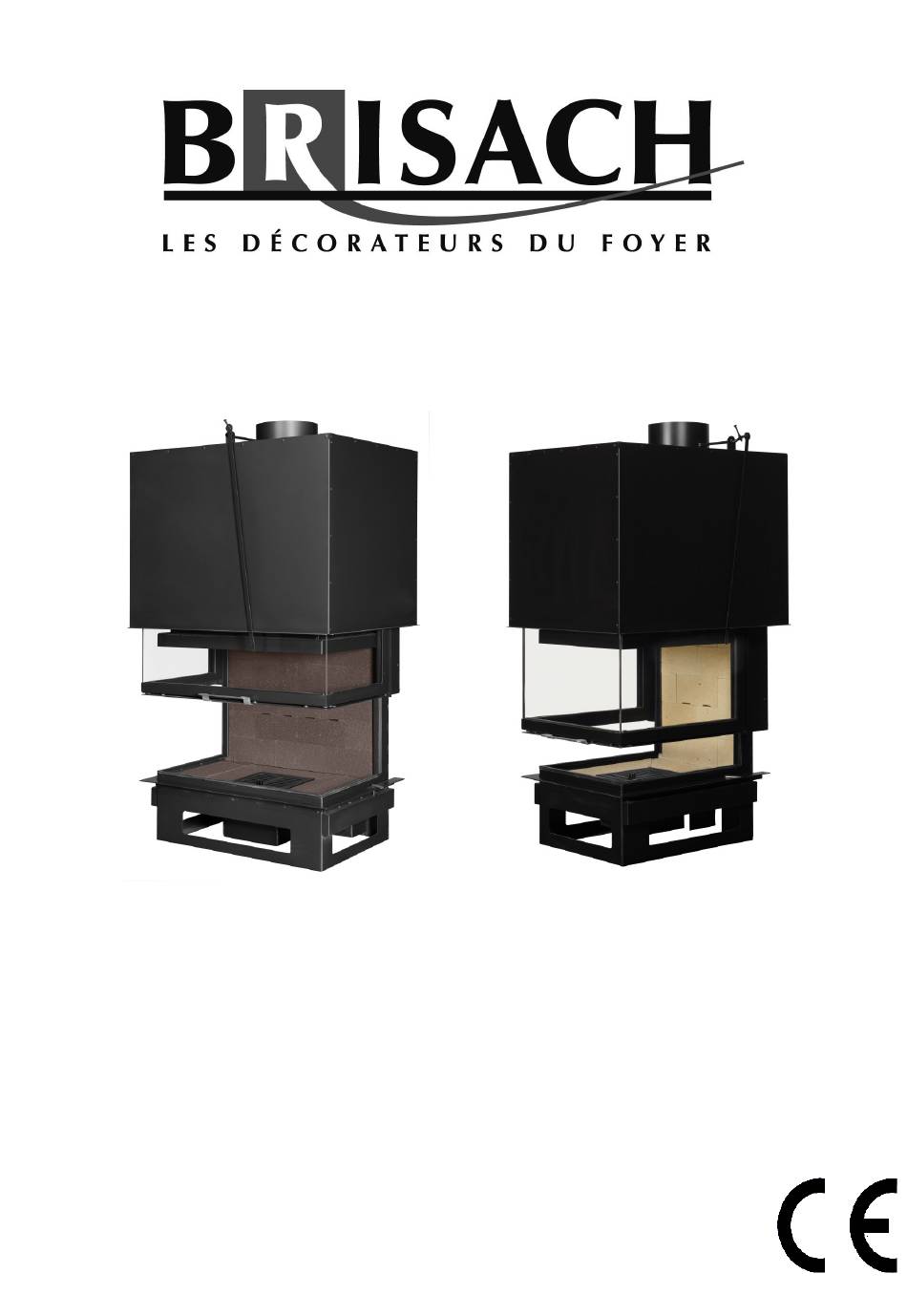

FOYERS MULTIVISION
+
L70E
- L70 – L80 – L90 (2 Faces)
+
+
+
C80E
– C85E
– C95E
(3 Faces)
+
F85E
(1 Face)
+
+
U60E
– U85E
(3 Faces Épi)
N O T I C E
D ' I N S T A L L A T I O N & D ' U T I L I S A T I O N
Notice pour " Foyers Multi vision " – Version de 47 pages du 22 octobre 2018.
Document non contractuel, BRISACH DESIGN S.A.S se réserve le droit de modifier ses modèles sans
préavis.
Publicité
Manuels Connexes pour BRISACH MULTIVISION L70E+
Sommaire des Matières pour BRISACH MULTIVISION L70E+
- Page 1 D ’ I N S T A L L A T I O N & D ' U T I L I S A T I O N Notice pour “ Foyers Multi vision ” – Version de 47 pages du 22 octobre 2018. Document non contractuel, BRISACH DESIGN S.A.S se réserve le droit de modifier ses modèles sans préavis.
- Page 2 Vous venez de découvrir votre foyer fermé BRISACH, pour cheminée de salon. Par votre choix, vous avez fait confiance à BRISACH et nous en sommes fiers. Votre choix, est en effet la preuve que vous êtes exigeants en ce qui concerne la qualité, les technologies mises en œuvre, l’équipement et le confort.
- Page 3 CARACTÉRISTIQUES ..........................4 Liste des accessoires ..........................4 Informations sur Les versions E ......................4 Caractéristiques techniques ........................ 5 Dimensions et encombrements ......................6 SÉCURITÉ & PRÉCAUTIONS D'USAGE ....................11 Transport et Stockage ........................11 Déballage de l'appareil ........................11 Consignes de sécurité...
- Page 4 CARACTÉRISTIQUES Liste des accessoires Les accessoires livrés avec chaque appareil : - double grille fonte (grille foyère) - main froide (pic à feu) - gant anti chaleur - clé de porte selon version (poignée de porte pour ouverture latérale) - Notice - 4 pieds réglables (à...
- Page 5 Caractéristiques techniques Foyers 18,5 76,7 0,08 18,6 85,4 148,4 56,4 L70 E+ 10,2 79,3 0,09 15,7 85,4 148,4 57,3 18,5 76,7 0,08 18,6 93,9 160,7 62,4 18,5 76,7 0,08 18,6 109,2 153,6 64,6 C80 E+ 14,5 0,11 14,5 89,3 63,9 C85 E+ 94,2 168,2...
- Page 6 Dimensions et encombrements Foyer L70E Foyers 2 faces : Foyer L70 Foyers 2 faces : NOT I FOYER MULTIVISION F 18-1...
- Page 7 Foyer L80 Foyers 2 faces : Foyer L90 Foyers 2 faces : NOT I FOYER MULTIVISION F 18-1...
- Page 8 Foyer C80E Foyers 3 faces : Foyer C85E Foyers 3 faces : NOT I FOYER MULTIVISION F 18-1...
- Page 9 Foyer C95E Foyers 3 faces : Foyer F85E Foyers 1 face : NOT I FOYER MULTIVISION F 18-1...
- Page 10 Foyer U60E Foyers Épi : Foyer U85E Foyers Épi : NOT I FOYER MULTIVISION F 18-1...
- Page 11 L’appareil doit être conservé dans un lieu dépourvu d’humidité et à l’abri des intempéries ; il est fortement déconseillé de poser l’appareil à même le sol, sans protégé celui-ci. BRISACH DESIGN S.A.S décline toute responsabilité pour tout dommage causé à des planchers en bois ou à d’autres matériaux.
- Page 12 susceptibles de subir des dégradations sous Pour les distances de sécurité sur les côtés et à l’action de la chaleur. l’arrière du foyer et concernant le conduit Nous vous informons aussi qu’il d’évacuation des fumées, les règles énoncées strictement interdit de faire sécher du linge dans les normes et réglementations nationales devant et à...
- Page 13 Surtout, le principal problème de ces brûler du charbon, de la lignite ou tout essences est qu’ils contiennent des résines qui combustible liquide dans votre foyer BRISACH. Le taux d’humidité du bois : cœur. En effet, un bois humide dégage Bien choisir son essance de bois n’est pas...
- Page 14 A noter : Pour bien mesurer le taux d’humidité de votre bois, vous devez d’abord refendre les bûches et prendre immédiatement votre mesure en utilisant un testeur d’humidité homologué. Pouvoir calorifique du bois selon l’humidité contenu : Taux Pouvoir calorifique Temps de séchage (*) d’humidité...
- Page 15 Surveiller le conduit et son environnement attentivement pendant une dizaine d’heures Faire contrôler l’intégrité de votre installation par un ramoneur qualifié ou par un technicien de votre concessionnaire BRISACH Ne redémarrer jamais votre appareil ou votre installation sans avoir obtenu un certificat d’un professionnel qualifié...
- Page 16 D.T.U. et des textes et réglementations en vigueur et qu’ils les appliquent. NOTA : Toujours soucieuse d’améliorer ses produits, la S.A.S. BRISACH DESIGN se réserve le droit de modifier ses modèles sans préavis. Ce document ne saurait être considéré comme contractuel.
- Page 17 Nature du soubassement Il convient de vérifier que le sol sur lequel sera posée la cheminée est non inflammable et porteur. Dans le cas où la capacité portante est insuffisante, il faut mettre en œuvre des méthodes qui permettent de pallier à ces problèmes. Par exemple, création d’une dalle béton, reprise de charge sur le mur de refend par poutres métalliques…etc.
- Page 18 Il est, de plus, impératif que la cheminée et son foyer fermé soient installés conformément aux indications contenues dans cette notice, en utilisant les matériaux d’isolation et les conduits de raccordement conseillés et référencés par la société BRISACH. L’installateur est tenu, outre le respect des règlements, normes et textes en vigueur, de réaliser un certain nombre de vérifications au préalable.
- Page 19 Nous recommandons de réaliser le conduit de raccordement avec les tuyaux en acier inoxydable ou le tubage BRISACH. Le non emploi des tuyaux ou du tubage commercialisés ou référencés par BRISACH est proscrit et engage la pleine responsabilité de l'installateur. Si le cas se présente, il convient d'effectuer des reprises de charge.
- Page 20 Le raccordement doit se faire à l'aide d'un tuyau équivalent à la sortie de fumée, bien que la réduction du diamètre du tubage soit tolérée (si elle a été prouvée par le calcul), elle reste néanmoins déconseillée. Si réduction il y a, il faut qu'elle soit réalisée le plus haut possible, afin de garder un maximum de hauteur avec le diamètre d'origine.
- Page 21 Ci-dessous, le schéma de principe qui reprend les différents points abordés dans les paragraphes précédent : NOT I FOYER MULTIVISION F 18-1...
- Page 22 UTILISATION DU FOYER Premier Feu Votre installation achevée, patienter 3 semaines environ pour assurer un parfait séchage des maçonneries (durée d’attente variable selon la réalisation de l’installation et les matériaux employés). Cette durée peut être réduite en accord avec votre installateur. Retirer tout autocollant de la vitre du foyer.
- Page 23 Allumage Si l’amenée d’air frais à votre cheminée est obturable, il est impératif de l’ouvrir avant de procéder à l’allumage du feu (si l’installateur de votre cheminée a mis en place une grille obturable, c’est pour vous permettre de fermer celle-ci lors du non fonctionnement de votre appareil et vous éviter ainsi des déperditions thermiques par renouvellement d’air).
- Page 24 De même, pour faciliter le démarrage de la combustion et éviter d’éventuels refoulements de fumées dans la pièce (notamment lors de vents contraires), la porte doit être maintenue fermée durant les premières minutes, jusqu’à ce que le conduit soit bien chaud et assure un bon tirage. Chargement de bois et conduite au feu Pour une utilisation rationnelle de votre appareil, il n’est pas souhaitable de le charger de bûches au maximum et il est totalement proscrit de surcharger le foyer.
- Page 25 Lorsque le feu est éteint et la vitre refroidie, vous pouvez procéder à son nettoyage en utilisant les produits de la gamme BRISACH « Nettoyant vitre surpuissant » ou « BRISACLEAN » (vendus uniquement dans les points de vente BRISACH).
- Page 26 Entretien annuel Les opérations d’entretien annuel doivent être réalisées de préférence avant le début de la « saison de chauffe », c'est-à-dire après chaque longue période d’inutilisation de votre appareil de chauffage au bois. Nettoyage complet : Vous pouvez idéalement réaliser ce nettoyage en début et en fin de « saison de chauffe ». Vous devez procéder à...
- Page 27 FICHE DE RAMONAGE Comme indiqué précédemment, vous devez faire ramoner votre conduit au moins 2 fois par an (et plus si nécessaire), dont une fois en milieu de période de chauffe. Pour vous permettre un meilleur suivi de votre installation, nous vous proposons de faire remplir par votre ramoneur les certificats de ramonage ci-dessous lors de chacun de ses passages.
- Page 28 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 29 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 30 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 31 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 32 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 33 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 34 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 35 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 36 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 37 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 38 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 39 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 40 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 41 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 42 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 43 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 44 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 45 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
- Page 46 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH S.A.S. déclare que le ou les appareils cités ci- dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 47 4. Fabricant (Nom, raison sociale, adresse) : BRISACH S.A.S, 204 Route du Plan, 83120 SAINTE MAXIME www.brisach.com, contact@brisach.com, Tél. : +33 4 94 56 67 00 5. Mandataire du fabricant : 08287 – FR 07800 6.
