Notice d'utilisation et d'entretien

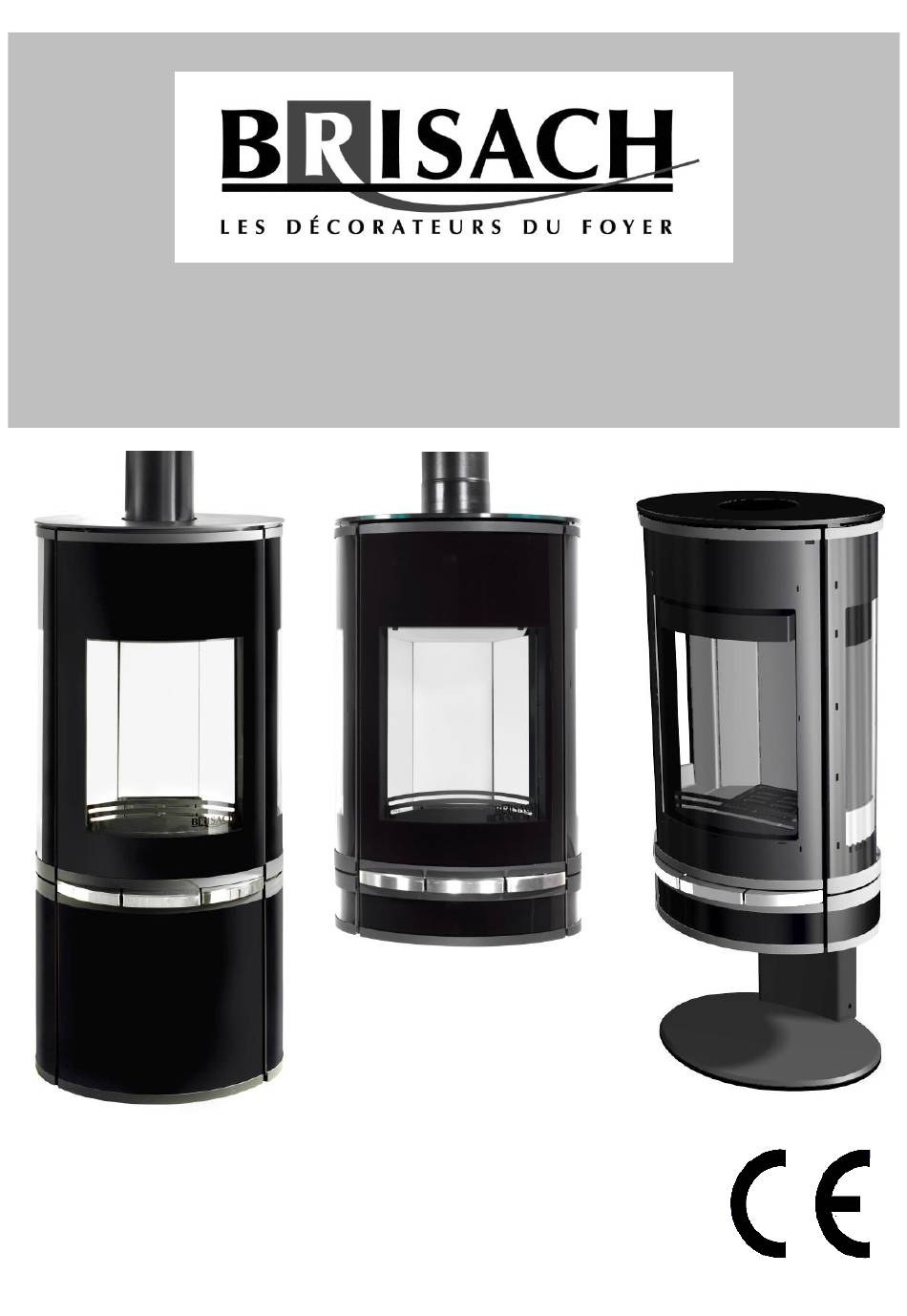

ASPEN – ASPEN WALL – ASPEN POD
ASPEN WALL
ASPEN POD
ASPEN
Notice utilisateur " ASPEN F 19/2"– Version de 23 pages du 15/07/2019
Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
Publicité
Manuels Connexes pour BRISACH ASPEN
Sommaire des Matières pour BRISACH ASPEN
- Page 1 ASPEN – ASPEN WALL – ASPEN POD ASPEN WALL ASPEN POD ASPEN Notice utilisateur " ASPEN F 19/2"– Version de 23 pages du 15/07/2019 Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
- Page 2 Commande des entrées d’air : BAB Pull » (fermeture Bac à (BRISACH AIR BOOST) porte basse) cendres Bûcher Figure 3 : ASPEN WALL/POD Porte du poêle avec système de fermeture à Pare-cendres clenche automatique et ressort de rappel de porte Bac à cendres Porte Basse Système «...
- Page 3 Figure 4 : ASPEN - dimensions et encombrement Figure 5 : ASPEN WALL - dimensions et encombrement NOT ASPEN F 19/2 Page 3 / 23...
- Page 4 Figure 6 : ASPEN POD - dimensions et encombrement NOT ASPEN F 19/2 Page 4 / 23...
- Page 5 2 cm de vos bûches permet la circulation d’air entre elles et assure une bonne combustion de votre bois. Pour toutes dimensions supplémentaires, merci de vous reporter aux figures 5 et 6 (page 3). NOT ASPEN F 19/2 Page 5 / 23...
- Page 6 2. Installation et fixation de l’ASPEN WALL : L’ASPEN WALL est un appareil conçu pour être uniquement installé fixé au mur. Vous trouverez ci-dessous les instructions pour démonter le poêle de la palette et de son support et réaliser sa fixation au mur.
- Page 7 Ôter ensuite les 4 vis de fixation transport support de transport du poêle. A noter : vous pouvez retirer le support de transport qu’une fois le poêle fixé au mur, c'est-à-dire à la fin de l’étape 4. NOT ASPEN F 19/2 Page 7 / 23...
- Page 8 2.1 Installation et fixation de l’ASPEN POD : L’ASPEN POD est un appareil conçu pour être uniquement fixé sur son pied central. Cette version étant sur pied, vérifiez que la planéité de la surface d’appui soit parfaite.
- Page 9 Oter le plateau verre supérieur pendant la durée de l’installation. Oter les 2 boulons qui brident le support de transport à la palette bois, Fig.4. Fig. 4 Bridage palette à retirer Support de transport finition finition NOT ASPEN F 19/2 Page 9 / 23...
- Page 10 Fig. 8 Le poêle est prêt à recevoir la colonne de support. NOTA : En enlevant les caches isolants vous accédez aux trappes d’entretien, cf. page 17 de la version ASPEN. Fig. 9 NOT ASPEN F 19/2 Page 10 / 23...
- Page 11 Redresser le poêle de manière à aligner les perforations hautes du poêle et celles de la colonne. Servez-vous des vis rondelles que vous avez retirez pour fixer l’ensemble. Régler le jeu de manière uniforme sur toute la hauteur avant le bridage complet, Fig.13. NOT ASPEN F 19/2 Page 11 / 23...
- Page 12 Procéder au remontage des caches isolants arrière, Fig. 16. Monter le cache bas de la colonne support à l’aide des 2 fixations de chaque côté, Fig.17. Positionner le plateau verre supérieur, Fig.18. Fig. 17 Fig. 16 Fig. 18 NOT ASPEN F 19/2 Page 12 / 23...
- Page 13 Bouton de commande des entrées d’air : Les poêles ASPEN, ASPEN WALL et ASPEN POD sont équipés du système de commande BRISACH Air Boost : système breveté de régulation de la combustion permettant de piloter les arrivées d’air par l’intermédiaire de 2 boutons.
- Page 14 Réglage de la commande d’entrée d’air en fonction de l’allure ou de la puissance souhaitée : Allure Bouton 1 Bouton 2 Allumage START Allure nominale pendant 5 à 10 min START Rechargement du bois au-delà selon puissance souhaitée Allure maxi START Allure mini NOT ASPEN F 19/2 Page 14 / 23...
- Page 15 : il est interdit de bloquer la porte en position ouverte lorsque celui- ci est en feu. Le verrouillage de la porte de l’ASPEN, l’ASPEN WALL et POD est assuré par un crochet à ressort (voir photo ci-contre). Il est important de veiller à...
- Page 16 Nettoyer régulièrement l’intérieur de la vitre de la porte de votre poêle : nous vous recommandons le nettoyage à sec à l’aide du BRISACLEAN (disponible dans les points de vente BRISACH). ATTENTION : La ou les vitres de votre poêle (intérieur et extérieur de porte ou élément d’habillage) doivent toujours être nettoyées à...
- Page 17 Idem pour l’ASPEN WALL et POD : seule différence, l’habillage arrière est composé de 2 demi- plaques démontables en desserrant les vis situées au-dessous du plateau supérieur. ATTENTION : Les trappes d’entretien donnent accès aux canalisations nécessaires à...
- Page 18 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 19 Appareil de chauffage domestique de type poêle à combustibles solides sans système de distribution d’eau chaude 4. Fabricant (Nom, raison sociale, adresse) : BRISACH DESIGN S.A.S, 109 Impasse de Chavanne, 69400 ARNAS www.brisach.com, contact@brisach.com, Tél. : +33 74 06 53 50 5. Mandataire du fabricant : 8194 –...
- Page 20 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 21 4. Fabricant (Nom, raison sociale, adresse) : BRISACH DESIGN S.A.S, 109 Impasse de Chavanne, 69400 ARNAS www.brisach.com, contact@brisach.com, Tél. : +33 4 74 06 53 50 5. Mandataire du fabricant : 8194 – CZ 74201 6.
- Page 22 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 23 4. Fabricant (Nom, raison sociale, adresse) : BRISACH DESIGN S.A.S, 109 Impasse de Chavanne, 69400 ARNAS www.brisach.com, contact@brisach.com, Tél. : +33 4 74 06 53 50 5. Mandataire du fabricant : 8194 – CZ 74201 6.
