STERNE-NORWAY
STERNE

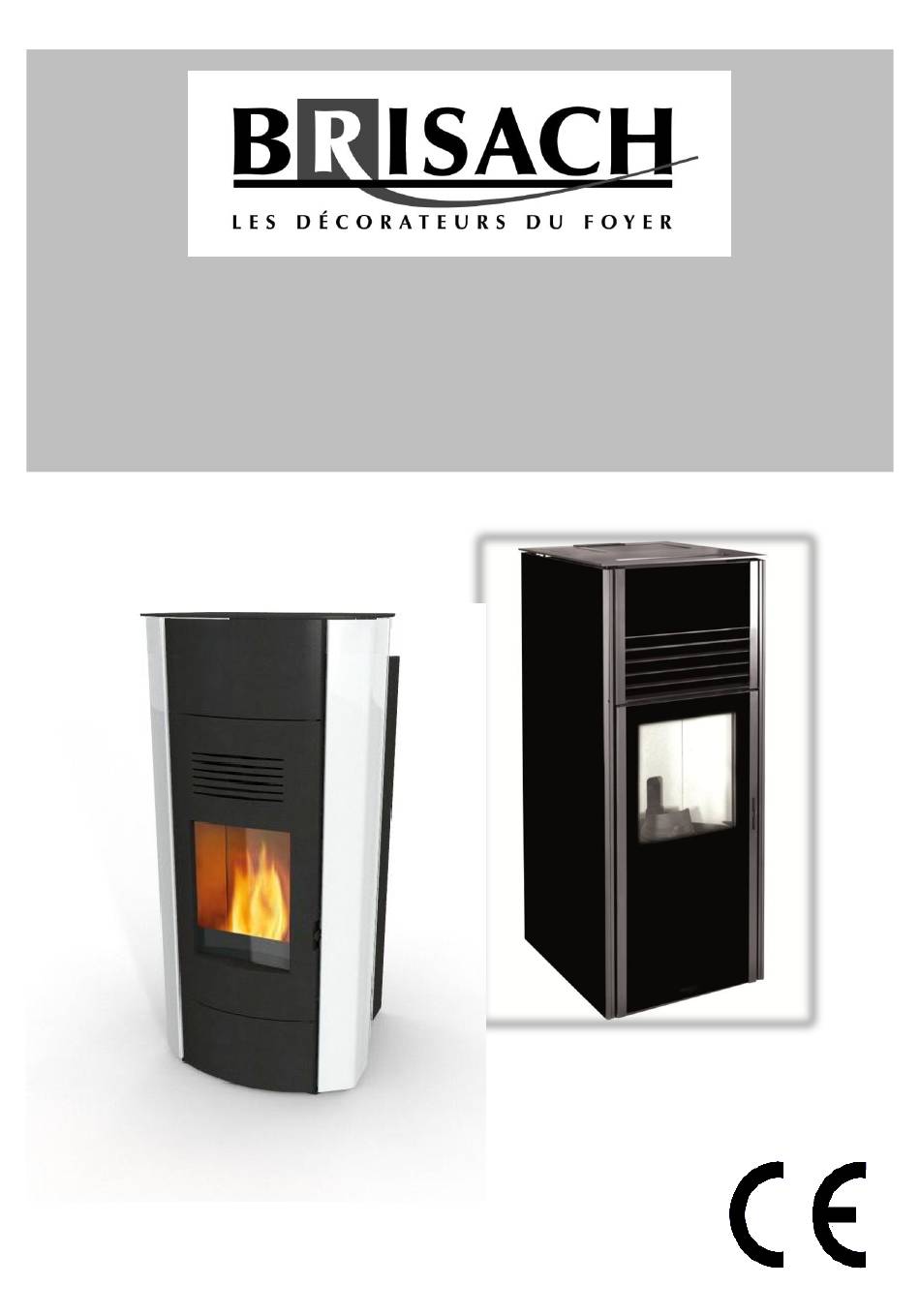

Notice utilisateur " STERNE-NORWAY F 17/1"– Version de 38 pages du 01/02/2017
Document non contractuel, BRISACH DESIGN S.A.S se réserve le droit de modifier ses modèles sans préavis.
NOTICE D'UTILISATION ET D'ENTRETIEN
POUR POÊLES A GRANULES DE BOIS
NORWAY
TERNE
Publicité
Manuels Connexes pour BRISACH STERNE
Sommaire des Matières pour BRISACH STERNE
- Page 1 NOTICE D’UTILISATION ET D’ENTRETIEN POUR POÊLES A GRANULES DE BOIS STERNE-NORWAY NORWAY TERNE STERNE Notice utilisateur " STERNE-NORWAY F 17/1"– Version de 38 pages du 01/02/2017 Document non contractuel, BRISACH DESIGN S.A.S se réserve le droit de modifier ses modèles sans préavis.
- Page 2 La responsabilité de BRISACH DESIGN S.A.S. est limitée à la fourniture de l’appareil au départ de nos entrepôts et ne pourra être retenue en cas de dégradation au cours du transport ou suite à une utilisation non conforme aux prescriptions et recommandations de la présente notice.
- Page 3 40 mm Raccordement sortie horizontale des fumées en 80 mm Trappe de maintenance pour Interrupteur et buse de sortie des branchement pour fumées cordon de raccordement Sonde de température ambiante secteur NOT STERNE-NORWAY F 17/1 Page 3 / 34...
- Page 4 Figure 2 : Dimensions et encombrement NORWAY finition Acier ou Verre NORWAY finition Pierre NOT STERNE-NORWAY F 17/1 Page 4 / 34...
- Page 5 NORWAY finition « Encastrement » NOT STERNE-NORWAY F 17/1 Page 5 / 34...
- Page 6 Figure 3 : Dimensions et encombrement STERNE NOT STERNE-NORWAY F 17/1 Page 6 / 34...
- Page 7 Liste des accessoires : Un brasier en fonte en 2 parties (NORWAY/STERNE) Une main froide pour actionner la commande d’ouverture de porte (NORWAY/STERNE) Notice NORWAY/STERNE Un Té de raccordement avec un joint d’étanchéité pour le raccordement du conduit des fumées en sortie verticale (NORWAY/STERNE) Un cordon de raccordement électrique (NORWAY/STERNE)
- Page 8 Le respect des différentes prescriptions qui suivent est Respect des distances de sécurité au impératif. poêle Votre poêle à granulés de bois BRISACH est un appareil Aucune modification du poêle à granulés de chauffage puissant qui dégage une importante de bois quantité...
- Page 9 à granulés de bois ne devant être ouvrez simplement une fenêtre à proximité du poêle pour augmenté que graduellement. Cette précaution permet permettre leur évacuation. les dilatations progressives normales survenant dans tout appareil à émission chaleur. Nous vous NOT STERNE-NORWAY F 17/1 Page 9 / 34...
- Page 10 Sécurité La société BRISACH vous rappelle que vous venez de Attention : Les poêles à granulés de bois sont chauds, faire l’acquisition d’un appareil de chauffage à bois. Cet lorsqu’ils notamment leurs surfaces extérieures, fonctionnent. Veiller à avertir les enfants qu’ils ne doivent appareil produit de la chaleur au moyen de flammes produisant elles-mêmes des fumées.
- Page 11 Chargement en granulés du poêle Le chargement en granulés de bois de votre poêle NORWAY et STERNE est très simple et se compose de Si le problème survient, il peut 4 étapes : subvenir un léger dégagement d’odeur. 1. Soulever le couvercle amovible du réservoir en appuyant dessus (système bouton poussoir) ;...
- Page 12 3 écrous papillon 1 – Démonter la trappe de maintenance arrière en dévissant les 3 écrous papillon ; 2 – Démonter le Té (ainsi que le tube Ø80 pour STERNE) de raccordement (appelé aussi Té d’inspection) en démontant le collier de serrage puis en tirant sur le Té.
- Page 13 7 – Il est fortement recommandé d’installer le NORWAY volontairement du réseau d’alimentation électrique. Toute et le STERNE selon les règles et normes en vigueur déconnexion électrique volontaire peut provoquer des (D.T.U. 24.1 et 24.2 et EN 14785), et suivant les perturbations dans le fonctionnement de l’appareil.
- Page 14 Une fois le poêle installé et toutes les opérations de raccordement réalisées, vous pouvez brancher électriquement vôtre poêle sur une prise secteur (230V, 50Hz). Il ne reste plus qu’à placer l’interrupteur en position I pour démarrer vôtre poêle et voir l’affichage du panneau de commandes apparaître. NOT STERNE-NORWAY F 17/1 Page 14 / 34...
- Page 15 Une fois le poêle raccordé sur le conduit d’évacuation et la prise électrique branchée, vous pouvez maintenant utiliser votre poêle NORWAY/STERNE. Nous vous rappelons que votre poêle NORWAY/STERNE est conçu exclusivement pour la combustion de granulés de bois de qualité. L’utilisation de combustibles solides autres que les granulés de bois (paille, maïs, etc.) est formellement interdite.
- Page 16 Pour sortir du menu, appuyer pendant 6 secondes sur le bouton Allumage et extinction du poêle Pour allumer ou éteindre le poêle NORWAY/STERNE, il suffit d’appuyer sur la touche pendant 3 secondes. Lorsque la Led placée en-dessous de ce bouton est allumée, cela signifie que le poêle est en marche.
- Page 17 Ensuite, vous pouvez sortir du Menu en appuyant pendant 6 secondes sur la touche Mode 1 (M1) : Réglage de l’horloge Pour régler la date et l’heure du poêle NORWAY/STERNE, il faut entrer dans le Menu et sélectionner l’indication « M1 : réglage de l’horloge », puis confirmer.
- Page 18 23 :30 M2-5 : Sortie A noter : Chaque programmation peut être déjà préréglée, il suffira simplement de mettre à l’état ON la programmation choisie et d’activer le Mode programmation NOT STERNE-NORWAY F 17/1 Page 18 / 34...
- Page 19 Identification des différents organes et principe de fonctionnement principe fonctionnement poêle NORWAY/STERNE est simple. Le combustible (granulés de bois) est prélevé dans le réservoir (A), au moyen d’une vis sans fin (B) activée par un motoréducteur (C) qui le transporte jusqu’au brasier de combustion (D).
- Page 20 à sec au moyen du BRISACLEAN (disponible cours fonctionnement, substances dans les points de vente BRISACH). Vous pouvez inflammables se déposent sur le verre de la porte (de également utiliser un chiffon humide si des traces très fines cendres de granulés de bois). Ces substances persistent.
- Page 21 Procéder dans l’ordre inverse pour remonter le flanc. Chaque flanc se démonte de la même façon, sachant qu’il est plus aisé de démonter le flanc gauche car les écrous sont plus faciles à atteindre. NOT STERNE-NORWAY F 17/1 Page 21 / 34...
- Page 22 Accès pour entretien du poêle STERNE: Tirer vers le haut Chaque flanc est maintenu par 4 écrous papillons situés aux quatre angles intérieurs. Pour y accéder, ouvrir la porte du poêle (cf. § 2D), dévisser légèrement les fixations situées sur les déflecteurs hauts et bas de la façade afin de pouvoir...
- Page 23 à l’arrêt et OFF s’affiche. Si l’allumage était bien avancé, le poêle effectue une phase d’extinction avant de s’éteindre et d’afficher OFF. NOT STERNE-NORWAY F 17/1 Page 23 / 34...
- Page 24 Il n’y a plus de pellet dans le réservoir AL5 échec allumage température des fumées ne Contrôler le thermostat de sécurité de dépasse pas le seuil minimum pellet (réarmement automatique) Le conduit de cheminée est obstrué NOT STERNE-NORWAY F 17/1 Page 24 / 34...
- Page 25 à 250°C est dépassé, le poêle va en modulation : (*) : Le message « hot fumi » apparait si le 1 dès l’atteinte des 270°C, le poêle se met en alarme et s’éteint. NOT STERNE-NORWAY F 17/1 Page 25 / 34...
- Page 26 8. Vues éclatées et Nomenclatures : Vous trouverez ci-dessous les vues éclatées et nomenclatures de votre poêle à granulés NORWAY et STERNE permettant de retrouver la désignation précise des pièces en cas de besoin SAV. Chambre de combustion NOT STERNE-NORWAY F 17/1...
- Page 27 Elément inférieur du creuset avec joint Ventilateur de convection Pivot charnière supérieur D.5/12-M6-L= 20 mm Plaque support de pressostat Fermeture carter inférieur Pressostat de sécurité Attache pour pressostat de sécurité Douille de blocage du motoréducteur NOT STERNE-NORWAY F 17/1 Page 27 / 34...
- Page 28 Habillage : Le poêle NORWAY existant en 4 finitions différentes, voici les éléments communs : NOT STERNE-NORWAY F 17/1 Page 28 / 34...
- Page 29 Support ailettes air Platine verre Norway Porte Montant gauche vitre Montant droit vitre Vitre sérigraphiée Norway REFRACTAIRE COTE REFRACTAIRE ARRIERE DEFLECTEUR Arrière grille d'air Plateau dessus Rehausse Plaque arrière Support main froide NOT STERNE-NORWAY F 17/1 Page 29 / 34...
- Page 30 Flancs Verre : N° Qté Description 8 Ecrou Twolock M5 Large 2 Support flanc 1 Ensemble support verre avant 1 Ensemble support verre arrière 1 Verre latéral Norway (préciser la couleur) NOT STERNE-NORWAY F 17/1 Page 30 / 34...
- Page 31 Flancs Encastrement : N° Qté Description Ensemble céramique Norway (préciser la couleur) 2 Support flanc Vis auto taraudeuse tête bombée à empreinte Torx M5x16 8 Vis BHC M6x16 à embase noire 1 Flanc encastrement NOT STERNE-NORWAY F 17/1 Page 31 / 34...
- Page 32 Habillage : Le poêle STERNE : NOT STERNE-NORWAY F 17/1 Page 32 / 34...
- Page 33 Vis CHC tête BC M4-12 Rondelle moyenne M4 Noire Ecrou H M4 Vis CHC M6-10 Vis CHC M6-40 Rondelle LL5 Vis CHC TB M5-12 Rondelle M5 Vis TBC M6x25 Réfractaire coté Réfractaire arrière Réfractaire déflecteur NOT STERNE-NORWAY F 17/1 Page 33 / 34...
- Page 34 Etat satisfaisant du conduit : OUI - NON Entreprise de ramonage (coordonnée ou Entreprise de ramonage (coordonnée ou tampon) tampon) Nom du ramoneur : Nom du ramoneur : Signature du ramoneur : Signature du ramoneur : NOT STERNE-NORWAY F 17/1 Page 34 / 34...
- Page 35 Indice de performance environnementale I’= 0,1 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
- Page 36 1/2/2017 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
- Page 37 Indice de performance environnementale I’=0,1 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
- Page 38 1/2/2017 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
