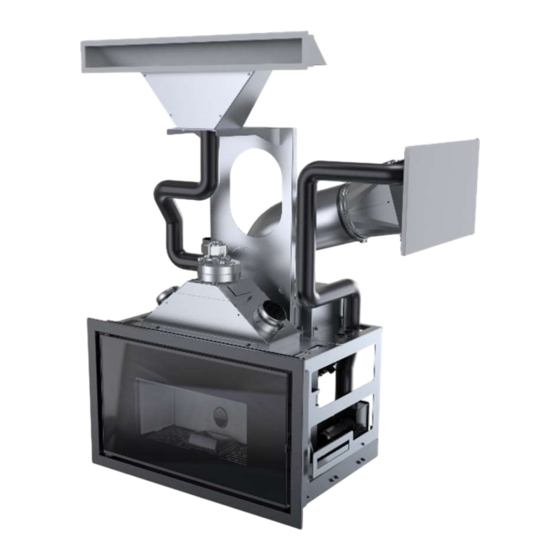

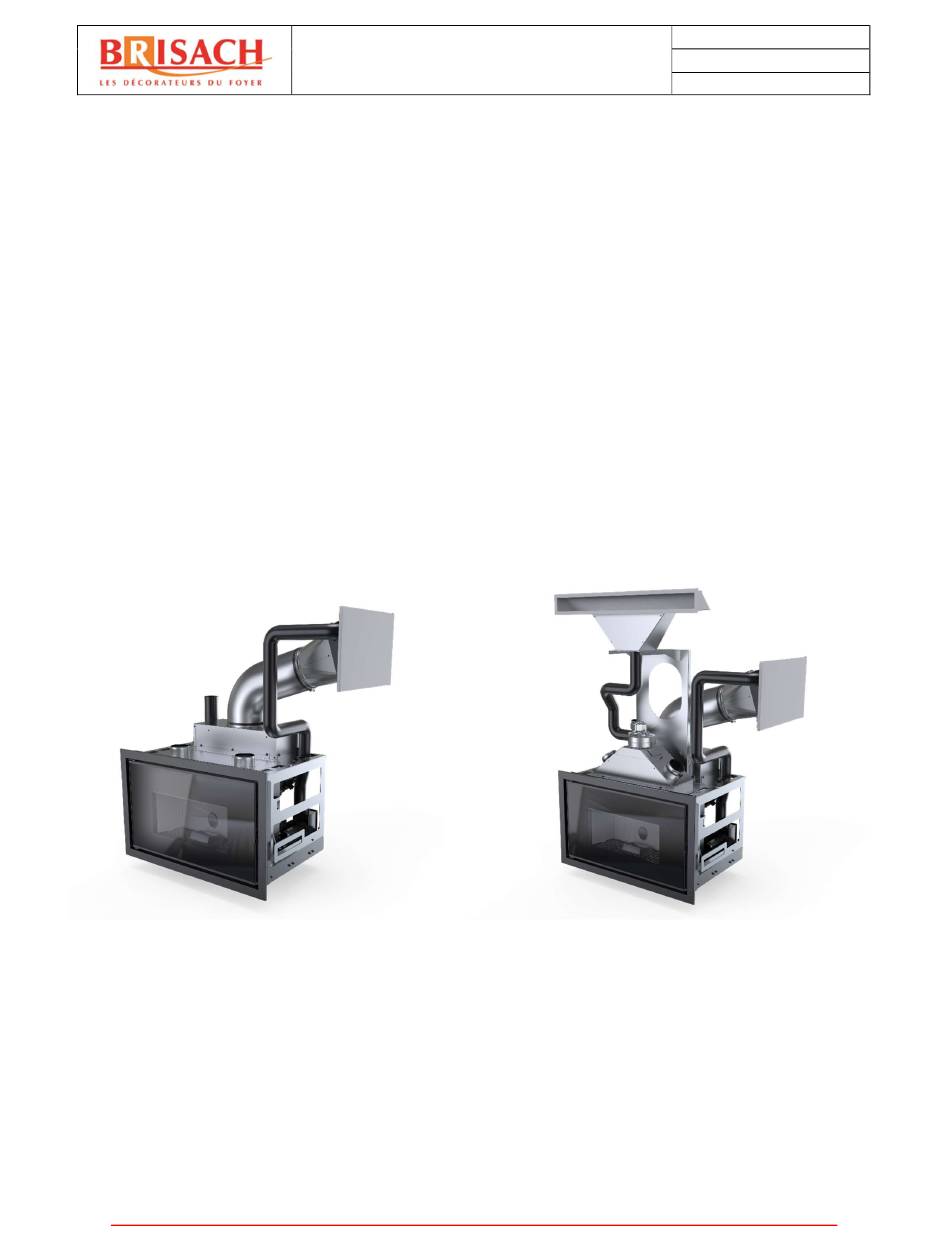

- Page 1 FPC 90- 9KW / 11 KW Page : 1 / 18 AIDE INSTALLATION FOYER FPC 90 Option kit ventilation hotte forcée Option kit ventilation déportée Foyer FPC 90 / 11KW Foyer FPC 90 / 9KW 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 2 AIDE INSTALLATION FOYER FPC 90- 9KW / 11 KW Page : 2 / 18 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 3 FPC 90- 9KW / 11 KW Page : 3 / 18 MONTAGE CHAISE - Choisir la bonne plaque de fixation du foyer (2 choix possibles) - Fixer la chaise au sol avec des fixations appropriées. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 4 AIDE INSTALLATION FOYER FPC 90- 9KW / 11 KW Page : 4 / 18 DEBALLAGE FOYER Retirer tous les accessoires présents à l’intérieur du foyer 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 5 Repérer les fils du ventilateur air chaud avant démontage. avant démontage. Montage du ventilateur air chaud + Retirer le bornier électrique des ventilateurs (bornier blanc) joint (11Kw) Déconnexion électrique des fils du ventilateur air chaud/interrupteur/masse 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 6 Démonter les 2 vis de maintien du Déconnecter le support gris sonde foyer. température. (M5 douille 8) CONSEIL : Prévoir 2 palettes supplémentaires pour désolidariser le foyer de son châssis. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 7 FPC 90- 9KW / 11 KW Page : 7 / 18 Démonter les écrous M6 douille 10 pour libérer le rail Mise en place des poignées fournies pour libérer le foyer des rails 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 8 FPC 90- 9KW / 11 KW Page : 8 / 18 Mettre l’ensemble des fils à l’intérieur Désolidariser le foyer du rail sur la du réservoir avant retrait du foyer. 3ème palette. ATTENTION CHARGE LOURDE 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 9 MONTAGE CHASSIS / FOYER Déboulonner le châssis de la palette (4XM6 douille 10) Fixation à l’aide de 4x M5 douille 8+ Mise en place du châssis sur la chaise rondelles extra-larges. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 10 Mise en place du foyer sur les rails et fixation des 4 vis de maintien (M5 douille 8) ATTENTION : retirer les fils du réservoir et les mettre sur le côté avant fixation du foyer Reconnexion électrique du ventilateur air chaud/interrupteur/bornier électrique des ventilateurs. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 11 Attention prévoir silicone pour étanchéifier Mise en place de la goulotte de la goulotte (Silicone non fourni) chargement sur le buselot à l’aide du collier fourni. Le raccord de cette gaine doit être étanche. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 12 FPC 90- 9KW / 11 KW Page : 12 / 18 MISE EN PLACE DE LA POTENCE ET DU DIFFUSEUR FRONTAL (Uniquement 11 kW) Retirer les 4 vis M5 douille 8 au niveau du buselot 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 13 Fixation de la potence (4x M5 douille 8) Mise en place de la gaine orange entre le ventilateur d’air chaud et le diffuseur d’air en métal à l’aide des colliers noirs fournis. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 14 Raccorder la gaine grise sur la boîte Raccord de la gaine grise entre la trappe d’air extérieure. et la boîte d’air extérieure. Ne pas raccorder l’arrivée d’air en direct de l’extérieur. (Passage par la trappe obligatoire.) 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 15 Raccorder électriquement les deux alu fournies entre le foyer et ventilateurs sur le bornier comme indiqué. les ventilateurs. Si les ventilateurs d’extractions ne sont pas positionnés dans la hotte, prévoir une trappe d’accès. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 16 Respecter les cotes de découpes selon la Raccorder électriquement les ventilateurs notice fournie. sur le bornier comme indiqué. Si les ventilateurs d’extractions ne sont pas positionnés dans la hotte, prévoir une trappe d’accès. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 17 Mettre en place le buselot fourni dans le kit puis raccorder la gaine d’arrivée d’air. Raccord de la gaine grise entre la trappe et la Mise en place de la gaine pour boîte d’air extérieure. l’arrivée d’air frais extérieur sur la trappe. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
- Page 18 4 écrous douille 7 de la tôle maintenant le pupitre. Mettre en place le déflecteur, ensuite la tôle et le pupitre Remettre en place de commande l’ensemble pupitre sur Resserrer les 4 vis douille 7 la trappe. 109, IMPASSE DE CHAVANNE – 69400 ARNAS –BRISACH DESIGN S.A.S...
