5. Utilisation du clavier (Standard sur les unités IP55 & IP66)
Le variateur est configuré et son fonctionnement est contrôlé par le biais d'un clavier à 7 boutons (Start, Stop, Navigate, Up, Down, Hand,
Auto) et d'un affichage OLED.
5.1.

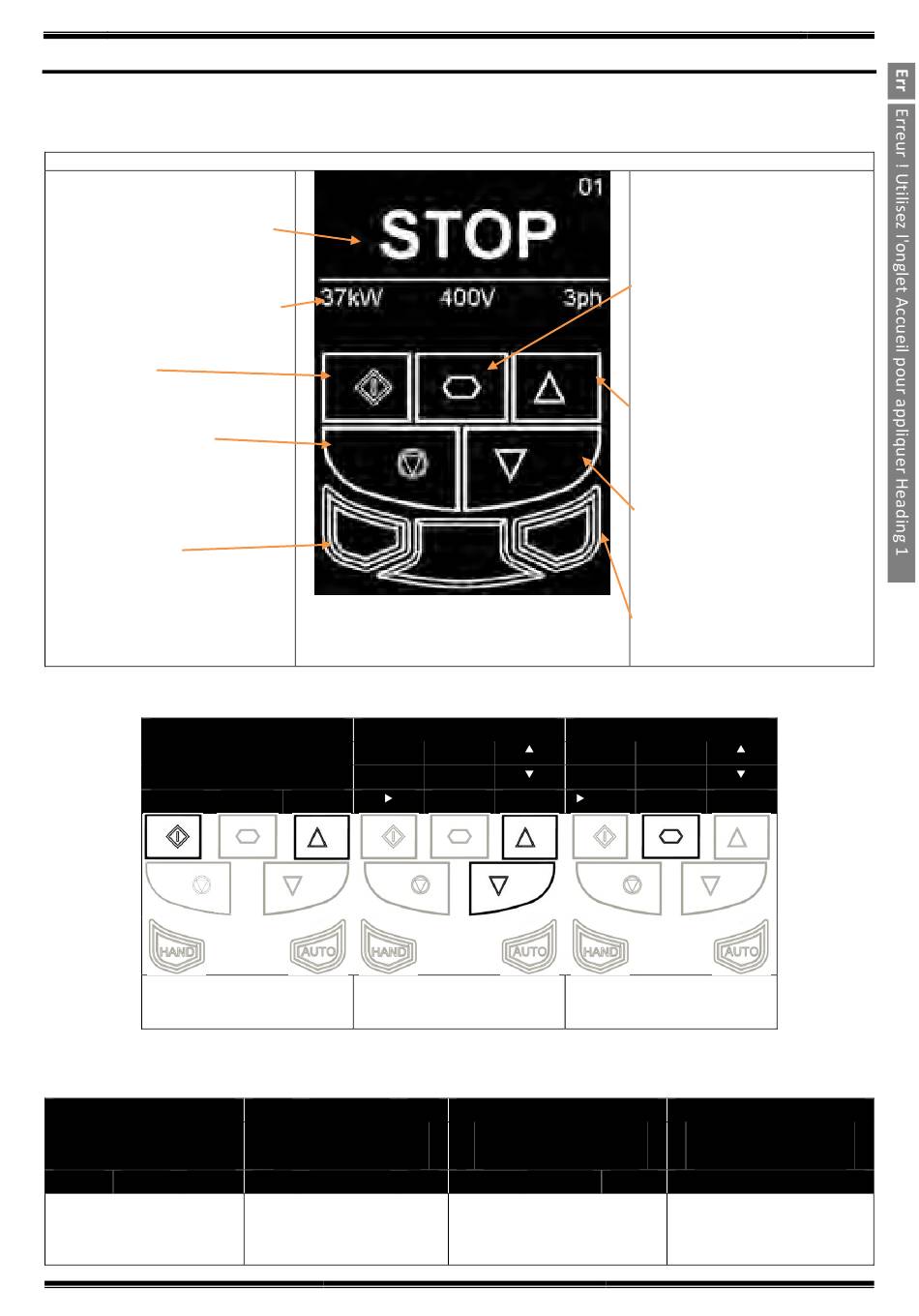

Disposition et fonctions du clavier

Afficheur principal
Affiche les données relatives à la
programmation ainsi que les
paramètres sélectionnés ex. vitesse
moteur, courant moteur etc...
Information d'opération
Permet une visualisation permanente
des informations les plus importantes,
ex. Courant de sortie et puissance
Start (Marche)
En mode clavier, permet de mettre en
marche un variateur arrêté.
Stop / Reset (RAZ/Arrêt)
Permet de réinitialiser un défaut
variateur. En mode clavier, permet
d'interrompre le fonctionnement d'un
variateur en marche.
Hand (Manu)
Utilisé pour mettre le variateur en
mode Manuel (Clavier).
5.2. Sélection de la langue
STOP
37kW
Maintenir les touches Start et
Haut pendant au moins 1s
5.3.

Affichages en fonctionnement

INHIBIT
37kW 400V 3Ph
S'affiche lorsque le circuit
d'activation est ouvert
www.esco-transmissions.fr
Guide de l'Utilisateur pour variateur Optidrive Eco Révision 2.01
Select Language
400V 3Ph
Utiliser les touches Haut et Bas
pour sélectionner la langue
STOP
37kW 400V
S'affiche lorsque le variateur
est activé, et que le moteur est
arrêté (Pas de consigne de
vitesse)
Afficheur OLED
Select Language
Español
Deutsch
English
Presser le boutton Navigation
Output Frequency
23.7 Hz
H
3Ph
24.2A
Variateur en fonctionnement,
l'afficheur indique les valeurs de
sortie (Vitesse, courant,
fréquence)
Clavier
Permet d'accéder à la programmation
du variateur et permet son contrôle
lorsque le mode manuel est
sélectionné
Navigate (Navigation)
Permet d'afficher des informations en
temps réel, d'accéder et de quitter le
mode de modification des paramètres
et d'enregistrer les modifications de
paramètres
Up (Haut)
Permet d'augmenter la vitesse en
mode temps réel ou d'augmenter les
valeurs de paramètres en mode de
modification de paramètres.
Down (Bas)
Permet de réduire la vitesse en mode
temps réel ou de réduire les valeurs
de paramètres en mode de
modification de paramètres
Auto
Utilisé pour mettre le variateur en
mode Automatique (Bornier).
Español
Deutsch
English
pour valider la langue
sélectionnée.
Under Voltage
U-Volt
12.3kW Press STOP key to reset
Exemple d'affichage d'un
défaut de Sous-tension.
