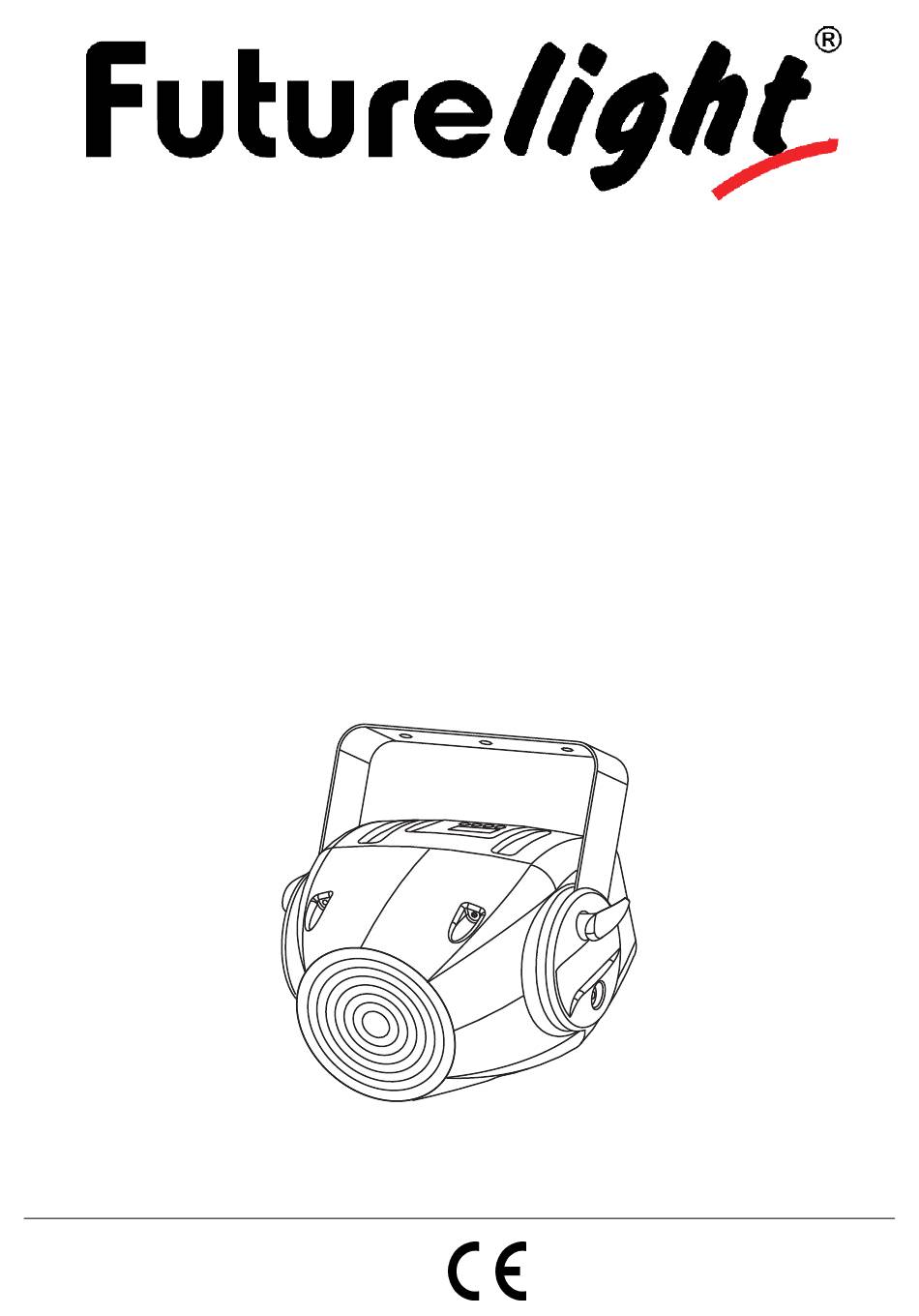

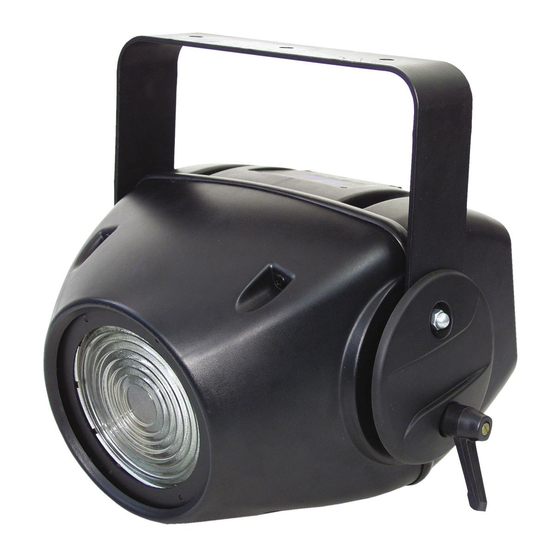

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PCC-500 Professional Colour-Changer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Des Matières

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire/Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Überkopfmontage............................10 Anschluss ans Netz............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 BEDIENUNG ..............................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/84 00026543.DOC, Versiom 1.5...

  • Page 45: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT PCC-500. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le PCC-500 de son emballage.
  • Page 46 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.

  • Page 47: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des températures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.

  • Page 48: Description De L'appareil

    L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance. Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité...

  • Page 49: Aperçue Des Parties

    Aperçue des parties (1) Lentille Fresnell (2) Boîtier (3) Vis de boîtier (4) Unité de contrôle (5) Lyre de fixation (6) Vis de la lyre (7) Véntilateur (8) Sortie DMX (9) Entrée DMX (10) Oeillet de sécurité (11) Système de lampe (12) Alimentation (13) Porte-fusible (14) Interrupteur On/Off...

  • Page 50: Installation

    INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe HPL 230 V/575 W G-9,5. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).

  • Page 51: Ajustage De La Lampe

    Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe. Allumez la lampe, ouvriez le shutter et l'iris, ajustez l'intensité du dimmeur à 100 % et directionnez le rayon de lumière sur une surface plane (mur).

  • Page 52: Alimentation

    Si l'appareil doit être décroché du plafond ou de poutres élevées, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installer l'appareil de manière qu’il puisse osciller librement dans l‘espace. Attention: En tombant, les appareils en montage par dessus peuvent causer des blessures considérables! En cas de doutes concernant la sécurité...

  • Page 53: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. Ne pas oublier que l’adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d’emploi du contrôleur utilisé...

  • Page 54: Maniement

    Protocôle DMX. Codage du projecteur L'unité de contrôle du PCC-500 permet de coder l'adresse initiale DMX des projecteurs. L'adresse initiale est le premier canal à partir le projecteur répond au contrôleur DMX. Lorsque vous codez l'adresse initiale au canal 5, le PHW-710 occupera les canaux 5 à 8.

  • Page 55: Protocôle Dmx

    Protocôle DMX Canal de contrôle 1 - Roue de couleurs Changement linéaire des couleurs selon le mouvement du régulateur. Vous pouvez arrêter le changeur de couleur à la position désirée. Decimal Hexad. Percentage S/F Caractéristique 0 21 00 15 0% 8% S Ouvert/blanc 22 43 16 2B...

  • Page 56: Control Board

    Control Board L'unité de contrôle offre plusieurs caractéristiques, par exemple pour ajuster l’addresse DMX, commencer le programme integré ou faire un reset. Pressez et maintenez la touche Mode/Enter pour acceder au menu principal. Pressez la touche Up ou Down pour mouver dans le menu principal. Pressez la touche Mode/Enter pour confirmer la séléction. Pressez la touche Up ou Down pour changer la sélection.

  • Page 57: Fonctions Principales

    Fonctions principales - Menu principal 0 • Pressez la touche Mode/Enter pour acceder au menu principal "MODE" (affichage clignote). • Pressez la touche Mode/Enter et choississez "ADDR", “RUN” ou "DISP" en pressant la touche Up ou Down. • Pressez la touche Mode/Enter pour choississer le sous-menu désiré. - DMX 512 Codage de l'adresse initiale, ajustement Slave - DMX 512 Codage de l'adresse initiale Cette fonction permêt d'ajuster l'adresse initiale DMX grâce au Control Board.
  • Page 58 - Appeler le programme interne, ajustement Master La fonction "RUN" permêt d'appeler le programme interne. Vous pouvez définer le numéro de steps sous Step. Vous pouvez éditer les scènes individuelles sous Edit. Vous pouvez appeler les scènes automatiquement (AUTO), c'est à dire avec le step-time ajusté, ou contrôlé par le son (SOUND). La sélection "ALON"...
  • Page 59 - Menu principal 1 • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Pressez la touche Up pour choississer “SET”. - Préchauffage de lampe Cette fonction permêt d'ajuster du préchauffage de lampe désirée entre 0 et 10 %. •...
  • Page 60 - Retablir à la configuration initiale Cette fonction permêt de retablir l'appareil à la configuration initiale. Tous les ajustements soient retablis sur la valeur prédéterminée à l’usine (gris). Toutes scènes mémorisées soient perdues. • Choississez “LODA” en pressant la touche Up ou Down. •...
  • Page 61 • Choississez le canal désiré en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique “XXXX”, “X” signifique le paramètre de calibration. • Choississez le paramètre de calibration désiré en pressant la touche Up ou Down (-128 à 127). •...
  • Page 62 • Pressez la touche Mode/Enter, l'affichage indique“RE-XX”, “XX” signifique le numéro total des scènes à mémoriser et que vous pouvez mémorisez dans le “RUN”. P. ex. quand “XX” est 05, ça signifique que les premier 5 scènes mémorisée en “EDIT” se trouvent dans le “RUN”. •...

  • Page 63: Avis D'erreur Et D'information

    Avis d'erreur et d'information Quand vous mettre l'appareil en service, il fait un Reset. Quand l'affichage indique “XXEr”, il y a un erreur sur un un plusieures canaux. “XX” signifique le canal réspectif. Quand l'affichage indique p.ex. “01Er”, ça signifique un erreur sur canal 1. Quand il y a autres erreurs sur canal 1 et 2, les avis d'erreur “01Er”, “02Er”...

  • Page 64: Remplacer Le Fusible

    Wizard-512 USB DMX-Software + Interface N° d'art. 51860102 Wizard-1024 USB DMX-Software + Interface N° d'art. 51860110 FUTURELIGHT DES-3 Fiche termination 3pôle N° d'art. 51834001 FUTURELIGHT FS-1 for PCC-250/500 N° d'art. 51840956 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis.
