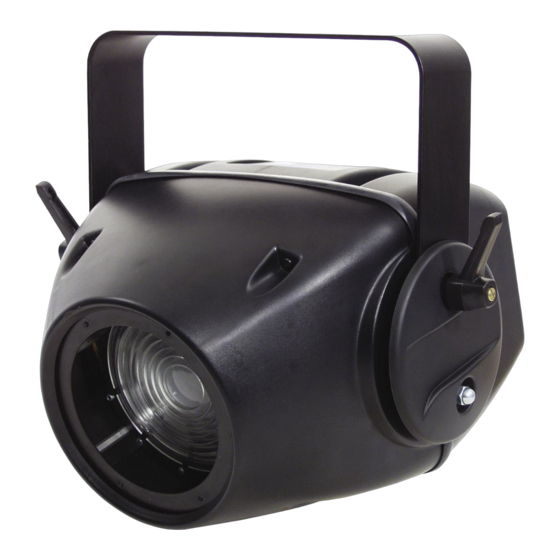

Futurelight PCC-250 Mode D'emploi
  1. Manuels
  2. Marques
  3. Futurelight Manuels
  4. Équipement d'éclairage
  5. PCC-250
  6. Mode d'emploi

Futurelight PCC-250 Mode D'emploi

Masquer les pouces
Table des Matières
Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PCC-250
Professional Colour-Changer
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Table des Matières
loading

Manuels Connexes pour Futurelight PCC-250

Sommaire des Matières pour Futurelight PCC-250

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PCC-250 Professional Colour-Changer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/89 51840900_V_1_2.DOC...

  • Page 48: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT PCC-250. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le PCC-250 de son emballage.
  • Page 49 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.

  • Page 50: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des températures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.

  • Page 51: Description De L'appareil

    • Programme de test intégré • Reset contrôlable par télécommande • Zoom motoriséee • Pour lampe MSD/HSD 250 ou MSD 250/2 • Contrôlable via DMX-512 par chaque contrôleur DMX standard • Contrôleurs appropriés de FUTURELIGHT: contrôleur EX-6, CP-256/32 Controller 51/89 51840900_V_1_2.DOC...

  • Page 52: Aperçue Des Parties

    Aperçue des parties (1) Lentille Fresnell (2) Boîtier (3) Vis de boîtier (4) Unité de contrôle (5) Lyre de fixation (6) Vis de la lyre (7) Véntilateur (8) Entrée DMX (9) Sortie DMX (10) Système de lampe (11) Alimentation (12) Porte-fusible (13) Interrupteur On/Off 11 12 (14) Touche Mode...

  • Page 53: Installation

    INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 ou MSD 250/2 GY-9,5. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).

  • Page 54: Ajustage De La Lampe

    Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe. Allumez la lampe, ouvriez le shutter et l'iris, ajustez l'intensité du dimmeur à...

  • Page 55: Danger D'incendie

    Si le projecteur doit être décroché du plafond ou de poutres élevées, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installer le projecteur de manière qu’il puisse osciller librement dans l‘espace. Attention: En tombant, les projecteurs peuvent causer des blessures considérables! En cas de doutes concernant la sécurité...

  • Page 56: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Projector 3 Projector 2 Projector 1 Starting address 13 Starting address 7 Starting address 1 120 Ohms DMX-512 Controller Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement.

  • Page 57: Alimentation

    Protocôle DMX. Codage du projecteur L'unité de contrôle du PCC-250 permet de coder l'adresse initiale DMX des projecteurs. L'adresse initiale est le premier canal à partir le projecteur répond au contrôleur DMX. Assurez-vous qu'il n' y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX.

  • Page 58: Protocôle Dmx

    1. Après avoir mis l'appareil sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à la douille entrée DMX, l'affichage indique "A.001" avec l'adresse actuelle. S' il n'y a pas de signaux DMX à la douille entrée DMX, l'affichage clignote "A001" avec l'adresse actuelle. Cette situation est possible quand: -la fiche 3-pôle XLR (câble avec les signaux DMX du contrôleur) n'est pas connectée à...
  • Page 59 Canal de contrôle 5 - Inténsité dimmeur Ce canal est seulement actif, quand le canal 4 est mis à 32-63. Avec la fonction "RDIM", vous pouvez inverser le dimmeur. Decimal Hexad. Percentage S/F Caractéristique 0 255 00 FF 0% 100% F Ajustement continue de l'inténsité...

  • Page 60: Control Board

    Control Board L'unité de contrôle offre plusieurs caractéristiques, par exemple pour ajuster l’addresse DMX, allumer ou éteindre la lampe, commencer le programme integré ou faire un reset. Pressez et maintenez la touche Enter pour acceder au menu principal. Pressez la touche Up pour mouver dans le menu principal.

  • Page 61: Fonctions Principales

    Fonctions principales - Menu principal 0 ♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal "MODE" (affichage clignote). ♦ Pressez la touche Enter et choississez "ADDR", “RUN” ou "DISP" en pressant la touche Up. ♦ Pressez la touche Enter pour choississer le sous-menu désiré. - DMX 512 Codage de l'adresse initiale, ajustement Slave - DMX 512 Codage de l'adresse initiale Cette fonction permêt d'ajuster l'adresse initiale DMX grâce au Control Board.
  • Page 62 - Appeler le programme interne, ajustement Master La fonction "RUN" permêt d'appeler le programme interne. Vous pouvez définer le numéro de steps sous Step. Vous pouvez éditer les scènes individuelles sous Edit. Vous pouvez appeler les scènes automatiquement (AUTO), c'est à dire avec le step-time ajusté, ou contrôlé par le son (SOUND). La sélection "ALON"...
  • Page 63 Lamp - Menu principal 1 ♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote). ♦ Pressez la touche Up pour choississer “LAMP”. - Allumer/éteindre la lampe Cette fonction permêt d'allumer et éteindre la lampe grâce à l'unité de contrôle. ♦...
  • Page 64 Rest - Reset Cette fonction permêt d'effectuer un Reset grâce à l'unité de contrôle. ♦ Choississez “rEST” en pressant la touche Up. ♦ Pressez la touche Enter, l'affichage indique “ON” ou “OFF”. ♦ Pressez la touche Up pour choississer “ON” quand vous voulez activer cette fonction ou “OFF” si pas. ♦...
  • Page 65 - Menu principal 4 ♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote). ♦ Pressez la touche Up pour choississer “TIME”. - Heures de foncionnement d'appareil Cette fonction permêt d'afficher les heures de foncionnement d'appareil. ♦...
  • Page 66 - Editer le programme Cette fonction permet d'éditer le programme que peut être appêler sous “RUN”. a) Editer via Control Board ♦ Choississez “SC01” en pressant la touche Up. ♦ Pressez la touche Enter, l'affichage indique “SCXX”, “X” signifique le numéro de la scène à editer. ♦...

  • Page 67: Avis D'erreur Et D'information

    Avis d'erreur et d'information Quand vous mettre l'appareil en service, il fait un Reset. Quand l'affichage indique “XXEr”, il y a un erreur sur un un plusieures canaux. “XX” signifique le canal réspectif. Quand l'affichage indique p.ex. “03Er”, ça signifique un erreur sur canal 3. Quand il y a autres erreurs sur canal 1, 2 et 4, les avis d'erreur “01Er”, “02Er”,”03Er”...

  • Page 68: Remplacer Le Fusible

    N° d'art. 89106115 SYLVANIA BA250/2 SE D 90V/250W GY-9.5 N° d'art. 89106120 OSRAM HSD250/80 90/250W GY9.5 3000h 8000K N° d'art. 89106210 FUTURELIGHT FS-1 for PCC-250/500 N° d'art. 51840956 Barndoors for PCC-250/PCC-500 N° d'art. 51840955 FUTURELIGHT EX-6/32 contrôleur N° d'art. 51834046 FUTURELIGHT EX-8/32 contrôleur...
