Figure 4-6
4.6.1.1

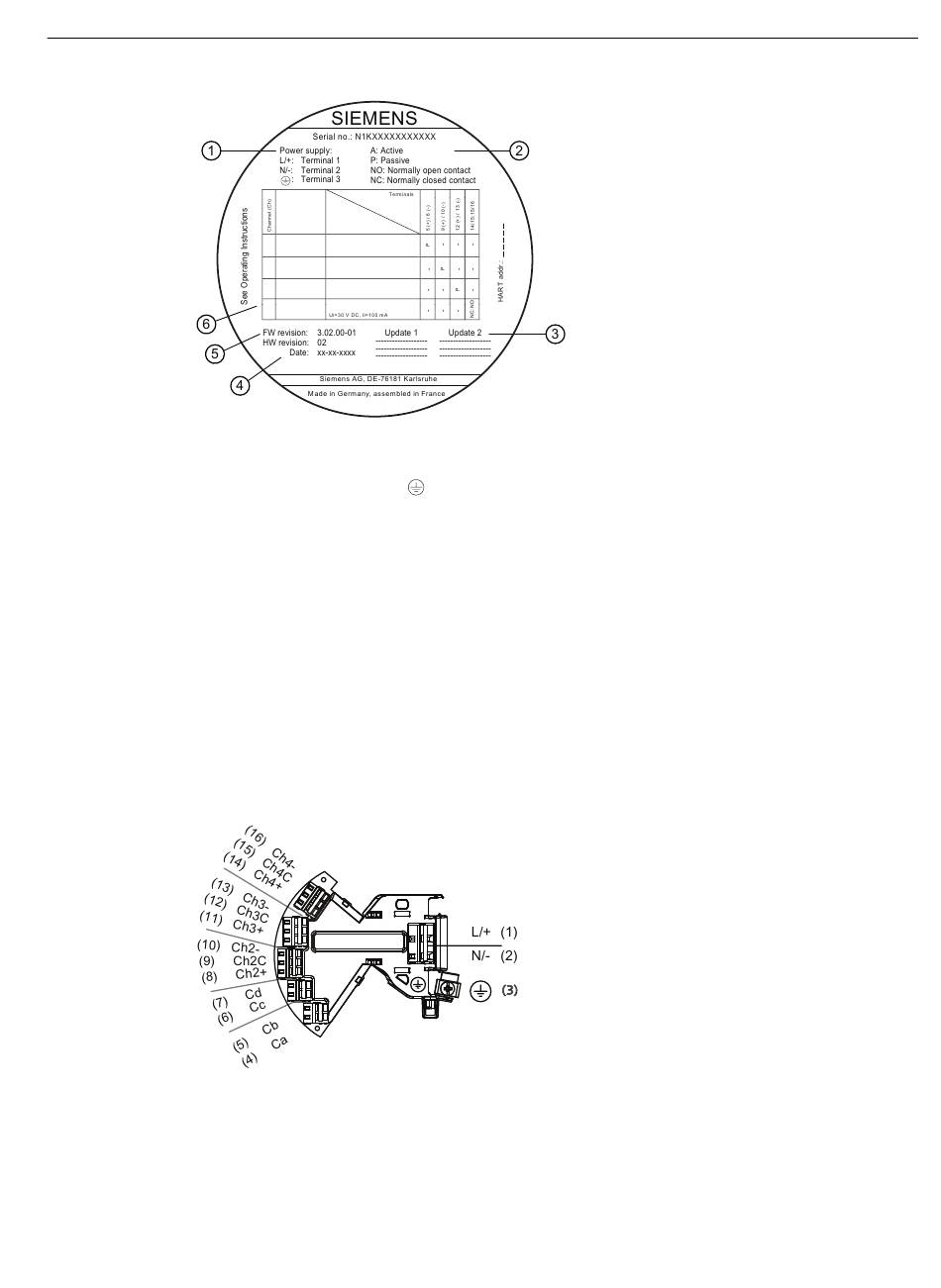

Disposition des bornes (boîtier industriel)
Le tableau suivant montre :
• la correspondance câbles / bornes
• la configuration matérielle et logicielle des voies
SITRANS FS130 & FS230
Notice de service, 06/2024, A5E38755607-AG
Function
Description
RL <500 Ohm (HART ≥230 Ohm)
Active: Uo=28 V, Io=87mA
Current Output
1
- 4 to 20 mA,
Passive : Ui=30 V DC, Ii=100 mA
Signal Output
RL <500 Ohm
- C: 0/4 to 20 mA
Active: Uo=28 V, Io= 87 mA
2
- F: fmax 10 kHz
Passive: Ui=30 V DC, Ii=100 mA
Active: Uo=28 V, Io=87 mA
3
Signal Input
Passive : Ui=30 V DC, Ii=100 mA
4
Relay Output
Raccordements de
L/+
l'alimentation élec‐
N/-
trique
Légende des sym‐
A
boles
P
NO
NF
Mises à jour (à remplir selon les mises à jour firmware et matérielles)
Date de configuration des appareils
Versions initiales firmware et matérielles
Configuration des voies 1, 2, 3 et 4
Etiquette de configuration
4.6 Raccordement du boîtier industriel
Boîtier 1
Boîtier 2
Boîtier 3
Configuré comme entrée/sortie actives
Configuré comme entrée/sortie passives
Raccordé sous la forme d'un contact à fermeture
Raccordé sous la forme d'un contact à ouverture
Raccordement
