Messa in funzione

Regolazione del pressostato gas/pressostato d'aria

Controllo funzionamento

Controllo funzionamento
Un controllo di sicurezza del monitoraggio
fiamma dev'essere eseguito sia in occasione
della prima messa in funzione, sia dopo aver
effettuato delle revisioni o dopo un lungo
periodo di inattività dell'impianto.
- Prova di avviamento con valvola del gas
chiusa: al termine del tempo di sicurezza il
programmatore di comando deve spostarsi
su anomalia !
- Avviamento normale: quando il bruciatore è
in funzione, chiudere la valvola del gas:
dopo lo spegnimento della fiamma il pro-
grammatore di comando deve spostarsi su
anomalia !

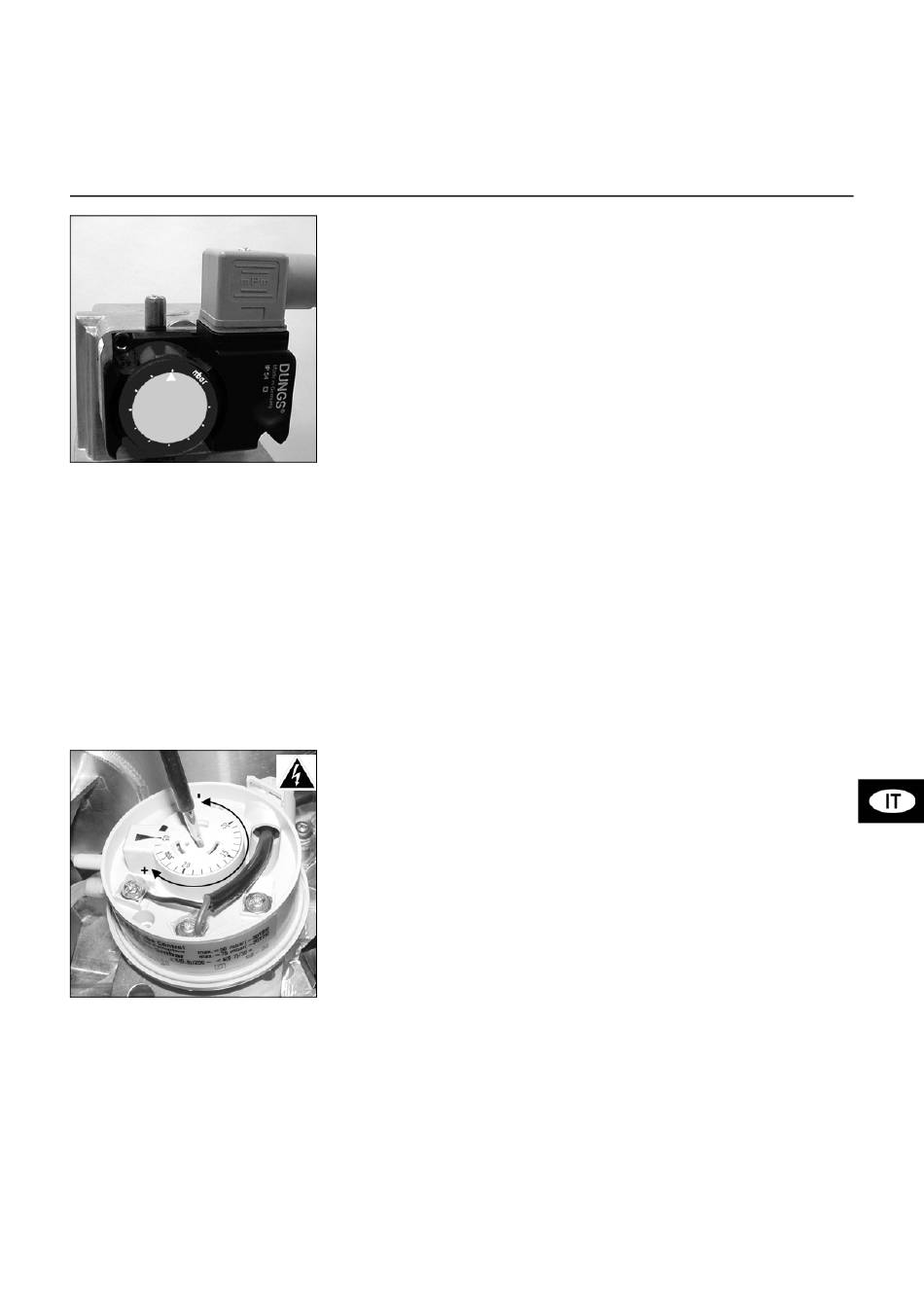

Regolazione e controllo del pressostato
gas
• Collegare un manometro alla presa di
pressione (a monte della valvola).
• Rilevare la pressione di ingresso effettiva.
• Mettere in funzione il bruciatore.
• Chiudere lentamente il rubinetto a sfera del
gas finché non viene raggiunta la
pressione di ingresso minima.
• Mediante rotazione del disco del presso-
stato in senso orario (+) cercare il valore di
disinserzione.
Il bruciatore si arresta a causa della
mancanza di gas.
• Impostare il disco del pressostato sul 90%
del valore di disinserzione.
• Confermare la regolazione mediante un
nuovo tentativo. Il pressostato è impostato.
- Avviamento normale: durante la pre-
aerazione o il funzionamento interrompere
il contatto con il pressostato per l'aria: Il
programmatore di comando e sicurezza
deve spostarsi immediatamente su
anomalia !
- Prima dell'avviamento bypassare il presso-
stato d'aria: Il bruciatore si attiva per ca. 2-
3 secondi, quindi ha luogo uno spegni-
mento per anomalia. Dopo 10 sec. questa
breve anomalia viene automaticamente
resettata dal programmatore e viene effet-
tuato un secondo tentativo di avviamento
(il motore entra in funzione per 2-3
secondi). Se il contatto con il pressostato
dell'aria è ancora sempre chiuso (ad
esempio saldato) ha luogo un vero e
proprio spegnimento per anomalia. Se
tuttavia il contatto con il pressostato
Regolazione pressostato d'aria
Per la regolazione della pressione di disinse-
rimento:
• Mettere in funzione il bruciatore.
• Aumentare il punto di commutazione
ruotando la scala di regolazione verso
destra, finché il bruciatore non si spegne.
• Impostare il punto di commutazione ca. 15
% al di sotto della pressione di disinnesto
attualmente presente.
02/2008 - Art. Nr. 13 020 862A
dell'aria entro questi 10 sec. viene aperto
(ad esempio dal motore in partenza), avrà
luogo un avviamento normale.
