Montage
Elektroanschluß
Schauglaskühlung / Abgaswege
Die Elektroinstallation und
Anschlussarbeiten werden aus-
schließlich vom Elektrofachmann
ausgeführt. Die VDE- und EVU-Vor-
schriften und Bestimmungen sind
dabei zu beachten.

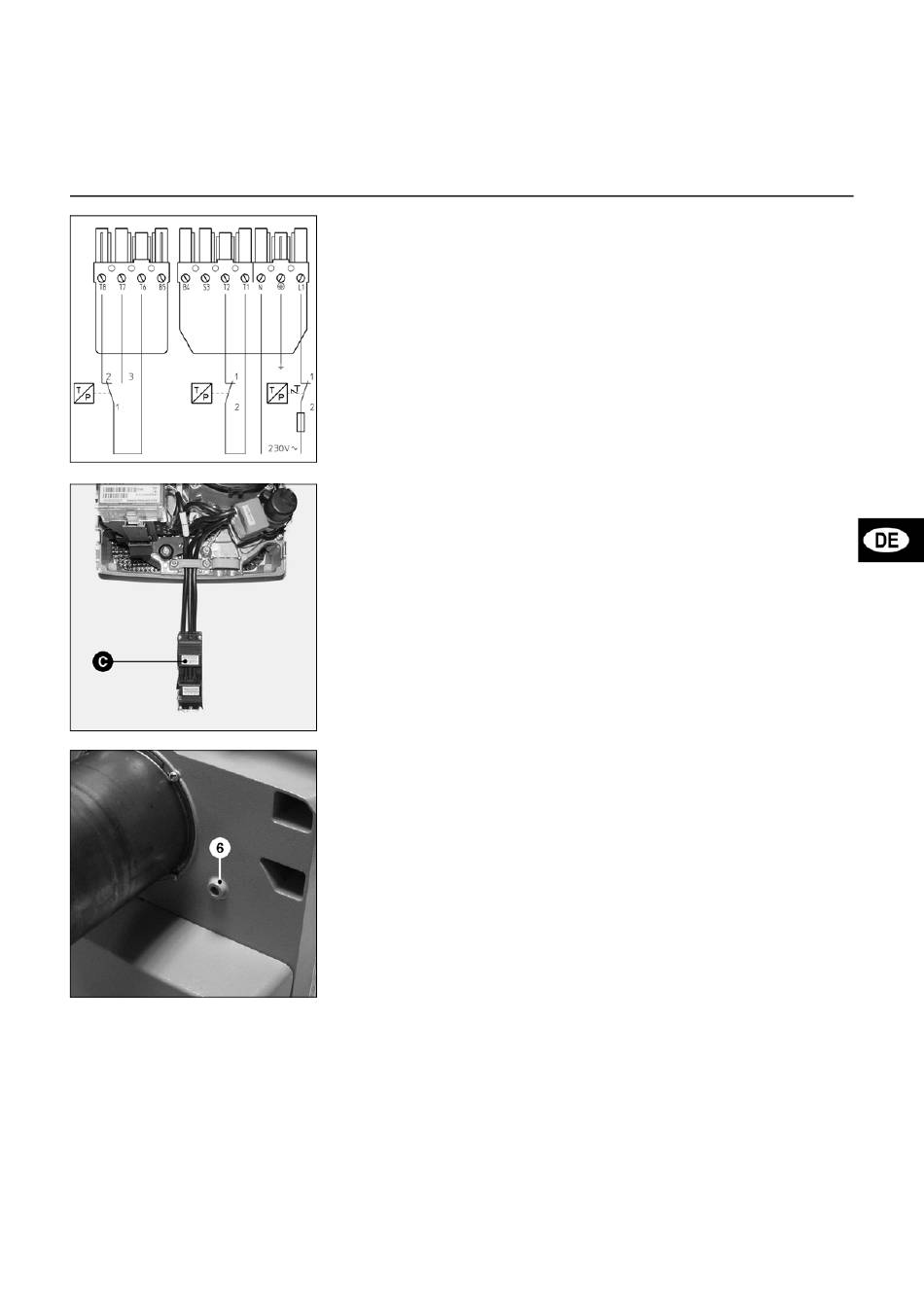

Elektrischer Anschluss
• Überprüfen, ob Netzspannung der
angegebenen Betriebsspannung von
230 V, 50 Hz. entspricht
Brennerabsicherung: 10A
Elektrische Steckverbindung
• Brenner und Wärmeerzeuger
(Kessel) werden über eine siebenpo-
lige und vierpolige Steckverbindung
miteinander verbunden.Der Brenner
Elektroanschluß Sicherheitshaupt-
gasventil.
Das Sicherheitshauptgasventil
(bauseits) wird auf dem Stecker C
aufgelegt.
Schauglaskühlung
Das Brennergehäuse kann mit einem
R1/8" Anschluss zur Aufnahme einer
Leitung zur Schauglaskühlung des
Kessels versehen werden.
• Dazu Gußvorsprung 6 durchbohren
und 1/8" Gewinde schneiden.
• Für Anschlussnippel und Ver-
bindungsschlauch Zubehör Art. Nr.
12056459 verwenden.
02/2008 - Art. Nr. 13 020 862A
muss mit einer den geltenden
Normen entsprechenden omnipola-
ren Abschaltvorrichtung vom Netz
getrennt werden können. Der Durch-
messer der auf diesem Stecker
angeschlossenen Kabel muss
zwischen 8,3 und 11 mm liegen.
Anschluss Gasarmatur
• Anschluss der Gasarmatur mit den
am Brenner befindlichen Steckern
(schwarz auf schwarz, grau auf grau)
herstellen.

In Belgien muss Relaiskit mit
Art. Nr. 13013508 verwendet
werden.
Abgasanlage
Um evtl. ungünstige Schallemissionen
zu vermeiden, sollte bei der rauchgas-
seitigen Anbindung des Kessels auf
rechtwinklige Anschlussstücke verzich-
tet werden.
11
