F
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
•
Positionner les pieds du poste de soudage dans les encoches prévues à cet effet (A).
•
Fixer les plaques de fixation au chariot de transport respectivement avec 2 x M8x16 (A).
•
Démonter la poignée de transport du poste monté (B).
•
Assembler la plaque de support du poste avec l'entretoise en tôle (C).
•
Monter les plaques avec les vis à six pans creux M8x40 retirées de la poignée de transport
auparavant et les fixer au chariot de transport respectivement avec 2 x M8x16 (D).
•
Positionner les pieds du poste de soudage dans les encoches prévues à cet effet (E).
•
Fixer les plaques de fixation à la plaque de support du poste respectivement avec 2 x M8x16 (E).
•
Monter le serre-flan du poste sur le chariot de transport respectivement avec 2 x M8x16 (F).
099-001345-EW502
16.11.2012
0
Vis à tête bombée M8x16
Plaque de fixation
Pieds du poste
Vis pour clés Allen M8x40
Poignée de transport
Plaque de support du poste
Entretoise en tôle
Traverse en tôle
Serre-flan du poste
Structure et fonctionnement
9

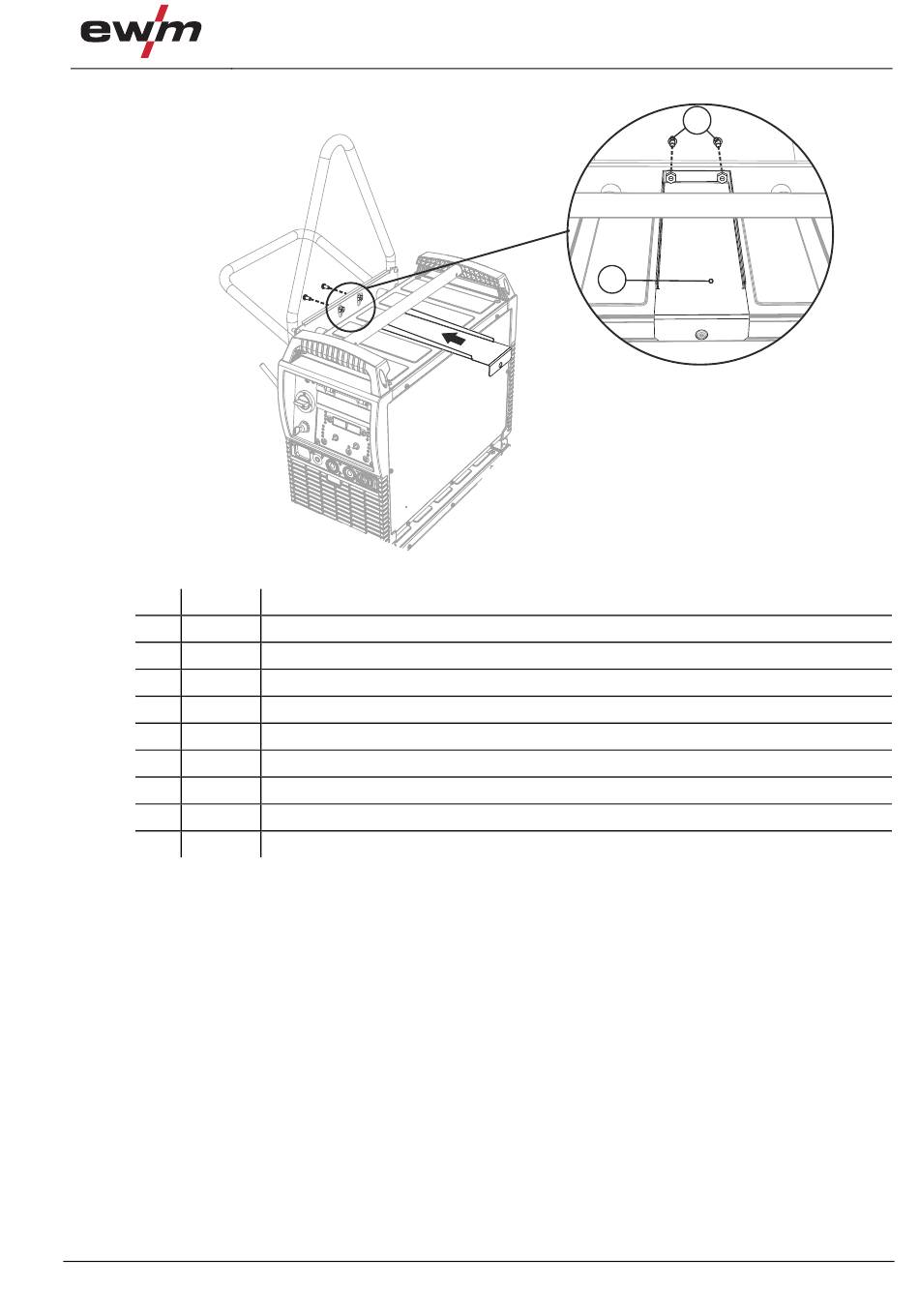

Illustration 5-7
Fixation du poste de soudage
1
