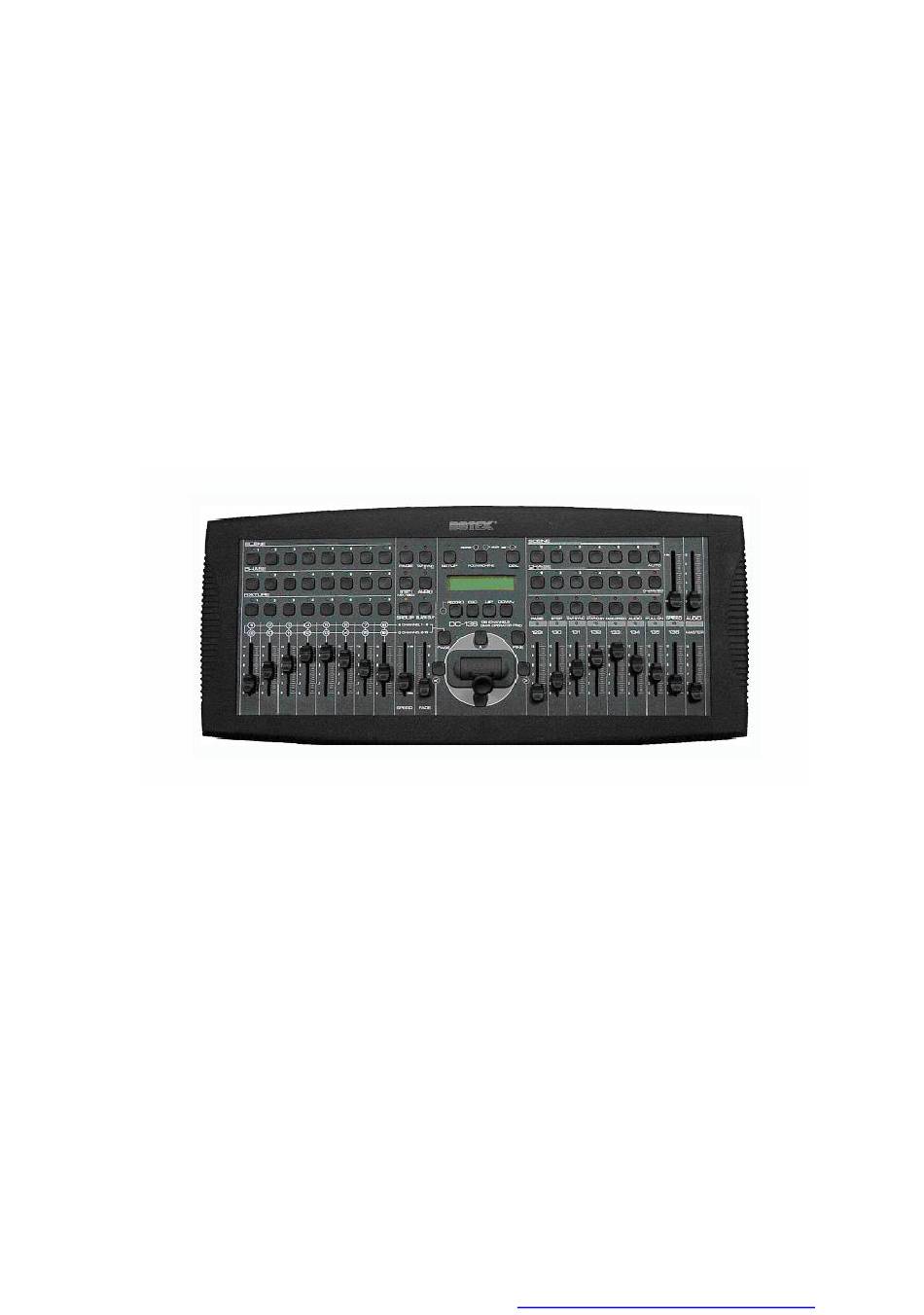

- Page 1 Manuel d'utilisation BOTEX DC 136 PDF créé avec la version d'essai FinePrint pdfFactory Pro www.gs2i.fr/fineprint/pdffactory.htm...
-
Page 2: Table Des Matières
DC-136 1 Introduction 2 Instructions de Sécurité 3 Notice d’information 4 Généralités et spécifications 4.1 Généralités 4.2 Spécifications 5 Contrôle de base 5.1 Face avant 5.2 Face arrière 6 Guide de l’opérateur 6.1 Contrôle des canaux du projecteur avec le « joystick » 6.2 Programmer ou enregistrer un projecteur scène/poursuite 6.2.1 Programmer/enregistrer un projecteur scène 6.2.2 Programmer/enregistrer un projecteur poursuite... - Page 3 DC-136 7 Programmations 7.1 Entrer dans le mode programmation 7.2 Enregistrement de données sur carte CF 7.3 Lire carte CF 7.4 Patcher le canal (assigner) 7.5 Temps de fondu enchaîné Pan/Tilt 7.6 Mode affichage (100/255) 7.7 Canal MIDI 8 Notice carte CF 9 Implémentation MIDI 10 Effacement mémoire GLP w German Light Production...
-
Page 4: Introduction

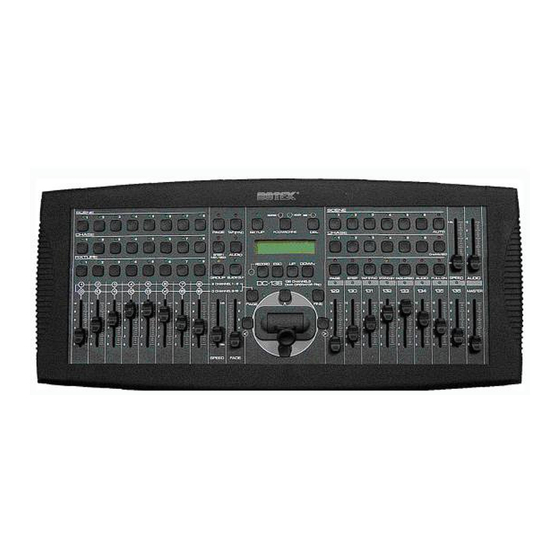

DC-136 1 Introduction Vous avez fait le bon choix en achetant cette Botex DC136. Cet appareil est une console professionnelle 136 canaux DMX avec de grandes capacités. Ce contrôleur digital de lumière est composé de deux partie : l’une pour les projecteurs et l’autre pour les PAR. -
Page 5: Généralités Et Spécifications
- Contrôle MIDI des scènes, poursuites et blackout - Entré Audio et micro intégré pour fonction musique 4.2 Spécifications - Modèle : BOTEX DC 136 - Alimentation : DC 9-15V,600 mA min. - Ecran LED : 2 X 16 caractères - Audio : Microphone intégré... -
Page 6: Contrôle De Base
DC-136 5 Contrôle de base 5.1 Face avant Touche « SCENE » Appuyez sur cette touche pour charger et sauvegarder la scène. - Touche « CHASE » Appuyez sur ces touches pour charger et sauvegarder la poursuite. - Touche « FIXTURE » Pour sélectionner les projecteurs pour des mises au point, des programmations ou des enregistrements. -
Page 7: Face Arrière
DC-136 - Touche « FINE » Utilisez cette touche pour ajuster le niveau avec une marge minimale. - Touches « ^ v < > » Permet d’ajuster le mouvement Pan/Tilt - Touche « Joystick » Permet de contrôler et d’ajuster le niveau grâce au mouvement Pan et Tilt. -
Page 8: Guide De L'opérateur
DC-136 6 Guide de l’opérateur Opération sur projecteur 6.1 Contrôle des canaux du projecteur avec le « joystick » - Cet appareil à 8 touches projecteurs pour sélectionner respectivement 1-8 projecteurs. - Chaque projecteur peut être sélectionné en appuyant sur la touche poursuite correspondante. -
Page 9: Programmer/Enregistrer Un Projecteur Scène
DC-136 6.2.1 Programmer ou enregistrer un projecteur scène (1) Appuyez et maintenez la touche « RECORD » pendant 5 secondes pour entrer dans le mode Poursuite/Scène. Puis sélectionnez la page de la scène par les touches haut/bas. (2) Sélectionnez et appuyez sur la touche scène. La LED clignote rapidement et l ’écran LCD affiche : (3) Sélectionnez un ou plusieurs projecteurs, programmer une scène avec les potentiomètres. -
Page 10: Programmer/Enregistrer Un Projecteur Poursuite
DC-136 6.2. 2 Programmer ou enregistrer un projecteur poursuite (1) Appuyez et maintenez la touche « RECORD » pendant 5 secondes pour entrer dans le mode Poursuite/Scène. (2) Sélectionnez et appuyez sur la touche poursuite. La LED clignote rapidement et l’écran LCD affiche : (3) Utilisez les touches haut/bas pour sélectionnez le pas de la poursuite à... -
Page 11: Sélectionner/Désélectionner Un Projecteur Poursuite
DC-136 6.3.2 Sélectionner/désélectionner un projecteur poursuite - Mode « Choose Program » : Appuyez sur la touche « MIX/SEQUENCE » pour sélectionner un mode programme quand aucun programme n’est lancé. Quand la LED est allumée, ceci indique que le mode « MIX » est activé. Tandis que des clignotements indique que le mode «... - Page 12 DC-136 - Utilisation des potentiomètres des poursuites : Vous pouvez contrôler n’importe quel canal avec les potentiomètres pendant que la poursuite est lancée. Pour retourner au mode initial, appuyez sur n’importe quelle touche poursuite. Toutes les scènes seront activées quand la poursuite est lancée .
-
Page 13: Effacer Un Projecteur De Poursuite
DC-136 6.4 Effacer un projecteur de poursuite (1) Appuyez sur la touche « RECORD » pendant 5 secondes pour entrer dans le mode « CHASE/SCENE ». (2) Sélectionnez le projecteur de poursuite qui doit être effacé. La LED correspondante clignote rapidement. Et l’écran LCD affiche : (3) Appuyez sur la touche «... -
Page 14: Programmer/Enregistrer Une Poursuite Par
DC-136 6.5.2 Programmer ou enregistrer une poursuite PAR (1) Appuyez et maintenez la touche « RECORD » pendant 5 secondes pour entrer dans le mode « CHASE/SCENE ». (2) Sélectionnez et appuyez sur la touche poursuite qui doit être enregistrée. Sa LED va clignoter rapidement. -
Page 15: Sélectionner/Désélectionner Une Poursuite Par
DC-136 6.6.2 Sélectionner ou désélectionner une poursuite de PAR (1) Appuyez sur la touche mode « CHASE » : Appuyez sur la touche « ONE/MIX/SEQ » pour sélectionner le mode poursuite quand aucune poursuite n’est lancée. Une LED éteinte indique le mode « ONE ». Une LED allumée indique le mode «... -
Page 16: Effacer Une Poursuite Par
DC-136 6.7 Effacer une poursuite PAR (1) Appuyez sur la touche « RECORD » pour entrer dans le mode Poursuite/scène. (2) Sélectionnez une poursuite PAR à effacer. La LED correspondante clignote rapidement et l’écran LCD indique : (3) Appuyez sur la touche de la poursuite correspondante et la touche «... -
Page 17: Enregistrement De Données Sur Carte Cf
DC-136 7.2 Enregistrement de données sur carte CF - Entrer dans le mode de programmation. Sélectionner 1. CF CARD et appuyez sur la touche « RECORD ». L’écran LCD affiche : Puis appuyez sur haut/bas pour sélectionner 2. STORE TO CF, appuyez sur «... -
Page 18: Temps De Fondu Enchaîné
DC-136 - Utilisez la touche « haut » pour sélectionner le numéro du canal souhaité et appuyez sur la touche « bas » pour sélectionner le numéro du canal à distribuer. - Appuyez sur la touche « RECORD » pour valider et appuyez sur la touche « ESC »... -
Page 19: Canal Midi
DC-136 7.7 Canal MIDI - Entrez dans le mode de programmation. Sélectionner 5. MIDI CH. et appuyez sur la touche « RECORD » pour entrer d’autre opération. L’écran LCD affiche : - Sélectionnez les canaux MIDI correspondants (1-16) avec les touches «... -
Page 20: Effacement Mémoire
DC-136 9 Infos MIDI Cette console peut recevoir et transmettre des informations « MIDI NOTE » selon les canaux. Merci de conserver la liste ci-dessous de concordance : 10 Effacement mémoire Mettre la console sous tension. Simultanément, maintenez la touche poursuite 3,6 et les touches projecteur 2,7 en même temps.
