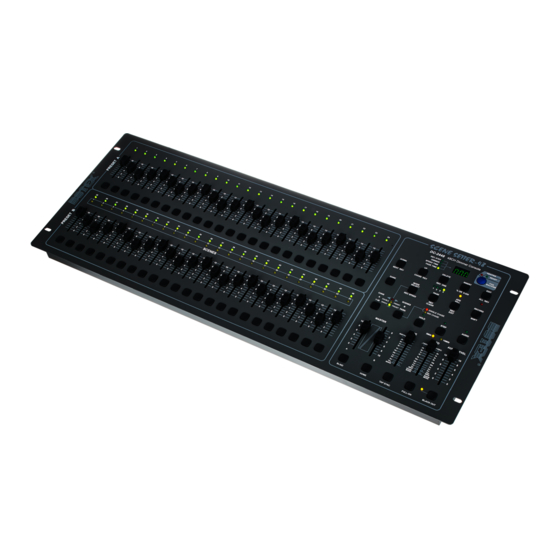

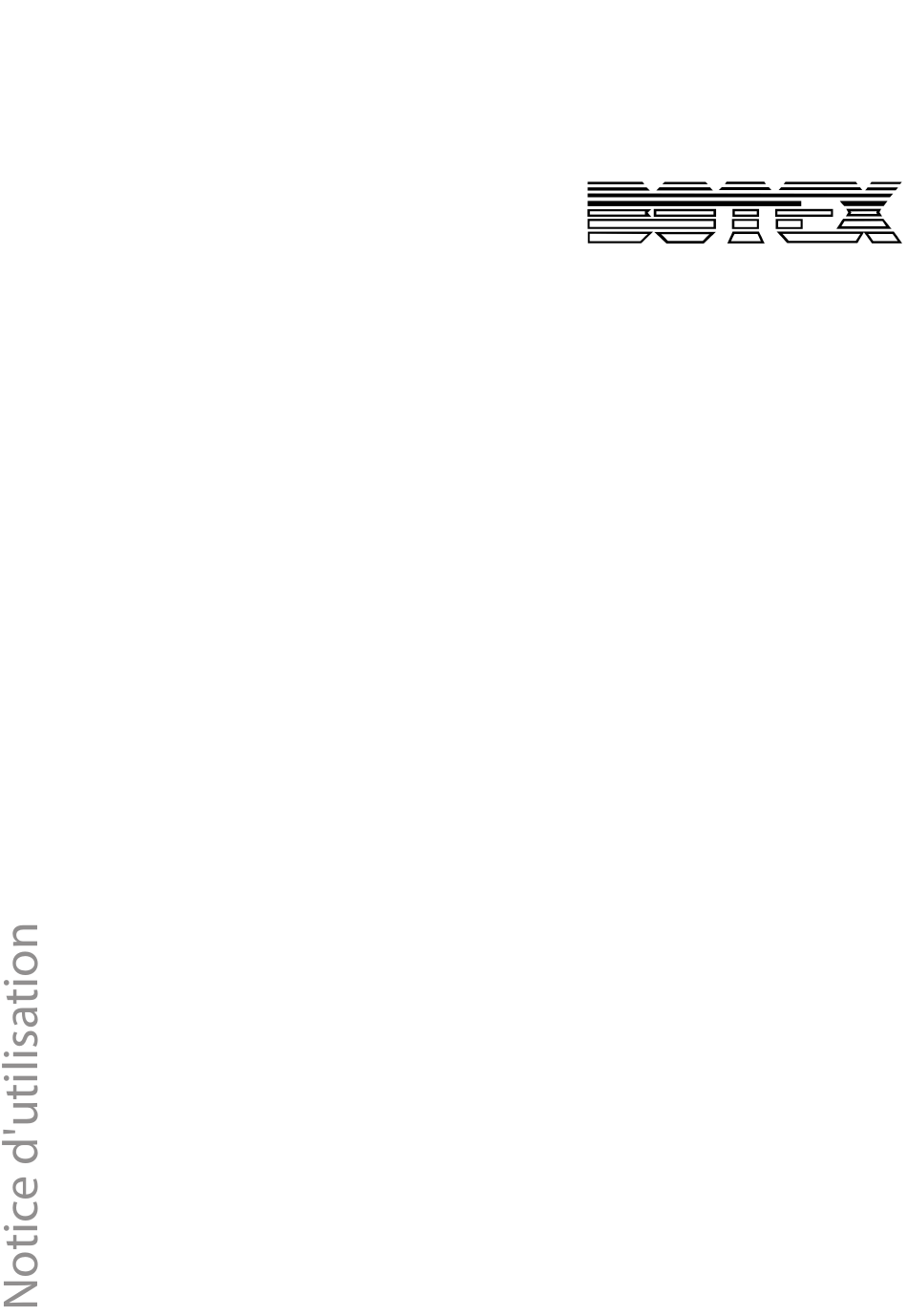

- Page 1 DMX DC-2448 Contrôleur DMX...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 07.11.2018, ID : 216405...
-
Page 3: Table Des Matières
9.6 Mode « Mix »........................30 9.7 Écran gradateur......................30 9.8 BLIND et HOME......................31 9.9 PARK........................... 31 9.10 ADD/KILL........................31 9.11 Double Preset......................31 Données techniques......................33 Câbles et connecteurs......................34 Protection de l’environnement..................35 DMX DC-2448 Contrôleur DMX... - Page 4 DMX DC-2448 Contrôleur DMX...
-
Page 5: Remarques Générales
Exemples : bouton [VOLUME], touche [Mono]. Affichages Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF » DMX DC-2448 Contrôleur DMX... -
Page 6: Symboles Et Mots-Indicateurs
Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pou‐ vant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. Symbole d'avertisse‐ Type de danger ment Avertissement : emplacement dangereux. DMX DC-2448 Contrôleur DMX... -
Page 7: Consignes De Sécurité
élec‐ trique ou d’incendie. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. DMX DC-2448 Contrôleur DMX... - Page 8 PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis. DMX DC-2448 Contrôleur DMX...
-
Page 9: Performances
Prévisualisation des canaux DMX attribués ou inversés Sound-to-light 3 niveaux de fonctions Fonction Blind-Home Speed- et Fadecontrol Blackout-Master Mode autonome Écrasement manuel de scènes en séquences (chases) Commande MIDI pour les banques, chases et blackout Écran LCD DMX DC-2448 Contrôleur DMX... -
Page 10: Installation
Installation Installation Schéma de raccordement pour machines à brouillard Montage sur rack Lorsque l’appareil doit être monté sur un rack de 19 pouces, retirez la protection plastique. Dévissez pour cela les vis qui fixent la protection. DMX DC-2448 Contrôleur DMX... -
Page 11: Mise En Service
Connectez le bloc d'alimentation fourni à l'entrée de l'alimentation à l'appareil, puis branchez le cordon d'alimentation dans la prise. Mise en marche de l’appareil Une fois toutes les connexions effectuées, allumez l'appareil avec l'interrupteur prin‐ cipal sur le panneau arrière. L’appareil est immédiatement prêt à fonctionner. DMX DC-2448 Contrôleur DMX... -
Page 12: Connexions Et Éléments De Commande
6 Fader canal [25-48] / Fader scène [1-24] L’intensité des canaux 25-48 peut être réglée/programmée à l’aide de ce fader. 7 [FLASH 25-48] Lorsque cette touche est appuyée, l’intensité du canal respectif 25-48 se trouve sur 100 %. A Plage de commande DMX DC-2448 Contrôleur DMX... - Page 13 [EDIT] s’utilise pour activer le mode Edit. [ALL REV] permet de modifier le sens de déroulement de tous les programmes. 16 [DARK] Tant que cette touche est appuyée, toutes les valeurs DMX à la sortie passent à la valeur [000] DMX DC-2448 Contrôleur DMX...
- Page 14 26 [MASTER A] Fader maître pour les canaux 1-24. 27 [MASTER B] Fader maître pour les canaux 25-48. 28 [FADE] [FADE] permet de régler le délai de fondu. 29 [SPEED] [SPEED] permet de régler la vitesse d’un chase. DMX DC-2448 Contrôleur DMX...
- Page 15 [TAP SYNC]. En appuyant deux fois sur la touche, vous définissez la vitesse. 34 [FULL ON] Définit toutes les valeurs DMX sur la valeur [255]. 35 [BLACK OUT] Définit toutes les valeurs DMX à la sortie sur la valeur [000]. DMX DC-2448 Contrôleur DMX...
- Page 16 « Black out » et « Full on » peuvent être activés avec une télécommande. Pour le raccordement, veuillez utiliser une fiche jack en 6,35 mm (stéréo). 42 [FOG MACHINE] Une machine à brouillard peut être raccordée à cette entrée. DMX DC-2448 Contrôleur DMX...
-
Page 17: Utilisation
Pendant que vous maintenez [RECORD] et [EDIT] appuyées, entrez le nouveau code à l’aide des touches Flash. Relâchez [RECORD] et [EDIT]. ð « Cod » s’affiche à l’écran Maintenez les touches [RECORD] et [EDIT] appuyées en même temps. DMX DC-2448 Contrôleur DMX... -
Page 18: Programmation D'une Scène
Créez la scène souhaitée à l’aide des faders de canaux 1-48. Pour 0 % ou DMX 0 les faders doivent se trouver en position 0, pour 100 % ou DMX 255, ils doivent se trouver en position 10. Pour enregistrer la scène souhaitée comme step, appuyez sur la touche [RECORD]. DMX DC-2448 Contrôleur DMX... - Page 19 Appuyez sur la touche [PAGE], jusqu’à ce que la LED de [PAGE 1] s’allume. Appuyez sur la touche [FLASH 15], pendant que vous maintenez la touche [RECORD] appuyée. ð Toutes les LED Record clignotent une fois. Le programme est enregistré. DMX DC-2448 Contrôleur DMX...
-
Page 20: Édition
Ä Chapitre 7.1.1 « Activer la programmation » à la page 17). Maintenez la touche [RECORD] appuyée. Appuyez successivement sur [FLASH 1], [FLASH 4], [FLASH 2] et [FLASH 3]. ð Toutes les LED s’allument. Tous les programmes sont supprimés. DMX DC-2448 Contrôleur DMX... -
Page 21: Effacement De Scènes
Pour supprimer cette étape, appuyez sur [DELETE]. Quittez le mode. Appuyez pour cela sur la touche [REC EXIT], pendant que vous maintenez la touche [RECORD] appuyée. ð La LED de la scène s’éteint. Vous avez quitté le mode Edit. DMX DC-2448 Contrôleur DMX... -
Page 22: Ajouter Un Ou Plusieurs Steps
7.3.1 Démarrer un programme 〈 〉 SCENES]. Appuyez sur [MODE SELECT], pour sélectionner [CHNS Pour appeler la page sur laquelle est enregistrée votre programme souhaité, appuyez sur la touche [PAGE]. Faites glisser [MASTER B] en position 10. DMX DC-2448 Contrôleur DMX... -
Page 23: Commande Par La Musique
7.3.4 Définir un beat standard Le mode « Audio » est désactivé 〈 〉 SCENES], appuyez sur [MODE SELECT]. Pour sélectionner [CHNS Sélectionnez le programme souhaité. Vous pouvez régler la vitesse en appuyant deux fois sur [TAP SYNC]. DMX DC-2448 Contrôleur DMX... -
Page 24: Changer Le Mode Vitesse Entre 5 Et 10 Minutes
(mode 5 minutes) ou sur [FLASH 10] (mode 10 minutes). [5MIN] ou [10MIN] s’allume et indique ainsi le réglage qui a été effectué. Quittez le mode. Appuyez pour cela sur la touche [REC EXIT], pendant que vous maintenez la touche [RECORD] appuyée. DMX DC-2448 Contrôleur DMX... -
Page 25: Réglages De Canal Midi Et Dmx
Aucune autre fonction n’est disponible durant l’échange de don‐ nées. Les fonctions à nouveau automatiquement disponibles dès que l’échange de données est terminé. L’échange de données est interrompu dès que des erreurs sur‐ viennent ou que l’appareil est éteint. DMX DC-2448 Contrôleur DMX... -
Page 26: Implémentation
Pendant la réception et l’envoi de données MIDI l’appareil recherche et envoie automatiquement un ID de 55H(85), un fichier portant le nom DC1224 avec le supplément BIN(SPACE). Des données peuvent être transmises à un appareil MIDO. Il existe deux manières différentes de transmettre les données. DMX DC-2448 Contrôleur DMX... -
Page 27: Dmx
Si vous appuyez sur [BLACK OUT] la valeur la plus basse « 000 » est indiquée dans le canal DMX actuel. ð Éteindre toutes les LED [FLASH]. Pour quitter le mode Setup, maintenez la touche [RECORD] appuyée et appuyez en plus sur [EXIT]. DMX DC-2448 Contrôleur DMX... -
Page 28: Suppression Des Réglages Du Canal Dmx
à la page 17). Maintenez la touche [RECORD] appuyée. Appuyez successivement sur [FLASH 6], [FLASH 6], [FLASH 8] et [FLASH 8]. ð 12 programmes préprogrammés sont chargés sur « PAGE 1 » , tous les autres programmes sont supprimés. DMX DC-2448 Contrôleur DMX... -
Page 29: Guide Rapide Pour Les Fonctions Principales
être réglé à tout moment, qu’un programme soit réglé ou pas. [TAP SYNC] écrase tous les réglages du régulateur de vitesse effectués précédemment jusqu’à ce que ce dernier soit à nouveau déplacé. Cela vaut également pour le beat standard préréglé. DMX DC-2448 Contrôleur DMX... -
Page 30: Utiliser Le Fader Master
L’écran est utilisé pour afficher la valeur DMX pourcentuelle ou absolue. Voici comment passer entre l’affichage pourcentuel et absolu : Maintenez la touche [SHIFT] appuyée. Pour passer entre l’affichage pourcentuel et absolu appuyez sur [% OR 0-255]. DMX DC-2448 Contrôleur DMX... -
Page 31: Blind Et Home
Double Preset Pour accéder au mode « A Double Preset », appuyez sur la touche [MODE SELECT]. Dans ce mode les faders de canal 1-24 ainsi que les faders de canal 25-48 con‐ trôlent les canaux 1-24. DMX DC-2448 Contrôleur DMX... - Page 32 Exemple Passez en mode « Double Preset ». Réglez les faders 1-6 sur la position la plus élevée, ainsi que 19-24. Réglez [MASTER A] et [MASTER B] de manière identique. ð Vous avez maintenant une scène. DMX DC-2448 Contrôleur DMX...
-
Page 33: Données Techniques
Prise XLR à 3 pôles Signal MIDI Ports standards à 5 pôles Entrée audio Prise Cinch, 100 mV, 1 Vpp Dimensions (L × H × P) 716 mm × 80 mm × 267 mm Poids 6,7 kg DMX DC-2448 Contrôleur DMX... -
Page 34: Câbles Et Connecteurs
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’un couplage adapté. Terre (blindage) Signal inverse, (DMX–, point froid) Signal (DMX+, point chaud) DMX DC-2448 Contrôleur DMX... -
Page 35: Protection De L'environnement
Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. DMX DC-2448 Contrôleur DMX... -
Page 36: Remarques
Remarques DMX DC-2448 Contrôleur DMX... - Page 37 Remarques DMX DC-2448 Contrôleur DMX...
- Page 38 Remarques DMX DC-2448 Contrôleur DMX...
- Page 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
