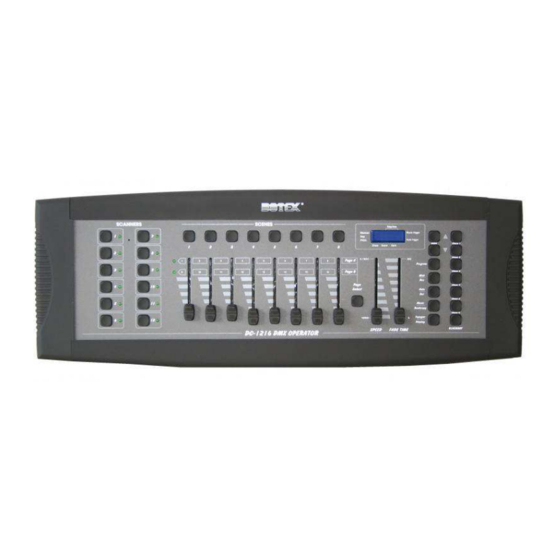

DC-1216
Contrôleur DMX

Publicité

Table des Matières
loading

Manuels Connexes pour Botex DC-1216

Sommaire des Matières pour Botex DC-1216

  • Page 1 DC-1216 Contrôleur DMX...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 05.03.2020, ID : 320371 (V2)

  • Page 3: Table Des Matières

    Connexions et éléments de commande..................18 Principes de base............................. 24 Utilisation..............................27 7.1 Préambule............................27 7.2 Activer le mode de programmation..................27 7.3 Programmation de scènes......................28 7.4 Programmer le Chase........................34 7.5 Activation de scènes........................38 DC-1216 Contrôleur DMX...
  • Page 4 Table des matières 7.6 Charger les Chases........................... 40 7.7 Les fonctions MIDI........................... 41 Données techniques..........................45 Câbles et connecteurs........................... 47 Protection de l’environnement......................48 DC-1216 Contrôleur DMX...
  • Page 5 DC-1216 Contrôleur DMX...

  • Page 6: Remarques Générales

    à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. DC-1216 Contrôleur DMX...

  • Page 7: Informations Complémentaires

    Nos guides en ligne fournissent des informations détaillées sur les Guides en ligne bases et termes techniques. Conseils Pour obtenir des conseils, veuillez contacter notre hotline technique. personnalisés Si vous avez des problèmes avec l'appareil, notre service clients sera Service heureux de vous aider. DC-1216 Contrôleur DMX...

  • Page 8: Conventions Typographiques

    Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Affichages Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF » DC-1216 Contrôleur DMX...

  • Page 9: Symboles Et Mots-Indicateurs

    étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil. Appuyez sur [AUTO]. ð Le fonctionnement automatique est démarré. Eteignez l’appareil. 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. DC-1216 Contrôleur DMX...
  • Page 10 Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. DC-1216 Contrôleur DMX...

  • Page 11: Consignes De Sécurité

    L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. DC-1216 Contrôleur DMX...
  • Page 12 Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. DC-1216 Contrôleur DMX...
  • Page 13 électrique ou d’incendie. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. DC-1216 Contrôleur DMX...
  • Page 14 PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis. DC-1216 Contrôleur DMX...

  • Page 15: Performances

    6 programmes Chase avec fonction Loop 8 Faders pour les DMX-Output-Levels Microphone intégré pour la commande par la musique Déroulement de programme automatique avec commande Tap-Sync- ou Speed Commande MIDI Fonction Blackout Programmation Chase Contrôle du Fade Time DC-1216 Contrôleur DMX...

  • Page 16: Installation Et Mise En Service

    Montage sur rack Cet appareil est conçu pour être monté dans un rack (châssis) de 19 pouces. Les équerres de fixation pour le montage du rack sont accessibles une fois les poignées placées sur les côtés de l’appareil dévissées. DC-1216 Contrôleur DMX...
  • Page 17 Raccordement du bloc d’alimen‐ Connectez le bloc d'alimentation fourni avec la prise de raccordement pour le bloc d’alimenta‐ tation tion sur l'appareil, puis branchez ensuite la fiche secteur dans la prise. L’appareil est immédia‐ tement prêt à fonctionner. DC-1216 Contrôleur DMX...

  • Page 18: Connexions Et Éléments De Commande

    Connexions et éléments de commande Connexions et éléments de commande Face avant DC-1216 Contrôleur DMX...
  • Page 19 Ces régulateurs vous permettent de régler l’intensité des canaux 1-8 ou 9-16 selon si page A ou B a été sélectionné. 4 Écran 5 [Program] Active le mode programme 6 [BANK] Appuyez sur les touches Up/Down pour choisir entre 30 banques. DC-1216 Contrôleur DMX...
  • Page 20 Appuyez sur cette touche pour déterminer la rythme de ce déroulement de programme ou pour passer l’écran de l’affichage % en numérique (0-255). 12 [Music/Bankcopy] Active le mode musique ou pour copier une banque ou un chenillard avec des scènes DC-1216 Contrôleur DMX...
  • Page 21 Pour le réglage de la vitesse Chase. La vitesse Chase indique la vitesse ou la lenteur à laquelle les scènes souhaitées se déroulent. 15 [Page Select] Touche de sélection de page Pour sélectionner la page souhaitée A (1-8) ou B (9-16) Appareil Canaux DMX 1 1 … 16 2 17 … 32 DC-1216 Contrôleur DMX...
  • Page 22 3 33 … 48 4 49 … 64 5 65 … 80 6 81 … 96 7 97 … 112 8 113 … 128 9 129 … 144 10 145 … 160 11 161 … 176 12 177 … 192 DC-1216 Contrôleur DMX...
  • Page 23 Prise de sortie DMX pour le raccordement d'un gradateur ou d'autres appareils commandés par DMX 18 [USB LIGHT] Port USB pour l’installation d’une lampe à col de cygne par exemple. 19 [DC INPUT] Prise de raccordement pour le bloc d’alimentation 9 V pour l’alimentation électrique. DC-1216 Contrôleur DMX...

  • Page 24: Principes De Base

    DMX du contrôleur ou d’un autre maître DMX, la sortie du premier récepteur est ensuite connectée à l’entrée du deuxième, et ainsi de suite. La sortie du dernier récepteur d’une chaîne DMX doit être terminée par une résistance (110 Ω, ¼ W). DC-1216 Contrôleur DMX...
  • Page 25 Principes de base Il est nécessaire de renforcer le signal au moyen d’un booster DMX si le câble dépasse une longueur de 300 m ou si plus de 32 appareils DMX sont raccordés. DC-1216 Contrôleur DMX...
  • Page 26 La manière de décompter de l’appareil est déterminante pour l’assignation des adresses DMX. Selon le modèle, les canaux sont décomptés en commençant par 0 ou 1, les canaux 0 à 511 ou 1à 512 sont par conséquent disponibles. DC-1216 Contrôleur DMX...

  • Page 27: Utilisation

    Utilisation 7.1 Préambule Le DC-1216 vous permet de commander jusqu’à douze appareils avec jusqu’à 16 canaux DMX par appareil. Vous disposez de 30 banques de respectivement huit scènes programmables comme mémoire de programme. Jusqu’à six Chases peuvent être programmés avec respecti‐...

  • Page 28: Programmation De Scènes

    été enregistrée. L’écran affiche ensuite banque et scènes. Répétez les étapes 3 – 7 jusqu’à ce que toutes les scènes souhaitées soient program‐ mées. Appuyez ensuite sur la touche [SCANNERS] pour désactiver la commande Fader. DC-1216 Contrôleur DMX...
  • Page 29 Dès que l’opération de programmation est terminée, appuyez sur [Program] pendant trois secondes. La LED [PROG] s’éteint à l’écran et vous indique que vous avez quitté le mode de programmation. Suite à la fermeture, la fonction [BLACK OUT] est activée auto‐ matiquement. DC-1216 Contrôleur DMX...
  • Page 30 Appuyez sur [Midi/Rec], pour enregistrer les modifications. Appuyez sur la touche [SCENES] pour écraser l’ancienne scène. Veillez à sélectionner la même scène dans l’étape 3 et 6 pour éviter un écrasement inopiné de la mauvaise scène ! DC-1216 Contrôleur DMX...
  • Page 31 Avec la touche [SCENES] sélectionnez la scène à copier. Appuyez sur [Midi/Rec]. Avec la touche [BANK UP/DOWN] sélectionnez la banque dans laquelle la scène doit être copiée. Appuyez sur [SCENES], pour enregistrer la scène copiée sur l’emplacement mémoire sou‐ haité. DC-1216 Contrôleur DMX...
  • Page 32 Appuyez en même temps sur [Program] et [BANK DOWN] et maintenez les touches appuyées. Connectez à nouveau l’appareil avec l’alimentation électrique et maintenez [Program] et [BANK DOWN] appuyées en même temps. ð Toutes les scènes enregistrées sont supprimées. Les valeurs DMX de toutes les scènes sont réinitialisées sur zéro. DC-1216 Contrôleur DMX...
  • Page 33 Sélectionnez la banque dans laquelle la copie doit être réalisée avec [BANK UP/DOWN]. Appuyez sur [Music/Bankcopy]. Toutes les LED clignotent et confirment la copie de la banque. clignotent et confirment la copie de la banque. Appuyez sur [Program], pour quitter le mode de programmation. DC-1216 Contrôleur DMX...

  • Page 34: Programmer Le Chase

    Sélectionnez le Chase à programmer avec la touche [CHASE 1 – 6]. Un seul type de Chase peut être choisi à la fois. Sélectionnez la scène souhaitée dans une banque. Appuyez sur [Midi/Rec]. Répétez les étapes 3 et 4 jusqu’à ce que les scènes souhaitées soient programmées dans le Chase. DC-1216 Contrôleur DMX...
  • Page 35 ð Les scènes sont copiées dans l’ordre enregistré en mémoire dans le Chase. Toutes les LED clignotent pour confirmer. Si la banque sélectionnée dans l’étape 3 ne renferme pas les scènes programmées, ces dernières sont enregistrées comme scènes vides dans le Chase. DC-1216 Contrôleur DMX...
  • Page 36 Avec [BANK UP/DOWN] et [SCENES] sélectionnez la nouvelle scène souhaitée dans une banque. Appuyez sur[Midi/Rec]. ð La scène sélectionnée est ajoutée à l’endroit souhaité comme nouvelle étape. Toutes les scènes suivantes sont décalées d’une étape en arrière. DC-1216 Contrôleur DMX...
  • Page 37 étape en avant. Effacer un chase Activer le mode de programmation. Choisissez le Chase que vous souhaitez supprimer. Maintenez [Auto/Del] appuyé et appuyez à nouveau sur la touche [CHASE] souhaitée. ð Le Chase sélectionné est supprimé. DC-1216 Contrôleur DMX...

  • Page 38: Activation De Scènes

    Veillez à ce que les LED [Auto trigger] et [Music trigger] ne s’allument pas à l’écran. Sélectionnez la banque qui renferme la scène à supprimer avec [BANK UP/DOWN]. Appuyez sur la touche [SCENES] correspondante pour sélectionner la scène souhaitée. DC-1216 Contrôleur DMX...
  • Page 39 Sélectionnez la banque souhaitée avec [BANK UP/DOWN]. Les scènes se déroulent main‐ tenant en boucle au rythme de la musique, que l’appareil détecte via le microphone intégré. Réglez le délai de fondu avec le Fader [FADE TIME]. Appuyez sur [Music/Bankcopy], pour quitter le mode. DC-1216 Contrôleur DMX...

  • Page 40: Charger Les Chases

    Réglez le Chase comme souhaité avec [Tapsync/Display] ou le Fader [SPEED]. Vous pouvez sélectionner plusieurs Chases à la fois. Les Chases de déroulent dans l’ordre dans lequel vous les sélectionnez. DC-1216 Contrôleur DMX...

  • Page 41: Les Fonctions Midi

    Pour activer la commande MIDI, connectez un appareil compatible MIDI, par ex. un clavier MIDI avec le contrôleur DMX. MIDI permet de passer à tout moment entre les banques en mode automatique et en mode commande par la musique. DC-1216 Contrôleur DMX...
  • Page 42 Appuyez à nouveau sur [Midi/Rec] et maintenez la touche appuyée pour enregistrer le réglage. Si vous ne souhaitez pas enregistrer le réglage, appuyez sur une autre touche de votre choix (à l’exception de [BANK UP/DOWN]), pour quitter le mode MIDI. DC-1216 Contrôleur DMX...
  • Page 43 Banque 15 112 … 119 Activer/désactiver les scènes 1-8 de la banque 15 Chase 1 Activer/désactiver le Chase 1 Chase 2 Activer/désactiver le Chase 2 Chase 3 Activer/désactiver le Chase 3 Chase 4 Activer/désactiver le Chase 4 DC-1216 Contrôleur DMX...
  • Page 44 Utilisation Bank Numéro de note Fonction Chase 5 Activer/désactiver le Chase 5 Chase 6 Activer/désactiver le Chase 6 BLACKOUT Blackout DC-1216 Contrôleur DMX...

  • Page 45: Données Techniques

    Alimentation électrique Bloc d'alimentation (9 V – 12 V / 500 mA, polarité positive à l'extérieur) Installation 19 pouces, 3 UH Dimensions (L × H × P) 483 mm × 132 mm × 35 mm Poids 3,5 kg DC-1216 Contrôleur DMX...
  • Page 46 Données techniques Conditions d’environnement Plage de température 0 °C…40 °C Humidité relative 50 %, sans condensation Informations complémentaires Fonction Preset Possibilité d’enregistrement externe Univers DMX Canaux de commande max. Ethernet DC-1216 Contrôleur DMX...

  • Page 47: Câbles Et Connecteurs

    Connexion DMX Une prise XLR tripolaire sert de sortie DMX. Le dessin et le tableau ci-dessous en montrent le brochage. Brochage masse (blindage) signal inversé (DMX–, « cold ») signal (DMX+, « hot ») DC-1216 Contrôleur DMX...

  • Page 48: Protection De L'environnement

    Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. DC-1216 Contrôleur DMX...
  • Page 49 Remarques DC-1216 Contrôleur DMX...
  • Page 50 Remarques DC-1216 Contrôleur DMX...
  • Page 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
