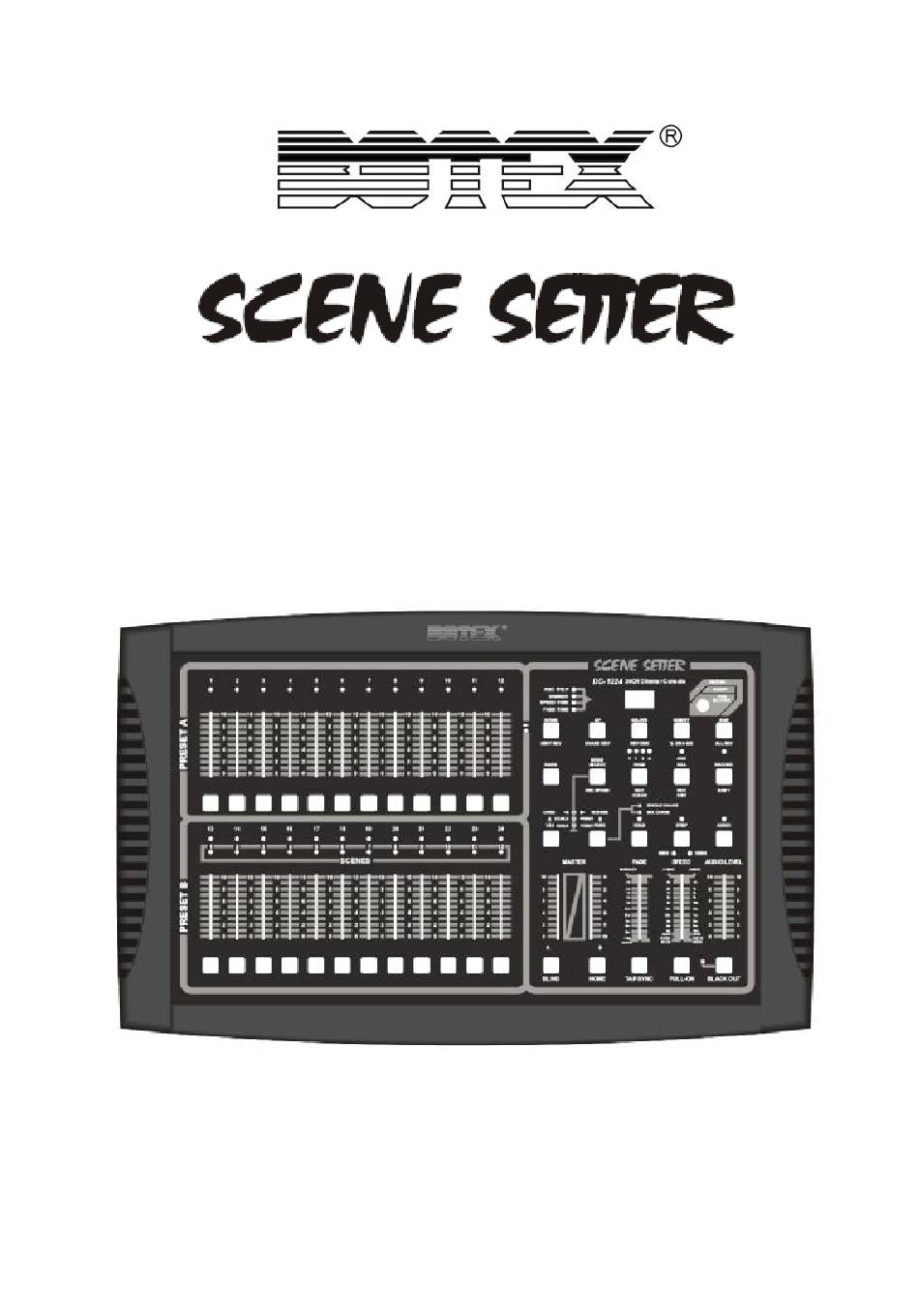

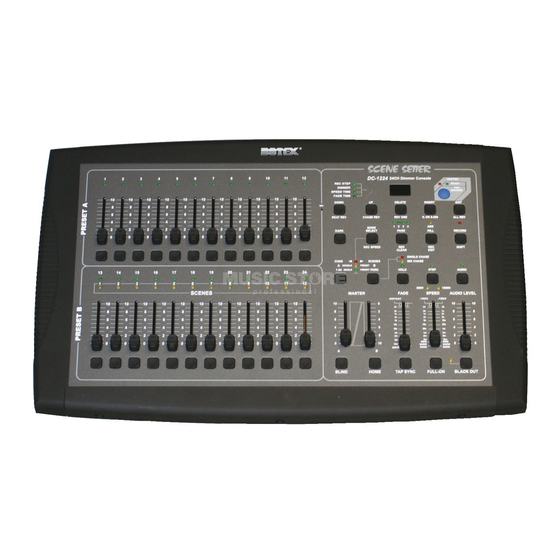

DC 1224
Notice d'utilisation
PDF créé avec la version d'essai pdfFactory
www.gs2i.fr/fineprint/pdffactory.htm

Publicité

Table des Matières
loading

Manuels Connexes pour Botex SCENE SETTER DC 1224

Sommaire des Matières pour Botex SCENE SETTER DC 1224

  • Page 1 DC 1224 Notice d’utilisation PDF créé avec la version d'essai pdfFactory www.gs2i.fr/fineprint/pdffactory.htm...

  • Page 2: Table Des Matières

    Scene Setter DC 1224 Sommaire Contrôle et Fonctions..................... 4 1.1 Face Avant ....................... 4 1.2 Face Arrière ..................... 7 Utilisation ........................ 8 2.1 Début du Mode Programmation ............... 8 2.1.1 Activer le Mode Programmation ............8 2.1.2 Code de Protection du Mode Programmation........9 2.1.3 Programmation de Scènes où...

  • Page 3: Mémoire Interne

    Scene Setter DC 1224 Descriptions • Possibilité Ce contrôleur permet de commander des blocs de puissance dimmables où éventuellement des Scanners/Lyres . • Mémoire Interne Une Mémoire interne permet la sauvegarde des informations où de la dernière Programmation en cas de coupure électrique.

  • Page 4: Contrôle Et Fonctions

    Scene Setter DC 1224 Contrôle et Fonctions 1.1 Face Avant PDF créé avec la version d'essai pdfFactory www.gs2i.fr/fineprint/pdffactory.htm...
  • Page 5 Scene Setter DC 1224 Leds de visualisation d’intensité de sortie concernant les 1. PRESET A (LEDS) Canaux DMX ( Canaux de 1 à 12 ). Pour ajuster la valeur des Canaux DMX de 1 à 12. 2. Fader Canaux 1-12 Touche Flash des Canaux DMX de 1 à...
  • Page 6 Scene Setter DC 1224 13. Touche Delete/Rev Fonction DELETE permet d’effacer tous les Pas/Steps d’un Programme/scène. REVONE permet d’inverser le sens de défilement d’1 Chaser. Ecran de visualisation de toutes les informations . 14. Ecran LCD Touche INSERT permet d’insérer un Pas/Step dans une 15.

  • Page 7: Face Arrière

    Scene Setter DC 1224 25. Fader Master B Ajuste la sortie DMX des tous les Programmes/Chaser. 26. Touche Blind En Mode CHASE<>SCENES La fonction BLIND permet de maintenir un Programme/Chaser en défilement alors que le Fader du Programme/Chaser est à 0%..

  • Page 8: Utilisation

    Scene Setter DC 1224 35. Power ON/OFF Interrupteur M/A de la console . 36. DC Input DC +12~20V, 500mA min. (Polarité à contrôler). 37. MIDI Thru/Out/In Connexion MIDI (DIN 5 Broches). 3 Broches XLR Entrée DMX (Polarité à contrôler). 38. DMX Out Commutateur / Interrupteur de Polarité...

  • Page 9: Code De Protection Du Mode Programmation

    Scene Setter DC 1224 2.1.2 Code de Protection du Mode Programmation Nous avons possibilité de personnalisé le Code de Protection de Programme. 1. D’origine le Code de Protection de Programme est le 1,6,6,8. 2. Activez le Mode Programmation, maintenir la pression sur la Touche Record + code 1,6,6,8 à...
  • Page 10 Scene Setter DC 1224 3. Ajustez les Canaux DMX de votre Scène à l’aide des Faders de 1 à 24 (0% - 100%). 4. A la fin de la préparation de la Scène, appuyez une fois sur la Touche Record .Votre 1...

  • Page 11: Mode Edition

    Scene Setter DC 1224 1. Activez le Mode Programmation ( étape 2.1.1 ). 2. Ajustez les Faders des Master Fader A (vers le Haut) et B (vers le Bas) sur la valeur 10 ( Position 10 = 100% ). 3. Sélectionnez le Mode Single 1-24 à l’aide de la Touche Mode Select.

  • Page 12: Effacer Un Programme

    Scene Setter DC 1224 3. Sélectionnez à l’aide de la Touche Mode Select le MODE SELECT Mode CHNS<>SCENES . CHNS SCENES DOUBLE PRESET 1-24 SINGLE PRESET 4. Appuyez en maintenant la pression sur la Touche Edit . EDIT 5. Puis appuyez sur la Touche Flash correspondant aux Programmes des Scènes où...

  • Page 13: Effacer Tous Les Programmes

    Scene Setter DC 1224 Touche Flash 13 à 24 du N° de Programme/scène à effacer . 5. Relachez les 2 Touches , les Leds de la console clignotent votre Programme/Scène est effacé. 6. Sortez du Mode Programmation en maintenant la...
  • Page 14 Scene Setter DC 1224 N° Programme où sera effacé Pas/Step.La Led (jaune) du Programme s’allume ainsi que le 1 Pas/Step de notre Programme. 5. A l’aide de la touche Step, sélectionnez le Pas/Step à effacer (le fait d’appuyer plusieurs fois sur la Touche Step, nous fait avancer dans les Pas/Steps).

  • Page 15: Ajouter Un Pas/Steps

    Scene Setter DC 1224 7. Sortez du Mode Programmation en maintenant la pression sur la Touche Record puis la Touche Rec Exit, puis relachez les 2 Touches (la Led rouge Record s’éteint) . 2.2.5 Ajouter un Pas/Steps 1. Activez le Mode Programmation (étape 2.1.1).

  • Page 16: Retoucher Un Pas/Steps

    Scene Setter DC 1224 Programme 35 de la 3éme Page.. 1. Activez le Mode Programmation (étape 2.1.1). 2. Montez les Canaux de 1 à 12 sur 100%,puis appuyez sur la Touche Record pour valider le Pas/Step. 3. Sélectionnez le Mode CHNS<>SCENE à l’aide de la Touche Mode Select.

  • Page 17: Lancement Des Programmes/Scènes

    Scene Setter DC 1224 6. A l’aide de la Touche Up nous allons augmenter la valeur DMX de l’intensité de sortie, et avec la Touche Down nous allons diminuer la Valeur DMX de l’intensité de sortie. 7. Appuyez en maintenant la pression sur la Touche Up où...

  • Page 18: Commande/Contrôle De La Fonction Audio

    Scene Setter DC 1224 Sélectionnez la Page à l’aide de la Touche Page Select PAGE Ajustez le Master B sur la valeur maxi 10 ( Valeur MASTER 100% Fader vers le Bas). 1. Montez le Fader (à 100%) du Programme/Chaser à...

  • Page 19: Commande/Contrôle De La Fonction Speed

    Scene Setter DC 1224 100%) du Programme/Chaser à activer (Fader 13- 24 du Preset B). 5. Appuyez sur la Touche Audio (led Jaune s’allume),la Fonction Audio est activé . 6. A l’aide du Fader Audio Level nous ajustons le AUDIO LEVEL défilement...

  • Page 20: Commande/Contrôle Du Speed À L'aide De La Fonction Tap Sync

    Scene Setter DC 1224 Touche Flash du Programme sélectionné (Touche Flash de 13 à 24 du Preset B). Pour info, afin de reprendre notre Valeur initiale 5MIN 10MIN SPEED de notre Fader Speed sur ce Programme, reprenez les étapes 2,3,4,5 et 6 en ajustant le Fader Speed ( étape 6 ) au minimum.

  • Page 21: Changement De La Durée 5 Min. À 10 Min. Concernant Mode Speed

    Scene Setter DC 1224 6. Appuyez sur la Touche Rec Speed,puis sur la Touche Flash du Programme sélectionné (Touche Flash de 13 à 24 du Preset B). REC SPEED 7. Reprenez les étapes 5,6 et 7 pour attribuer un FLASH BUTTONS 13-24 temps donné...

  • Page 22: Commande Midi

    Scene Setter DC 1224 Commande MIDI 3.1 Entrée MIDI (MIDI IN) 1. Activez le Mode Programmation (étape 2.1.1). 2. Appuyez en maintenant la pression sur la Touche RECORD Record Appuyez 3 x fois sur la Touche Flash N°: 1 du Preset A Flash button 1 ,puis relachez la Touche Record.L’écran LCD affichera...

  • Page 23: Réception D'une Configuration Midi

    Scene Setter DC 1224 3.3 Réception d’une configuration MIDI 1. Activez le Mode Programmation (étape 2.1.1). RECORD 2. Appuyez en maintenant la pression sur la Touche Record 3. Appuyez 3 x fois sur la Touche Flash N°: 3 du Preset A Flash button 3 ,puis relachez la Touche Record.L’écran LCD affichera...

  • Page 24: Résumé Des Principales Fonctions

    Scene Setter DC 1224 Open Loop Mode CONTROLLER RECEIVER MIDI OUT MIDI IN MIDI OUT MIDI IN Close Loop Mode CONTROLLER RECEIVER MIDI OUT MIDI OUT MIDI IN MIDI IN 3. Cette console réceptionne ou envoie des informations correspondant au tableau suivant ( à...
  • Page 25 Scene Setter DC 1224 2. A l’aide de la Touche CHASE REV nous inversons le sens de défilement du Programme/Chaser en Mode MANUEL, SPEED, AUDIO où TAP SYNC. 3. A l’aide de la Touche BEAT REV nous inversons le sens de défilement du Programme/Chaser en Mode Beat ( Commutation Audio externe).
  • Page 26 Scene Setter DC 1224 2. Visualisation direct sur l’écran LCD du Programme/Chaser/Scène qui est en cours de travaille. 3. Le Fader Speed ajuste directement défilement tous Programmes/Chaser. 4. Sélectionnez le Mode CHNS<>SCENES à l’aide de la Touche Mode Select. 5. Activez le Mode SINGLE CHASE à l’aide de la Touche PARK.

  • Page 27: Caractéristiques Techniques

    Scene Setter DC 1224 Park 1. Uniquement en Mode CHNS<>SCENES Mode, à l’aide de la Touche PARK nous sélectionnons le Mode Single Chase où Mix Chase. 2. Uniquement en Mode A DOUBLE PRESET B, la Touche PARK correspondant à une Touche Flash agissant sur le Fader du Master B ( Fader Master B sur 0% ).

  • Page 28: Informations Et Sécurité

    Scene Setter DC 1224 Sortie DMX ................ 3 Broches,XLR Femelle Signal MIDI ................5 Broches,DIN Standard Entrée Audio ....…......…....100 mv~1Vpp,Cinch Femelle Protection/Fusible (interne) ............F0,5A 250V / 5x20 Dimensions ................. 482 x 264 x 85 mm Poids ....................... 4,6 Kg Informations et Sécurité:...
  • Page 29 Scene Setter DC 1224 • Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. • Assurez-vous que le voltage de la source d’alimentation de la zone dans laquelle vous vous trouvez soit identique à...
