Description des commandes

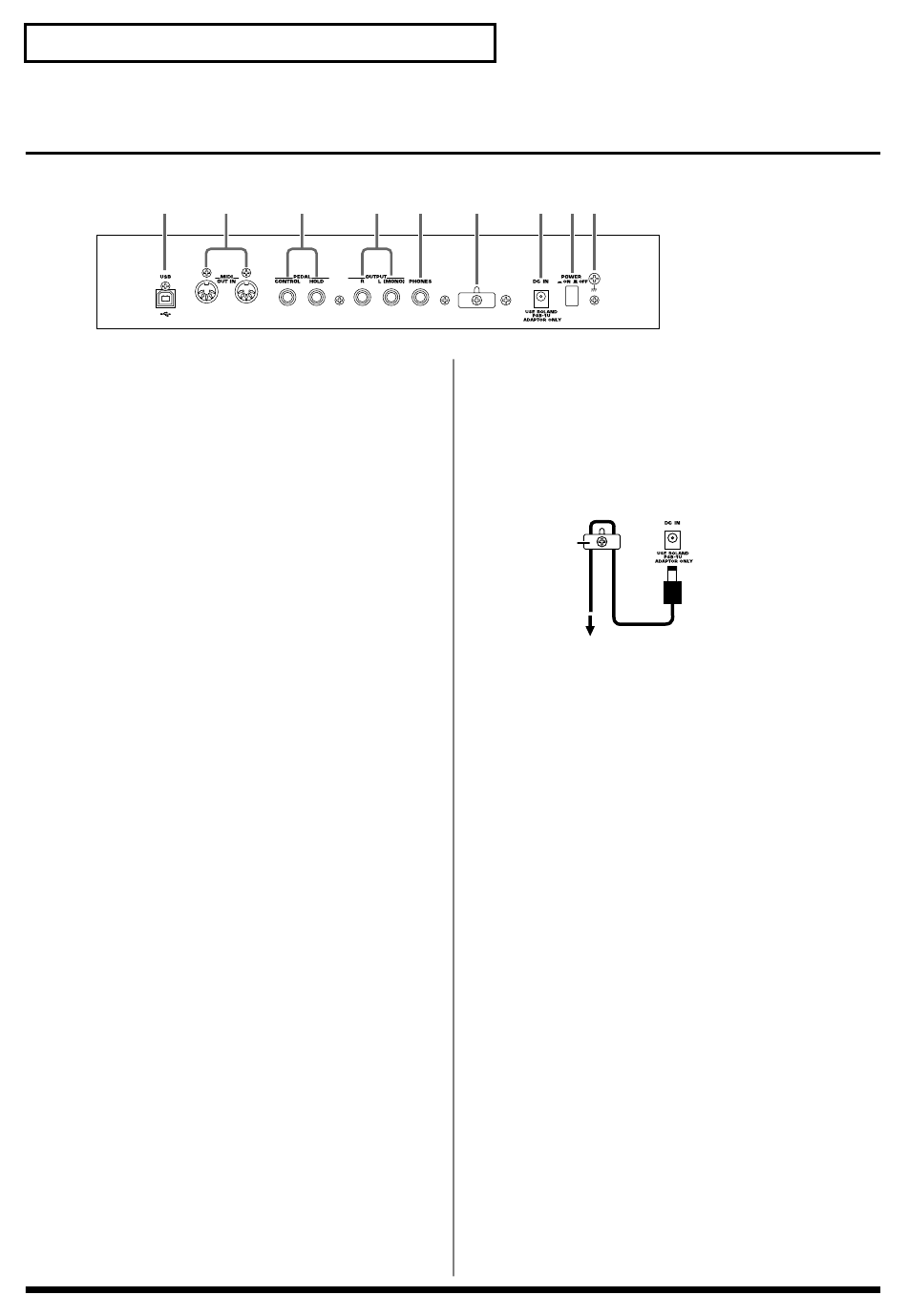

Face arrière
A
A
Connecteur USB
Ce connecteur vous permet d'utiliser un câble USB pour relier votre
ordinateur au RS-70 (p. 141).
B
Prises MIDI (IN, OUT)
Ces prises permettent de brancher d'autres appareils MIDI afin
d'échanger des données MIDI (p. 129). Utilisez des câbles MIDI (dis-
ponibles en option) pour relier des appareils MIDI.
IN: Les messages MIDI envoyés par un appareil MIDI externe
arrivent à cette prise.
OUT: Les messages MIDI sont envoyés via cette prise à un appareil
externe.
C
Prises PEDAL
CONTROL:
Vous pouvez brancher une pédale d'expression (telle que l'EV-5) ou
un commutateur au pied (comme le DP-2/DP-6 ou le BOSS FS-5U)
disponible en option à cette prise (p. 17).
HOLD:
Vous pouvez brancher un commutateur au pied (comme le DP-2/
DP-6 ou le BOSS FS-5U) disponible en option à cette prise afin de
l'utiliser comme pédale de maintien (p. 17).
D
Prises OUTPUT
Ces prises permettent d'envoyer des signaux audio stéréo (L/R) à un
ampli ou une console de mixage. Si l'ampli est mono, branchez-y la
prise "L".
E
Prise PHONES
Cette prise permet de brancher un casque (vendu séparément)
(p. 17).
16
B C D E F G H I
F
Crochet pour cordon
Pour éviter toute coupure de l'alimentation (par un débranchement
accidentel de la fiche) et pour éviter toute traction sur la prise DC IN,
amarrez le cordon d'alimentation au crochet prévu à cet effet (voyez
l'illustration).
Crochet pour
cordon
Cordon de
l'adaptateur
secteur fourni
Brancher à une prise de courant
G
Prise DC IN
Branchez l'adaptateur secteur ici (p. 17).
Veillez à utiliser uniquement l'adaptateur secteur fourni.
H

Commutateur POWER

Met l'instrument sous/hors tension (p. 18).
I
Borne de mise à la masse
927
Selon l'endroit où l'appareil est installé, il peut arriver que la surface du
panneau donne l'impression d'être rugueuse. Ce phénomène s'explique par
une charge électrique infinitésimale, absolument inoffensive. Cependant, si
ce phénomène vous inquiète, reliez la borne de terre (voyez l'illustration) à
la terre. Lorsque vous mettez l'appareil à la terre, un léger bourdonnement
peut se produire selon les caractéristiques de votre installation. Si vous ne
savez pas comment effectuer cette connexion, contactez le service de main-
tenance Roland le plus proche ou un distributeur Roland agréé (vous en
trouverez la liste à la page "Informations").
Endroits à éviter pour la connexion
• Conduites d'eau (risque de décharge ou d'électrocution).
• Conduites de gaz (risque d'incendie ou d'explosion).
• Terre de lignes téléphoniques ou paratonnerre (peut être
dangereux en cas d'orage).
