Description de l'appareil

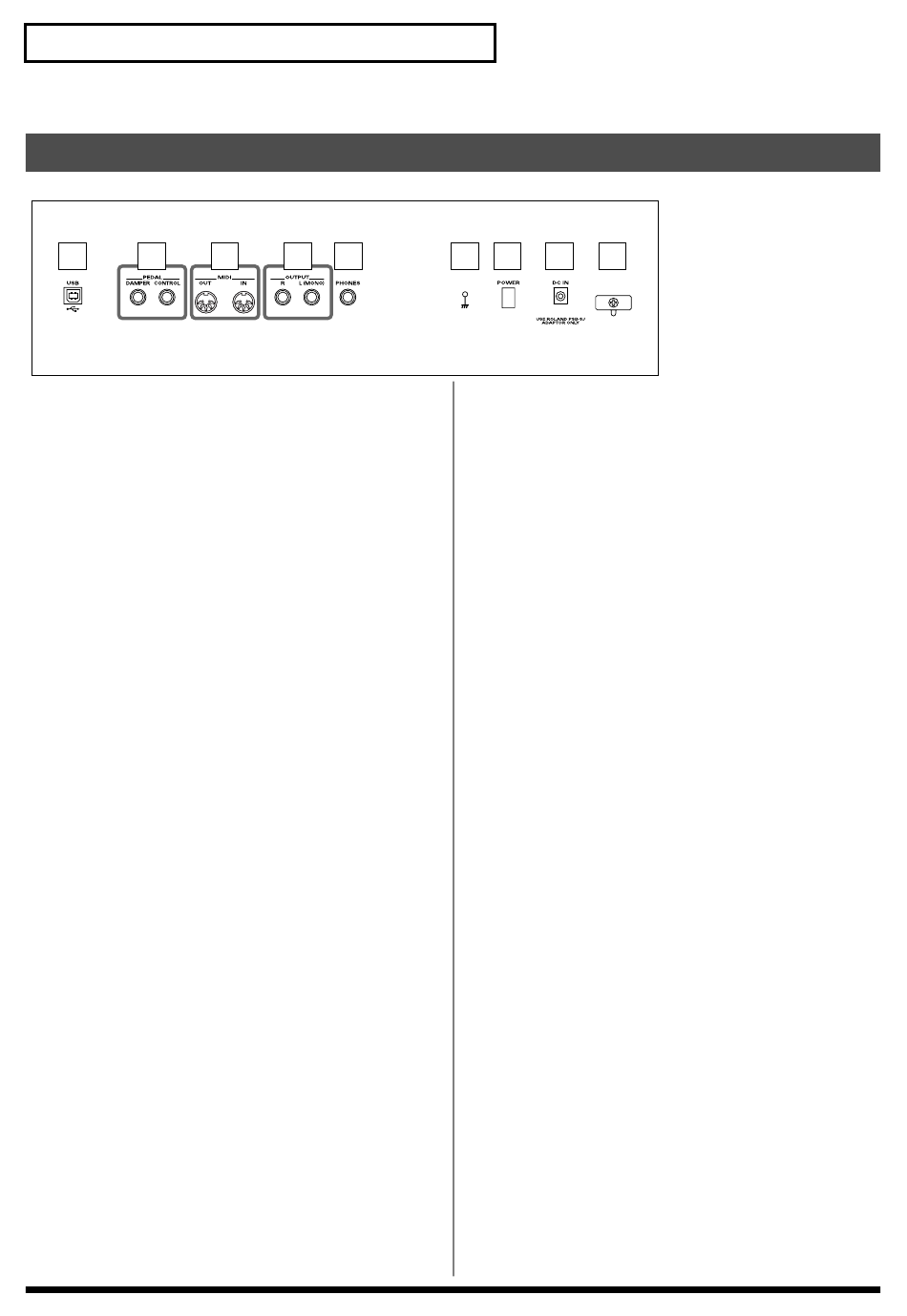

Face arrière
fig.00b-03
1 2
Connecteur
1.
USB
Reliez ce connecteur à votre ordinateur pour l'échange de
fichiers MIDI file standard ou de configuration avec le
RD-300SX (p. 50).
Connecteurs
2.
PEDAL (DAMPER, CONTROL)
Le branchement de la pédale (série DP) fournie avec le
RD-300SX sur le connecteur DAMPER permet de l'utiliser
comme pédale de maintien (pédale forte). En branchant une
pédale d'expression optionnelle (série EV ou autre modèle) sur
le connecteur CONTROL, vous pouvez affecter diverses autres
fonctions à cette commande (p. 39, p. 40).
3.
Prises MIDI (IN, OUT)
Permettent le branchement d'unités MIDI externes et la
transmission des messages MIDI (p. 12, p. 47).
4.
Sorties OUTPUT L(MONO)/R
Donnent accès au signal audio. Elles sont destinées à être reliées
à un système d'amplification ou à une console. Pour une
utilisation mono, utilisez la sortie L/MONO (p. 12).
5.
PHONES jack
Permet le branchement d'un casque stéréo (p. 12).
Ce branchement ne coupe pas la diffusion au niveau des sorties
OUTPUT.
10
3
4 5 6 7 8 9
6.
Mise à la terre («Ground »)
927
Selon votre configuration, une sensation inconfortable ou
l'impression d'un aspect granuleux de la surface peuvent
survenir au toucher de cet appareil, d'un micro connecté, ou de
la partie métallique d'autres objets, telle qu'une guitare. cela est
dû à une charge électrique infime et sans aucun danger.
Toutefois, si cela vous perturbe, connectez la borne « ground »
(p. 11) à la terre. Ainsi mis à la terre, un léger ronflement peut
survenir, en fonction des particularités de votre installation. Si
vous doutez de la méthode de connexion à utiliser, contactez le
Centre Technique agréé Roland (ou le revendeur agréé Roland)
le plus proche (voir liste de la page "Information").
Types de connexion dangereuse
• Conduites d'eau (risque d'électrocution)
• Tuyaux de gaz (risque d'incendie ou d'explosion)
• Terre d'un téléphone ou d'un éclairage (peut s'avérer
dangereux)
7.
[POWER]
Permet la mise sous/hors tension de l'appareil (p. 13).
8.
DC In
Branchez ici l'adaptateur secteur fourni (p. 11).
9.
Passe-câble
Passez ici le cordon d'alimentation (p. 11).
