Introduction

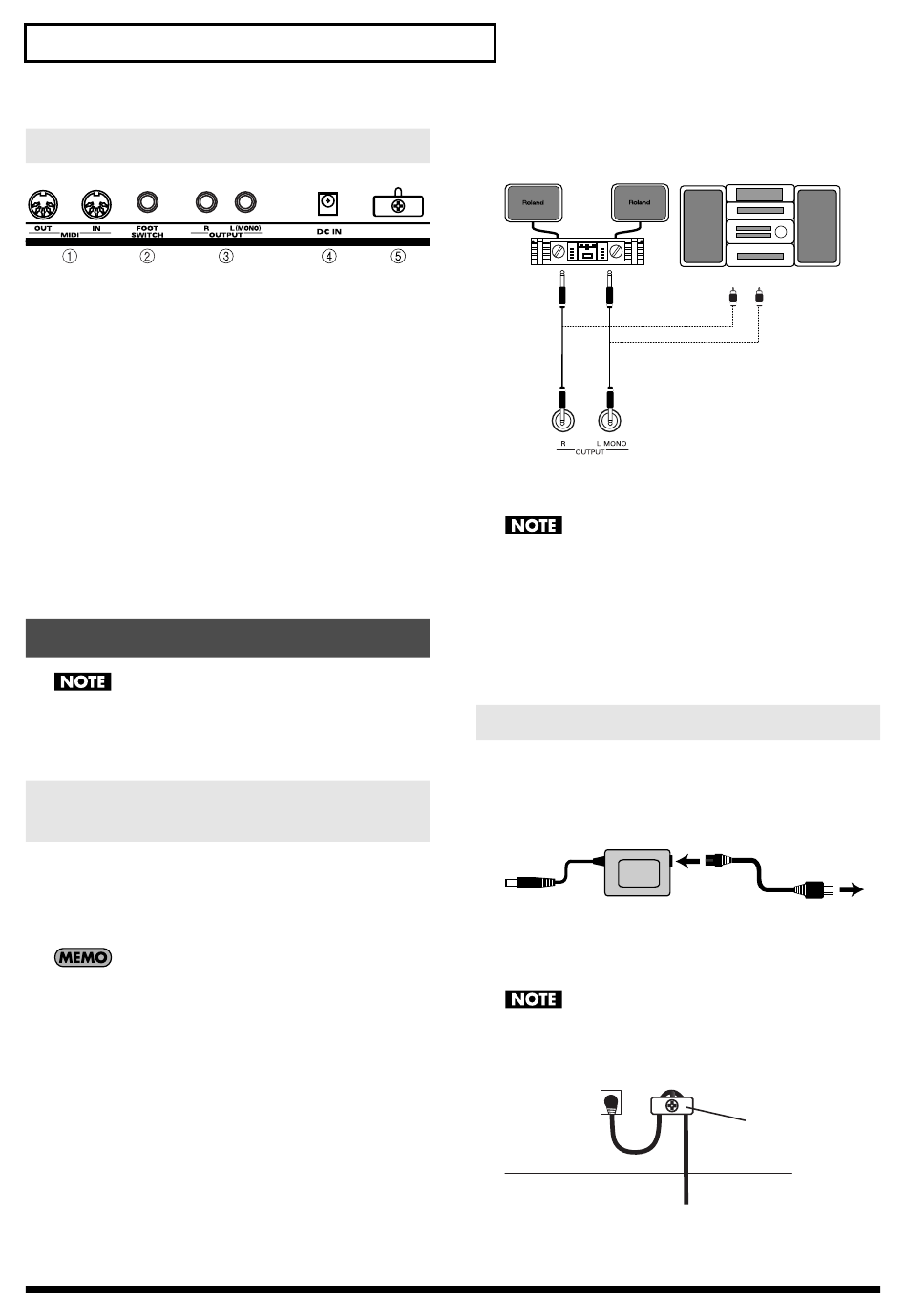

Face arrière
1.
Prises MIDI OUT/IN
Utilisez ces prises pour brancher du matériel MIDI (p. 26).
2.
Prise FOOT SWITCH
Permet de brancher un commutateur au pied disponible en
option (de la série Roland DP ou BOSS FS-5U).
3.
Prises OUTPUT R/L (MONO)
Vous pouvez brancher ces prises à un enregisteur à cassette, un
ampli de puissance, un ampli audio, un ampli de clavier, des
enceintes actives etc.
4.
Prise DC IN
Branchez ici l'adaptateur secteur fourni.
5.
Crochet pour cordon
Entourez le cordon de l'adaptateur autour du crochet pour le
fixer.
Connexions
Pour éviter tout dysfonctionnement et pour ne pas endomma-
ger les haut-parleurs ou les autres périphériques, diminuez le
volume et coupez l'alimentation de tous les appareils avant
d'effectuer les connexions.
Connexion d'un appareil externe
ou d'un commutateur au pied
Connexion d'un appareil externe
Si vous voulez enregistrer votre jeu (ou un morceau enregistré sur
l'E-09) sur cassette ou un autre support, branchez les prises OUTPUT
situées en face arrière de l'E-09 aux entrées de l'enregistreur externe.
Les haut-parleurs internes sont coupés quand vous branchez un
8
casque à la prise PHONES 1 ou 2.
Enregisteur à cassette, ampli de puissance, ampli audio, ampli de
clavier, enceintes actives etc.
(
)
Connexion d'un commutateur au pied
L'alimentation de l'E-09 doit être coupée lorsque vous branchez
un commutateur au pied.
Branchez le commutateur au pied disponible en option (de la série
Roland DP ou BOSS FS-5U) à la prise FOOT SWITCH située en face
arrière. Le commutateur au pied peut servir à maintenir les notes
jouées quand vous relâchez les touches. D'autres fonctions peuvent
être assignées au commutateur au pied. Pour en savoir plus, voyez
"FSW" (p. 23).
Connexion de l'adaptateur secteur
1.
Placez l'E-09 sur une surface plane.
2.
Branchez le cordon d'alimentation fourni à l'adaptateur sec-
teur fourni.
Adaptateur secteur
3.
Branchez l'adaptateur secteur à la prise DC IN en face
arrière de l'instrument d'une part et à une prise secteur
d'autre part.
Pour éviter toute coupure de l'alimentation (par un
débranchement accidentel de la fiche) et pour éviter toute trac-
tion sur la prise de l'adaptateur, amarrez le cordon d'alimenta-
tion au crochet prévu à cet effet (voyez l'illustration).
Face arrière de l'E-09
Cordon d'alimentation
Vers une prise secteur
Crochet pour cordon
