Cordons nécessaires

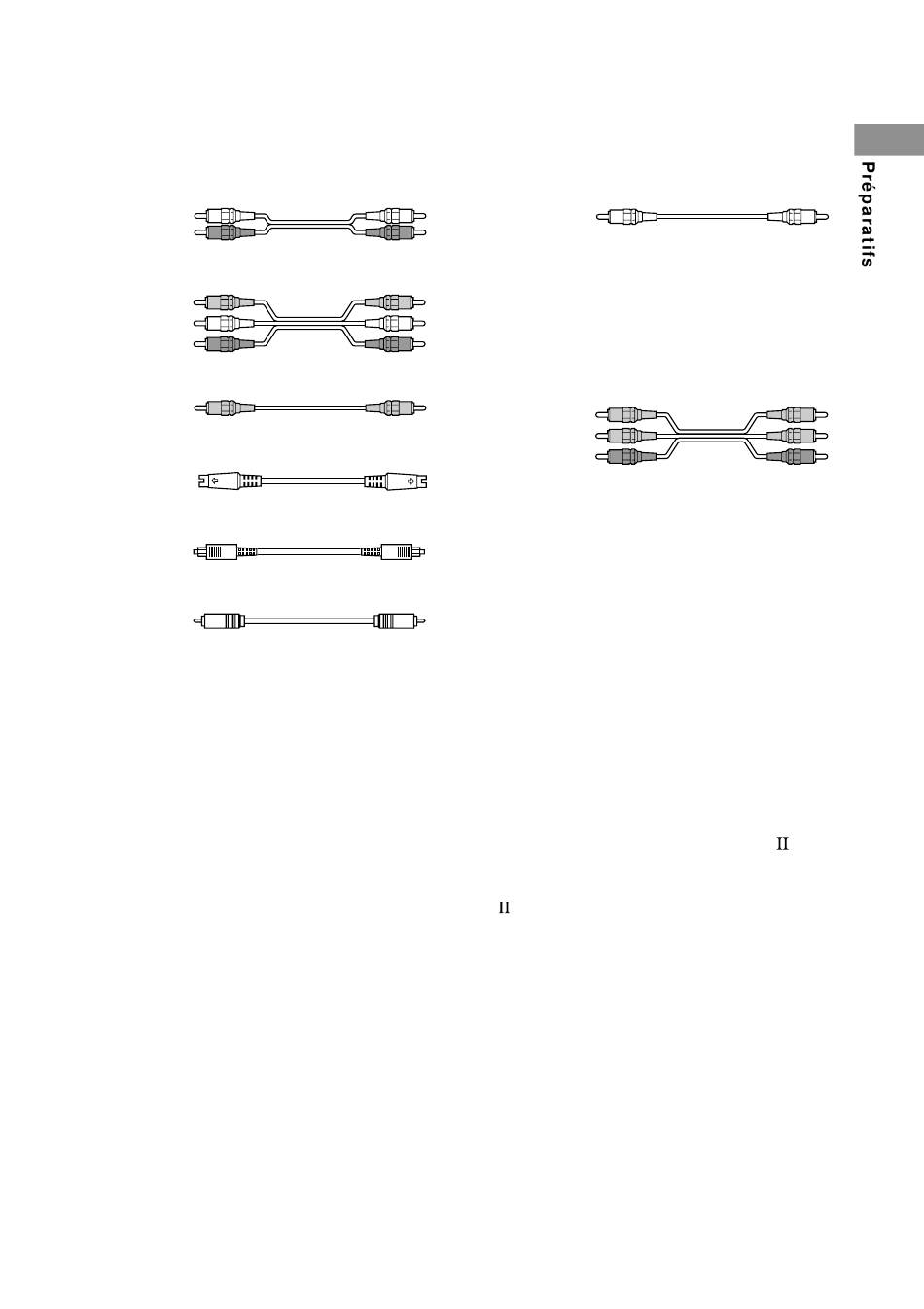

Les schémas de raccordement des pages suivantes présupposent l'utilisation des cordons de liaison
optionnels suivants (A à H) (non fournis).
A Cordon audio
Blanc (gauche)
Rouge (droit)
B Cordon audio/vidéo
Jaune (vidéo)
Blanc (audio gauche)
Rouge (audio droit)
C Cordon vidéo
Jaune
D Cordon S-vidéo
E Cordon numérique optique
F Cordon numérique coaxial
Remarques
• Mettez tous les appareils hors tension avant d'effectuer un raccordement quelconque.
• Insérez les fiches des cordons à fond dans les prises pour éviter tout bourdonnement ou bruit.
• Lorsque vous raccordez un cordon audio/vidéo, branchez les fiches sur les prises de même couleur: Jaune
(vidéo) à jaune; blanc (audio, gauche) à blanc; rouge (audio, droit) à rouge.
• Pour brancher un cordon numérique optique, insérez les fiches à fond jusqu'à ce qu'elles s'encliquettent.
• Ne pliez pas et ne nouez pas les cordons numériques optiques.

Si vous avez un appareil Sony avec une prise CONTROL A1 /

S-LINK
Reportez-vous à "Système de commande CONTROL A1 /S-LINK" à la page 61.
G Cordon audio monophonique
Noir
Conseil
Le cordon audio A peut être divisé en deux cordons
audio monophoniques G.
H Cordon composantes vidéo
(Sauf pour les modèles avec code régional
CEL, CEK)
Vert
Bleu
Rouge
