DESCRIPTION GÉNÉRALE
T
E C H N OL O G IE D E F ONC T I O NNE ME N T
Votre insert IP70 SLIM a été fabriqué pour
satisfaire pleinement aux exigences de chauffage
et de praticité. Ses composants de première
qualité et ses fonctions gérés au moyen d'une
technologie à microprocesseur ont été testés
durant plusieurs années et lui garantissent une
haute fiabilité et un rendement optimal.
De ce fait, votre appareil de chauffage présente de
nombreux avantages pratiques :
Confort et sécurité d'utilisation (surveillance
électronique et contrôle de la température de
combustion)
Rendement très élevé et émissions de gaz
d'évacuation très réduites
L'insert IP70 SLIM produit de l'air chaud en utilisant
comme combustible le pellet en bois, dont la
combustion est gérée de manière électronique.
L'insert est réalisé avec une structure périmétrique
en acier recouverte à l'arrière d'un panneau de
Caloristone, et fermé à l'avant par une porte
sérigraphiée en vitrocéramique.

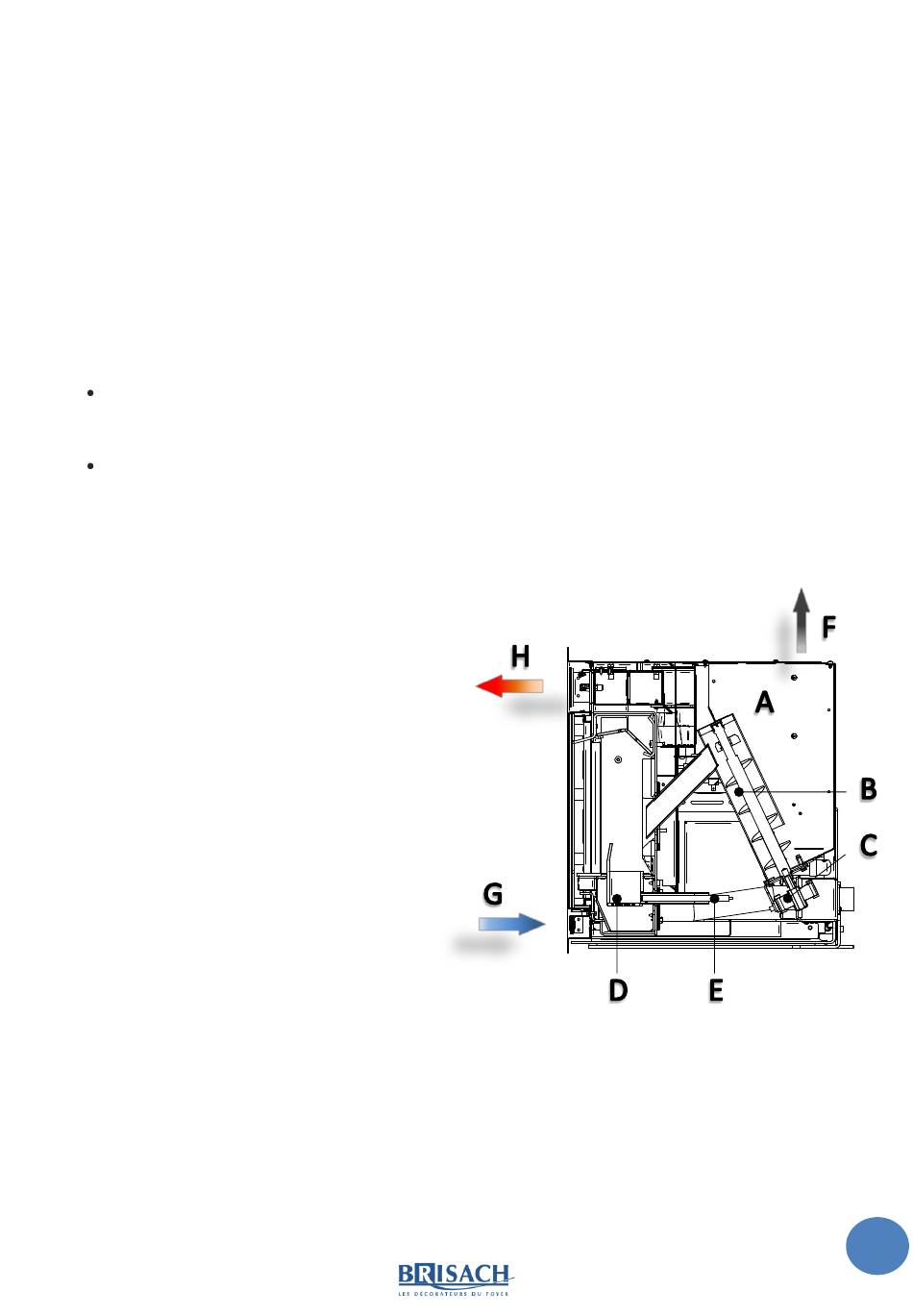

Ci-contre le schéma de fonctionnement du poêle :
Le combustible (pellet) est prélevé du réservoir de
stockage (A) et, au moyen d'une vis sans fin (B)
activée par un motoréducteur (C), puis est
transporté dans le creuset de combustion (D).
Les pellets s'allument grâce à l'air chaud produit
par une résistance électrique (E) et aspiré dans le
creuset au moyen d'un extracteur de fumée. Les
fumées produites par la combustion sont extraites
S E C T IO N A -A
du foyer au moyen de ce même extracteur, et
expulsées par la bouche d'évacuation située dans
la zone en hauteur de l'insert, (F). A travers le
cache inférieur (G), les ventilateurs d'air prélèvent
l'air ambiant qui, acheminé dans la cavité à
l'arrière du foyer, se réchauffe puis retourne dans
la pièce à travers du diffuseur situé derrière le
cache supérieur (H). La quantité de combustible,
l'extraction des fumées, l'alimentation de l'air de
combustion sont contrôlés par un logiciel intégré à
la carte électronique, dans le but d'obtenir une
combustion de haut rendement et de faibles
émissions. Toutes les phases de fonctionnement
peuvent être gérées par la télécommande.
L'installation doit être réalisée dans les règles de
l'art (norme française D.T.U. 24.1 et 24.2. et norme
européenne EN 14785, arrêtés et règlements
sanitaires...etc.) et d'après les indications ci-après.
La sécurité et le bon fonctionnement en
dépendent.
74
NOT IP70 SLIM F 17/1
