INSTALAÇÃO
3.1 - Indicações de segurança
Perigo de eletrocussão!
• O On/Off-Control2 foi concebido para funcionar numa instalação doméstica eléctrica. Uma ligação ou utilização incorrecta pode provocar
um incêndio ou um choque elétrico.
• Todos os trabalhos no aparelho só podem ser executados por um eletricista qualificado e autorizado. Respeite os regulamentos nacionais.
• Mesmo quando o aparelho está desligado, pode existir tensão nos seus terminais. Qualquer manutenção que introduza alterações na con-
figuração das ligações ou da carga deve ser sempre efectuada com o fusível desativado.
• A ligação do aparelho de forma não conforme com o manual pode causar riscos para a saúde, a vida ou danos materiais.
Ligar o On/Off-Control2 de acordo com as seguintes regras:
• Ligar apenas de acordo com uma das figuras abaixo.
• Não ligue as saídas em ponte com qualquer tipo de cablagem. Isto pode provocar um mau funcionamento permanente do
emissor e/ou danificar todo o aparelho.
• O dispositivo deve ser instalado numa caixa de interruptores de parede em conformidade com as normas de segurança nacionais relevantes
e com uma profundidade não inferior a 60 mm
• Os interruptores eléctricos utilizados na instalação devem estar em conformidade com as normas de segurança relevantes.
• Os fios utilizados para ligar o interrutor de controlo não devem ter um comprimento superior a 100 m.
3.2 - Instalação do aparelho
1. Desligar a tensão da rede (desativar o fusível).
2. Abrir a caixa de interruptores de parede.
3. Ligar o aparelho de acordo com uma das figuras seguintes:
L
N

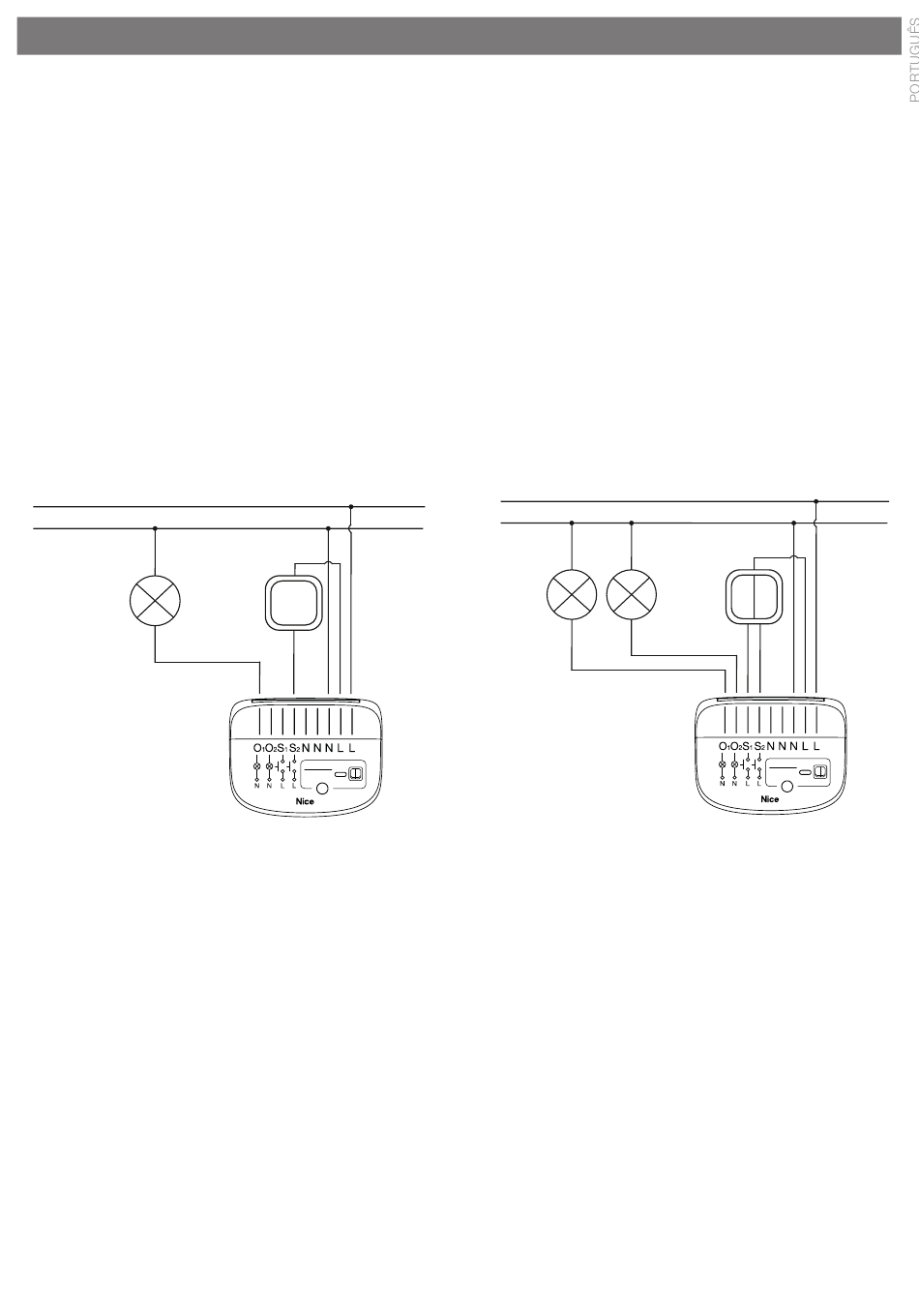

Figura 1: Interruptor de parede simples
4. Depois de verificar a correção da ligação, ligar a tensão de rede.
5. Adicione o dispositivo à rede Z-Wave.
6. Desligue a tensão de rede e, em seguida, coloque o dispositivo na caixa de interruptores de parede.
7. Feche a caixa de interruptores de parede e ligue a tensão de rede.
• S1 e S2 têm a função de ativar o modo de aprendizagem. É possível ativar a funcionalidade básica do dispositivo e ativar o modo de apre-
ndizagem (adicionar/remover). O aparelho pode ser retirado durante 10 minutos após a sua alimentação.
• O interrutor ligado ao terminal S1 liga/desliga a primeira carga e o interrutor ligado ao terminal S2 liga/desliga a segunda carga.
• Depois de ligar a tensão de rede, o indicador LED assinala o estado de inclusão da rede Z-Wave com uma cor:
VERDE - o dispositivo adicionado ao modo não seguro, S0 ou S2 não autenticado
MAGENTA - o dispositivo adicionado ao modo S2 Autenticado
VERMELHO - o dispositivo não adicionado
PROG
3x CLICK TO
ADD/REMOVE
Notas sobre as figuras
S1 - Terminal para o 1º interrutor de parede
S2 - Terminal para o 2º interrutor de parede
L - Terminal para o cabo de alimentação eléctrica
O1 - Terminal de saída do 1º canal
O2 - Terminal de saída do 2º canal
N - Terminal para o condutor neutro
PROG - Botão de serviço (utilizado para adicionar/remover o dispositivo e navegar no menu)
L
N
Figura 2: Interruptor de parede duplo
PROG
3x CLICK TO
ADD/REMOVE
