7 Assemblage de la débroussailleuse
► Lorsque le chargeur (3) n'est plus utilisé : reti‐
rer la fiche secteur (6) de la prise de cou‐
rant (7).

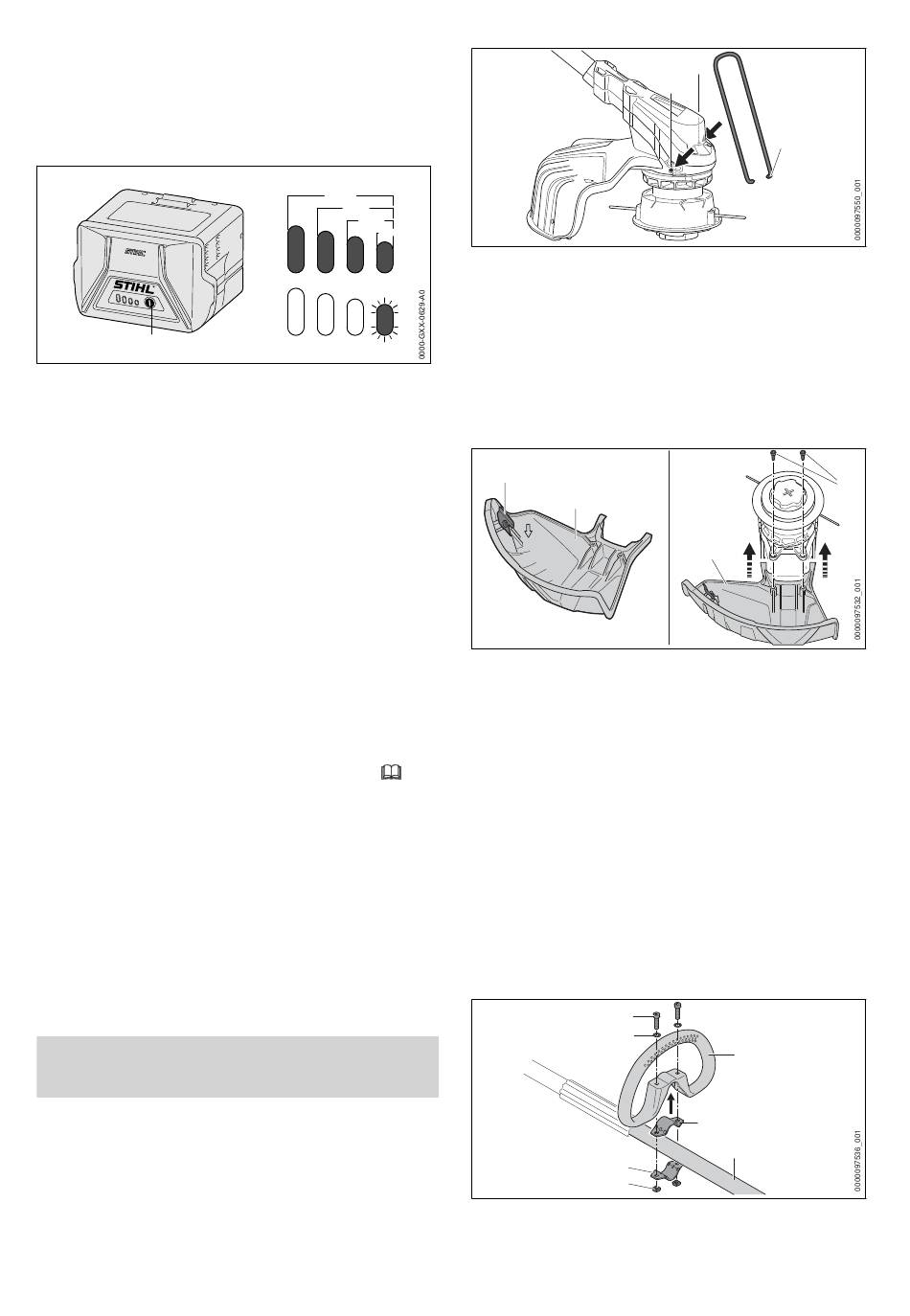

6.3 Affichage du niveau de charge
1
► Enfoncer la touche (1).
Les diodes électroluminescentes (DEL) s'allu‐
ment de couleur verte pendant env. 5 secon‐
des et indiquent le niveau de charge actuel.
► Si la DEL droite clignote de couleur verte :
recharger la batterie.
6.4

DEL sur la batterie

Les diodes électroluminescentes (DEL) peuvent
indiquer le niveau de charge de la batterie ou
signaler des dérangements. Les DEL peuvent
être allumées continuellement ou clignoter de
couleur verte ou rouge.
Si les DEL sont allumées ou clignotent de cou‐
leur verte, elles indiquent le niveau de charge
actuel.
► Si les LED sont allumées ou clignotent de cou‐
leur rouge : éliminer les dérangements,
Il y a un dérangement dans la débroussail‐
leuse ou dans la batterie.
6.5

DEL sur le chargeur

La DEL indique l'état du chargeur.
Si la DEL est continuellement allumée de couleur
verte, la recharge de la batterie est en cours.
► Si la DEL clignote de couleur rouge : éliminer
le dérangement.
Il y a un dérangement dans le chargeur.
7 Assemblage de la débrous‐
sailleuse
7.1 Montage de la pièce d'écarte‐
ment
► Arrêter la débroussailleuse et retirer la batte‐
rie.
0458-832-9621-D
80-100%
60-80%
40-60%
20-40%
► Introduire les extrémités de la pièce d'écarte‐
ment (1) dans les trous (2) du carter.
0-20%
La pièce d'écartement (1) ne doit plus être
démontée.
7.2
► Arrêter la débroussailleuse et retirer la batte‐
rie.
1
Le couteau rogneur (1) est déjà monté dans le
capot protecteur (2) et il ne doit pas être
démonté.
► Pousser le capot protecteur (2) à fond dans
les pièces de guidage prévues sur le carter.
19.
Le capot protecteur (2) affleure avec le carter.
► Insérer les vis (3) et les serrer.
Le capot protecteur (2) ne doit plus être
démonté.
7.3
► Arrêter la débroussailleuse et retirer la batte‐
rie.
► Poser le collier (4) dans la poignée circu‐
laire (3).
2
2

Montage du capot protecteur

2
2
Montage de la poignée circu‐
laire
1
2
4
6
7
français
1
3
3
5
55
