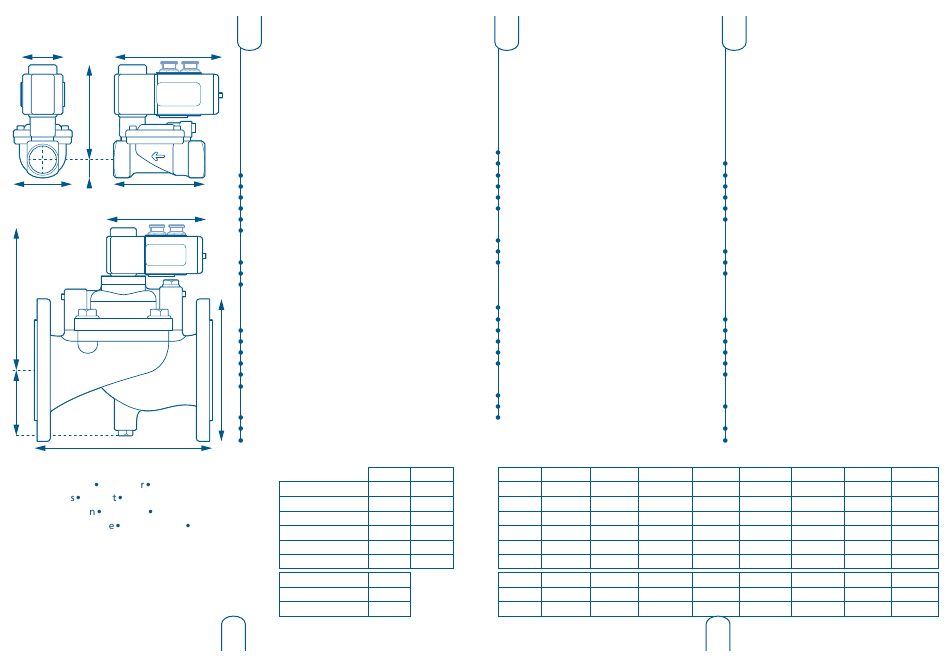

48 mm
129mm
H
H1
B
L
129mm
H
H1
L
D :
diamètre diamete
diámetro (ISO228/1)
WP :
poid
weigh
peso
MN :
débit mi
min flow caudal mín
RP :
débit ruptur
rupture flow caudal ruptura
VMX :
volume max détection fuite
max leakage detection volume
volumen máx detección
TMX :
temps max détection fuite
max leakage detection time
tiempo máx detección
F
Pour les caractéristiques de pression, de
température, de débit et de précision des
compteurs, veuillez vous référer à leur
fiche technique disponible auprès des
services d'Hydrelis. Les caractéristiques
ci-dessous ne représentent que la partie
électrovanne.
Versions taraudées du DN15 au DN50
Alimentation : par pile lithium
Température d'eau : 0°C à 70°C
Température ambiante : -10°C à 50°C
Pression maximum : 10 bars
Pression minimum : 0,3 bar
Classe de protection : IP67
Matières :
Corps de vanne : laiton
Pièces internes : inox
Membrane et joints : EPDM
Versions à brides du DN65 au DN100
Alimentation : par pile lithium
Température d'eau : 0°C à 70°C
Température ambiante : -10°C à 50°C
Pression maximum : 10 bars
D
Pression minimum : 0,25 bar
Classe de protection : IP67
Matières :
Corps de vanne : acier moulé (GG20)
Pièces internes : inox
Fourreau et joints : EPDM
L (mm)
Switch-Flow 15
80
Switch-Flow 20
90
Switch-Flow 25
109
Switch-Flow 32
120
Switch-Flow 40
130
Switch-Flow 50
162
Switch-Flow 65
224
Switch-Flow 80
265
Switch-Flow 100
315
34
GB
For pressure, temperature, flow and
precision characteristics of meters, please
refer to their data sheet available from
Hydrelis. The characteristics given below
only concern the solenoid valve.
DN15 to DN50 threaded versions
Power supply : lithium battery
Water temperature : 0°C to 70°C
Room temperature : -10°C to 50°C
Maximum pressure : 10 bar
Minimum pressure : 0.3 bar
Protection : IP67
Materials :
Valve body : brass
Internal parts : stainless steel
Membranes and washers : EPDM
DN65 to DN100 flanged versions
Power supply : lithium battery
Water temperature : 0°C to 70°C
Room temperature : -10°C to 50°C
Maximum pressure : 10 bar
Minimum pressure : 0.25 bar
Protection : IP67
Materials :
Valve body : cast steel (GG20)
Internal parts : stainless steel
Sleeve and washers : EPDM
B (mm)
H (mm)
H1 (mm)
52
99
15
58
103
18
70
113
22
82
120
27
95
129
32
113
135
37
185
85
215
93
240
103
E
Para las características de presión,
temperatura, caudal y precisión de los
contadores, remítase a su ficha técnica
disponible ante los servicios de Hydrelis.
Las siguientes características sólo
representan la parte de electroválvula.
Versiones roscadas del DN15 al DN50
Alimentación : por pila de litio
Temperatura de agua : 0°C a 70°C
Temperatura ambiente : -10°C a 50°C
Presión máxima : 10 bar
Presión mínima : 0,3 bar
Clase de protección : IP67
Materias :
Cuerpo de válvula : latón
Piezas internas : acero inoxidable
Membrana y juntas : EPDM
Versiones con bridas del DN65 al DN100
Alimentación : por pila de litio
Temperatura de agua : 0°C a 70°C
Temperatura ambiente : -10°C a 50°C
Presión máxima : 10 bar
Presión mínima : 0,25 bar
Clase de protección : IP67
Materias :
Cuerpo de válvula : acero moldeado
(GG20)
Piezas internas : acero inoxidable
Forro y juntas : EPDM
D
Kv (m
3
/ h)
WP (Kg)
MN (L/h)
G 1/2"
4
1,2
5
G 3/4"
8
1,4
5
G 1"
11
1,8
5
G 1"1/4
18
2,4
12
G 1"1/2
24
3,6
12
G 2"
40
4,7
30
185mm
50
25
35
200mm
75
35
45
220mm
130
45
65
35
RP (kL/h)
VMX (L)
TMX (h)
4
400
2
6
600
2.5
8
800
2.7
14
1200
2.5
20
2000
3.3
25
5000
4.5
30
8000
4
40
10000
5
50
12000
6
