12.3.5 Alimentation électrique unité intérieure et extérieure, alimentation électrique 9 kW 1/3 N~

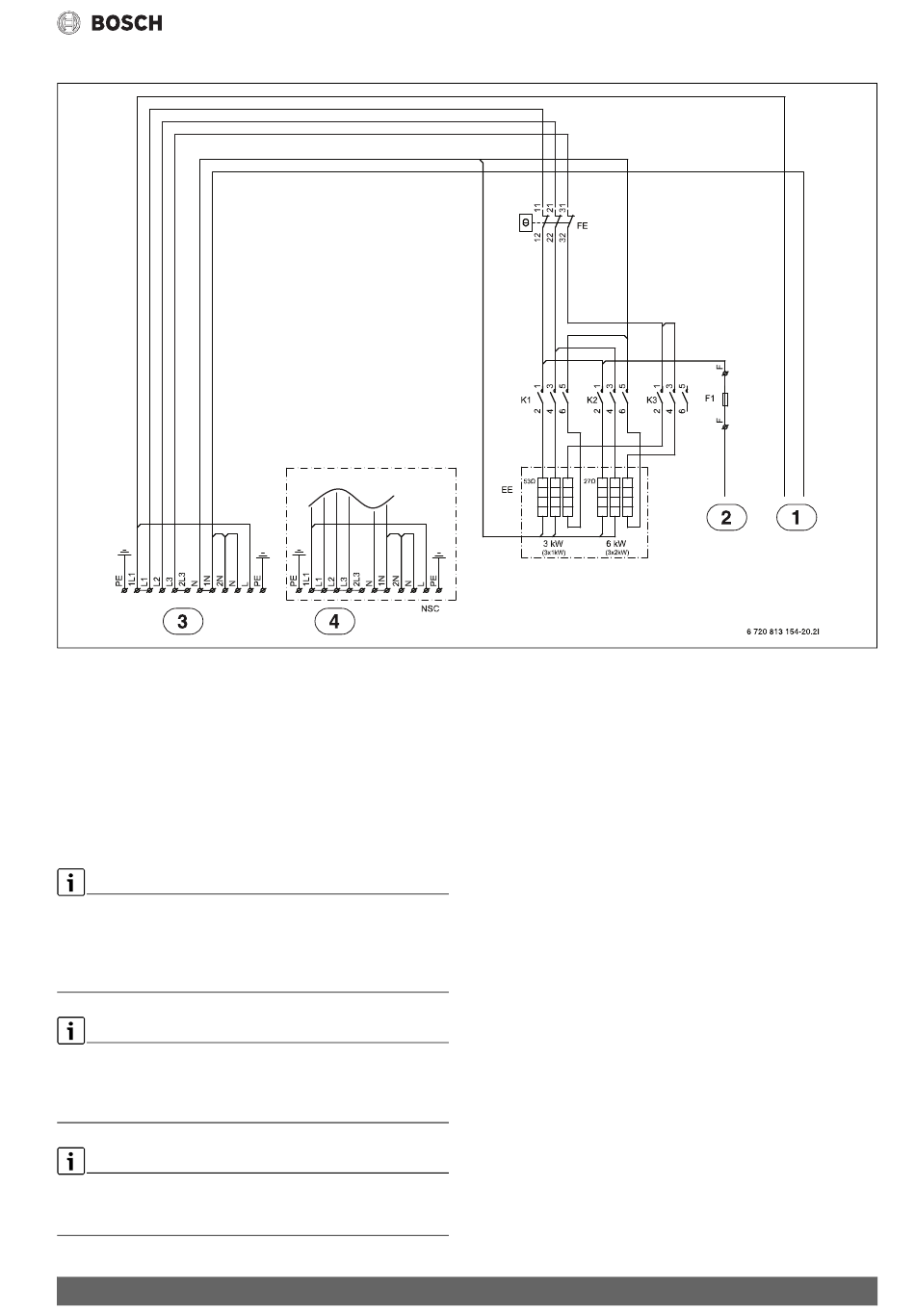

Fig. 32 Alimentation électrique 9 kW unité intérieure
[1]
Tension de service module d'installation ([1] fig. 15)
[2]
Sortie alarme chauffage d'appoint électrique ([2]fig. 15)
[3]
Entrée 400 V 3 N~
[4]
Entrée 230 V 1 N~
[EE] Chauffage d'appoint électrique
[FE] Protection contre la surchauffe du chauffage d'appoint électrique
[F1] Fusible sur borne
[K1] Contacteur du chauffage d'appoint niveau 1
[K2] Contacteur du chauffage d'appoint niveau 2
[K3] Contacteur du chauffage d'appoint niveau 3
Lorsque la pompe à chaleur et le chauffage d'appoint électrique fonc-
tionnent en parallèle, une énergie de 6 KW seulement doit être activée
dans la configuration pour le chauffage ; dans le cas contraire, une ali-
mentation électrique séparée par le distributeur principal vers la pompe
à chaleur est nécessaire.
400 V 3 N~
Raccordement à : L1-L2-L3-1N-PE.
Alimentation de l'unité extérieure : 2L3-2N-PE.
Tableau de commande : L-N-PE
230 V 1 N~
Raccordement à :L1-1N-PE.
Tenir compte des cavaliers.
Compress 3000 AWMS/SS – 6720891903 (2020/06)
• Chauffage d'appoint électrique en mode compresseur : 2-4-6 kW
(K3 verrouillé)
• Uniquement chauffage d'appoint électrique, compresseur arrêté : 2-
4-6-9 kW
Caractéristiques techniques
