Appareils de chauffage à tubes
Suspendre les tubes
Reportez-vous à la figure 8 (à la page suivante) et aux
instructions suivantes :
1. Faites glisser un serre-tube sur l'extrémité non
emboutie de l'un des tubes caloriques de 3,0 mètre.
2. Installez le tube sur le tube à décharge embouti du
boîtier du brûleur :
a. Le joint de soudure du tube doit être
abaissé.
b. L'extrémité non emboutie du tube
doit être complètement poussée sur
l'extrémité emboutie du tube adjacent.
c. La pince doit être centrée sur le raccord
du tube.
d. Faites pivoter les pinces vers le bas
afin qu'elles n'interfèrent pas avec
l'expansion et la contraction du
réflecteur pendant le fonctionnement.

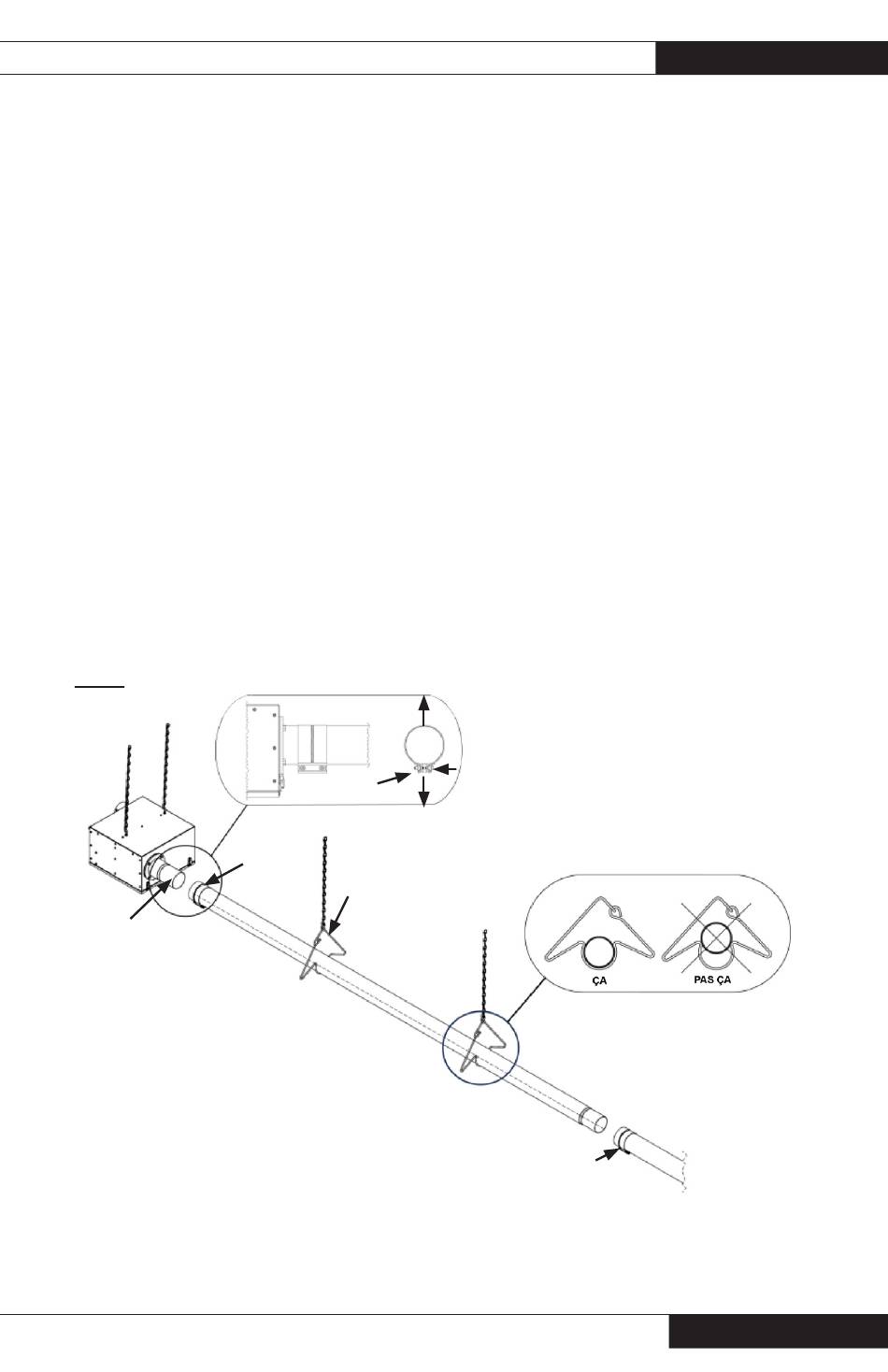

FIG. 8
PINCE
TUBE EMBOUTI
SUR BOÎTE
POSITIONNEZ LA PINCE
ÉGALEMENT
JOINT DE SOUDURE
DU TUBE VERS LE BAS
CINTRE
Manuel de l'utilisateur • Sentinel v.2
Sentinel v.2
radiants
e. Les boulons de serrage doivent être
bien serrés.
-- Serrez les deux boulons à 35 pieds-
livres.
-- Terminez le serrage des boulons à 65
pieds-livres.
3. Faites-le glisser sur des cintres et attachez à des
chaînes.
4. Connectez et suspendez les tubes restants. Suivez
les procédures décrites à l'étape 2.
5. L'ensemble de tubes doit être suspendu
au niveau ou incliné vers le bas
par rapport à la boîte du brûleur ne
dépassant pas 2,5 centimètre par 3,0
mètre de tube.
LA PINCE SE
BOULONNE
INSTALLATION D'UN SUPPORT À
TUBE ROND
LES PINCES DOIVENT ÊTRE
CENTRÉES SUR LES EXTRÉMITÉS
EMBOUTIES ET NON EMBOUTIES
PINCE
DES TUBES
13
