sigfox RC1 ANALOG PWR - Guide utilisateur / User guide version V2.0.2

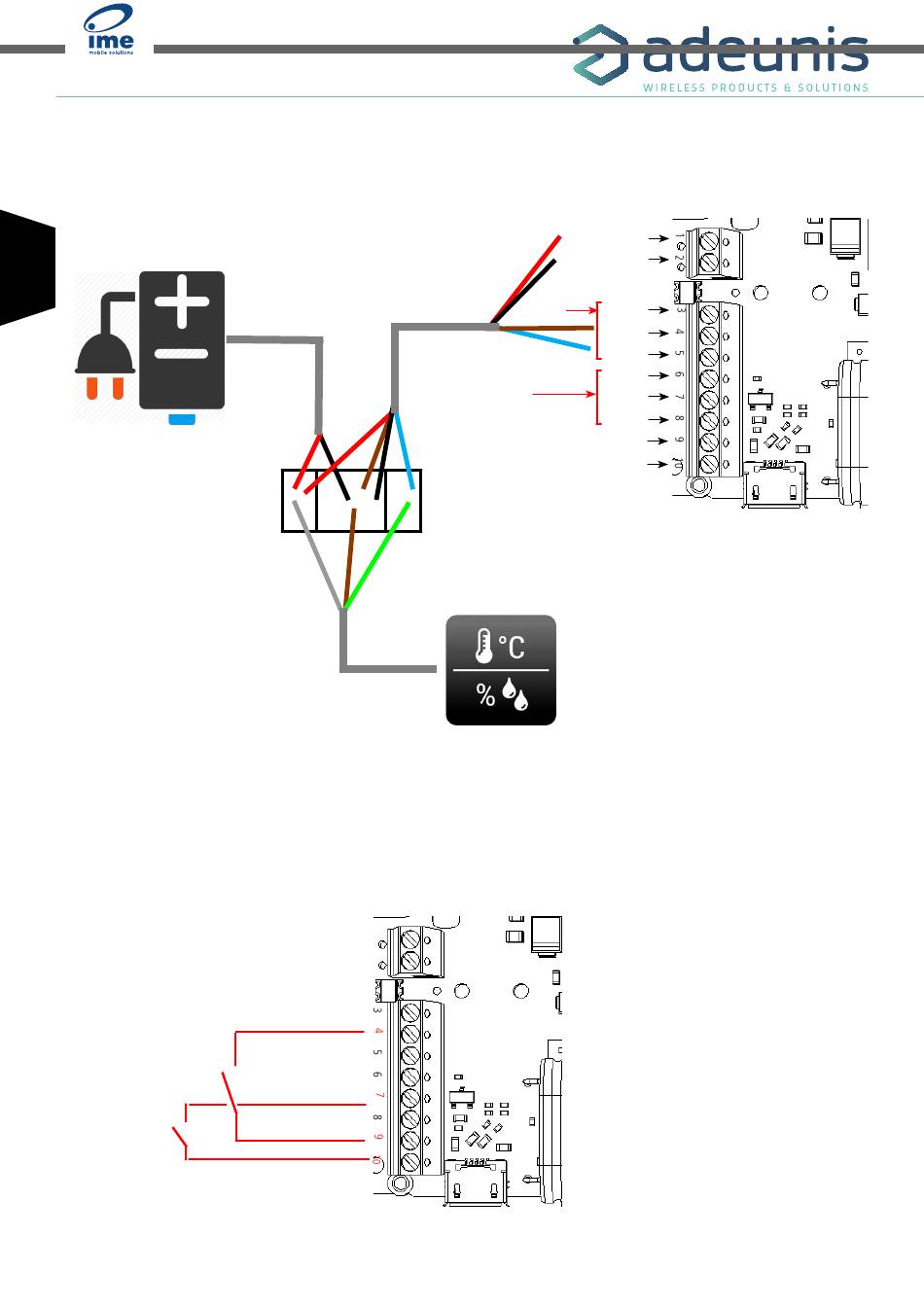

5.4. Câblage des capteurs analogique
Exemple de montage capteur(s) Analogique(s)
Alimentation électrique
Exemple : 10-29V, 100mA
(dépendant des besoins du
capteur)
FR
5.5. Câblage des entrées déclenchement TOR
Le câblage des entrées TOR permet d'effectuer une acquisition sur les voies analogiques et une transmission des
données lors d'un évènement sur ces entrées.
Capteur 2
GND_1
Capteur 1
GND_2
Déclenchement TOR Voie 1
Déclenchement TOR Voie 2
Alim. externe +
Alim.externe -
Voie 1
Voie 2
Déclenchement TOR Voie 1
Déclenchement TOR Voie 2
Capteur Température Humidité
www.ime.de
4-20mA
GND
0-10V
4-20mA
GND
0-10V
Montage direct capteur(s) TOR
